Descriere

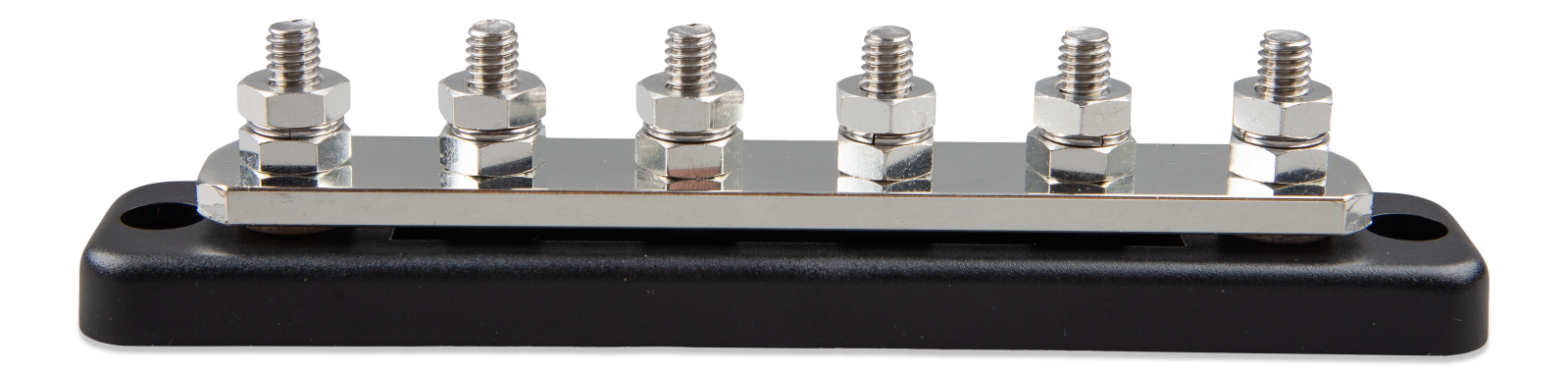

Bara de distributie este destinata centralizarii conexiunilor de curent continuu in instalatii cu baterii, invertoare, incarcatoare, regulatoare solare sau alti consumatori DC. Cele 6 puncte de conexiune de mare curent permit organizarea clara a cablurilor si distribuirea alimentarii intre mai multe echipamente. Capacul de protectie detasabil contribuie la protejarea conexiunilor impotriva atingerii accidentale.

Curentul maxim admis este de 250 A, iar tensiunea maxima este de 70 VDC. Bara este echipata cu 6 borne M8 din otel inoxidabil, cu diametrul de 8 mm si inaltimea de 17 mm. Piulitele hexagonale sunt din cupru cositorit, iar bara conductoare este realizata din cupru cositorit cu sectiunea de 5 x 24 mm. Dimensiunile ansamblului cu capac sunt de 237 x 70 x 48 mm, iar greutatea este de 0,43 kg.

Baza este fabricata din ABS negru cu clasificare UL 94 V-0, iar capacul este realizat din ABS negru cu clasificare UL 94 V-2. Pentru montaj, bara se fixeaza pe o suprafata solida si plana, apoi conductoarele prevazute cu papuci adecvati se conecteaza la bornele M8. Cuplul de strangere recomandat pentru conexiuni este de 13 Nm, pentru realizarea unui contact electric ferm.

Instalarea trebuie efectuata numai cu circuitul complet deconectat si de personal calificat. Curentul total al sistemului, tensiunea DC, sectiunea cablurilor, papucii si dispozitivele externe de protectie trebuie alese in functie de proiect, fara depasirea valorilor nominale ale barei. Dupa conectare, capacul trebuie montat la loc, iar conexiunile trebuie verificate periodic pentru strangere corecta, absenta incalzirii si integritatea izolatiei.

Intrebari frecvente

Pentru ce se foloseste bara de distributie cu 6 poli?

Se foloseste pentru conectarea si distribuirea alimentarii DC intre baterii, invertoare, incarcatoare, regulatoare solare si alti consumatori de curent continuu.

Care sunt valorile electrice maxime admise?

Bara este dimensionata pentru un curent maxim de 250 A si o tensiune maxima de 70 VDC.

Ce tip de conexiuni are?

Dispune de 6 borne de mare curent cu filet M8 din otel inoxidabil.

Este inclus un capac de protectie?

Da, produsul include un capac detasabil din ABS, conceput pentru protejarea conexiunilor.

Ce cuplu de strangere se recomanda pentru borne?

Cuplul de strangere recomandat pentru conexiuni este de 13 Nm.
