Descriere

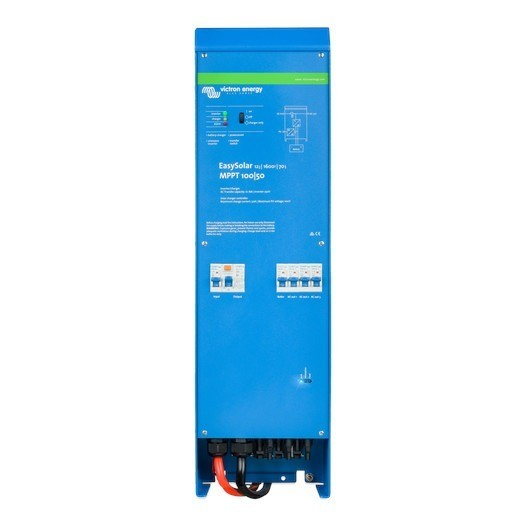

EasySolar este o solutie compacta pentru realizarea instalatiilor fotovoltaice cu baterie la 12 V, integrand intr-o singura carcasa un regulator de incarcare solar MPPT, un invertor-incarcator si distributia de curent alternativ. Este potrivit pentru aplicatii rezidentiale autonome, sisteme de backup, rulote, ambarcatiuni, spatii tehnice si instalatii alimentate alternativ din retea sau generator. Functia PowerAssist poate suplimenta temporar sursa AC disponibila cu energie din baterie, pentru a reduce riscul suprasolicitarii alimentarii externe.

Invertorul furnizeaza 230 V AC la 50 Hz, cu putere continua de 1600 VA / 1300 W la 25 grade C, 1200 W la 40 grade C si putere de varf de 3000 W. Domeniul de tensiune al bateriei este 9,5-17 V, iar randamentul maxim al invertorului este de 92%. Incarcatorul AC accepta 187-265 V AC, 45-65 Hz, si poate incarca bateria principala cu pana la 70 A; sunt disponibile tensiuni implicite de 14,4 V pentru absorbtie, 13,8 V pentru mentinere si 13,2 V pentru stocare. Regulatorul solar MPPT 100/50 accepta o tensiune maxima in gol a campului fotovoltaic de 100 V, livreaza pana la 50 A si permite o putere PV maxima recomandata de 700 W la sistemul de 12 V.

Conectarea panourilor se realizeaza prin trei seturi de conectori PV de tip MC4, permitand conectarea a pana la trei siruri fotovoltaice. Regulatorul MPPT si invertorul-incarcator utilizeaza in comun cablurile DC ale bateriei, iar bateria poate fi incarcata simultan sau alternativ din panouri si de la sursa AC. Distributia AC incorporata include un intreruptor diferential de 30 mA / 16 A si patru iesiri AC protejate de doua sigurante automate de 10 A si doua de 16 A; una dintre iesirile de 16 A este activa numai cand exista alimentare AC la intrare. Conexiunea AC se face prin conector G ST18i, iar cablurile de baterie de 1,5 m sunt incluse.

Echipamentul are carcasa din aluminiu, grad de protectie IP21, dimensiuni de 745 x 214 x 110 mm si masa de 15 kg. Poate functiona intre -20 si +50 grade C, cu racire asistata de ventilator, la umiditate de pana la 95% fara condens. Include protectii la scurtcircuit pe iesire, suprasarcina, tensiune prea mare sau prea mica a bateriei, supratemperatura, tensiune AC pe iesirea invertorului si ondulatie excesiva la intrare. Montajul trebuie realizat intr-un loc uscat, ventilat si ferit de praf, cu impamantare de protectie neintrerupta, sigurante si intreruptoare dimensionate corect pe circuitele DC si AC, de catre personal calificat.

Intrebari frecvente

Ce functii sunt integrate in acest echipament?

Integreaza un invertor sinusoidal, un incarcator de baterii alimentat din AC, un regulator solar MPPT si distributie AC cu protectii, reducand numarul de componente necesare intr-un sistem cu baterie de 12 V.

Ce putere poate furniza invertorul?

Puterea continua este de 1600 VA / 1300 W la 25 grade C, respectiv 1200 W la 40 grade C. Puterea de varf este de 3000 W.

Ce configuratie fotovoltaica poate fi conectata?

Regulatorul solar integrat accepta pana la trei siruri de panouri prin trei seturi de conectori MC4. Tensiunea maxima in gol a campului PV este de 100 V, iar puterea PV maxima recomandata pentru varianta de 12 V este de 700 W.

Poate incarca bateria si din reteaua electrica sau generator?

Da. Incarcatorul AC integrat poate incarca bateria cu pana la 70 A de la o sursa de 187-265 V AC, inclusiv retea sau generator, in timp ce regulatorul MPPT poate incarca din panourile fotovoltaice.

Unde se recomanda montajul?

Se monteaza intr-un spatiu uscat, curat si bine ventilat, ferit de condens, praf si atmosfera cu risc de explozie. Este necesara impamantarea corespunzatoare si protectia circuitelor DC si AC cu sigurante si intreruptoare dimensionate corect.
