Descriere

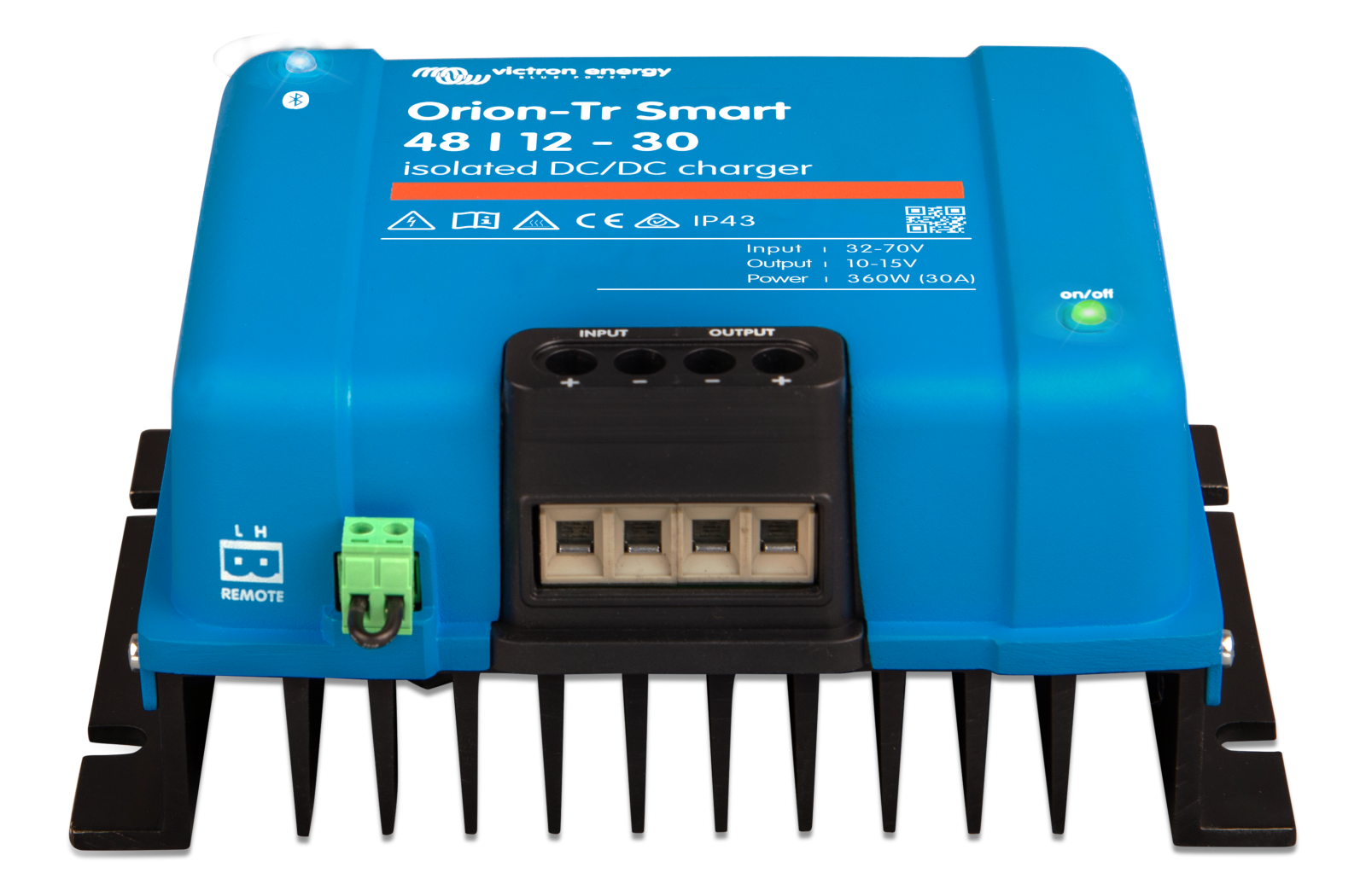

Incarcatorul DC DC izolat Orion Tr Smart transforma energia dintr-un sistem de 48V pentru incarcarea controlata a unei baterii de 12V sau pentru alimentarea stabilizata a consumatorilor DC. Este destinat sistemelor cu doua baterii, precum vehicule, autorulote, ambarcatiuni si aplicatii off grid, unde bateria sursa sau alternatorul trebuie sa incarce o baterie auxiliara. Izolarea galvanica permite separarea maselor de intrare si iesire, utila in instalatiile unde cele doua circuite nu trebuie sa aiba masa comuna.

Modelul accepta tensiune de intrare intre 32 si 70V, are tensiune nominala de iesire 12,2V si permite reglarea iesirii intre 10 si 15V. Curentul continuu de iesire este de 30A la 40 grade C, iar puterea continua este de 360W la 40 grade C si 430W la 25 grade C. Curentul maxim de iesire pentru 10 secunde este de 40A, eficienta declarata este de 87%, iar izolarea galvanica este de 200V DC intre intrare, iesire si carcasa. Functioneaza cu baterii plumb acid si litiu, folosind un algoritm adaptiv de incarcare in 3 etape: bulk, absorbtie si float. Bluetooth integrat permite configurarea si monitorizarea prin aplicatia VictronConnect; echipamentul nu are port VE Direct.

Conectarea se realizeaza prin borne cu surub, cu sectiune maxima a cablului de 16 mm2. Pentru acest echipament se recomanda cabluri de cupru multifilar flexibil si protectii externe dimensionate pentru fiecare circuit: 20A pe partea de 48V si 60A pe partea de 12V, conform recomandarilor de instalare pentru tensiunile respective. Configurarea profilului corect de incarcare se face inainte de conectarea bateriei de serviciu. Intrarea remote on off permite control prin comutator, releu sau semnal extern, iar detectia automata a motorului poate activa incarcarea numai cand motorul functioneaza.

Montajul se face vertical, pe o suprafata neinflamabila, cu bornele de putere orientate in jos si cu minimum 10 cm spatiu liber deasupra si dedesubt pentru racire. Aparatul trebuie montat aproape de baterie, dar nu direct deasupra acesteia. Intervalul de temperatura de functionare este de la -20 la +55 grade C, cu reducerea puterii cu 3% pentru fiecare grad peste 40 grade C; umiditatea maxima admisa este 95% fara condens. Produsul nu este protejat la inversarea polaritatii, de aceea polaritatea trebuie verificata riguros inaintea conectarii. Respecta EN 60950, EN 61000-6-3, EN 55014-1, EN 61000-6-2, EN 61000-6-1, EN 55014-2 si ECE R10-5.

Intrebari frecvente

Pentru ce sisteme este potrivit acest incarcator DC DC izolat?

Este potrivit pentru transferul controlat de energie de la o sursa sau baterie de 48V catre o baterie de 12V, in vehicule, autorulote, ambarcatiuni, sisteme off grid si instalatii cu baterii auxiliare.

Poate incarca baterii cu litiu?

Da. Poate fi configurat pentru baterii plumb acid sau litiu, iar setarile algoritmului de incarcare se realizeaza din aplicatia VictronConnect prin Bluetooth.

Ce inseamna izolarea galvanica?

Izolarea galvanica separa electric intrarea, iesirea si carcasa, permitand utilizarea circuitelor cu mase diferite si reducand riscul problemelor cauzate de buclele de masa.

Este necesara protectie cu sigurante externe?

Da. Instalarea necesita protectie externa pentru circuitele bateriilor. Pentru tensiunea de 48V este recomandata o siguranta de 20A, iar pentru tensiunea de 12V o siguranta de 60A, cu dimensionarea corecta a cablurilor in functie de lungime.

Poate functiona si ca sursa de alimentare DC?

Da. Pe langa modul de incarcare a bateriei, poate fi configurat in modul sursa de alimentare cu tensiune de iesire reglabila intre 10 si 15V.
