Descriere

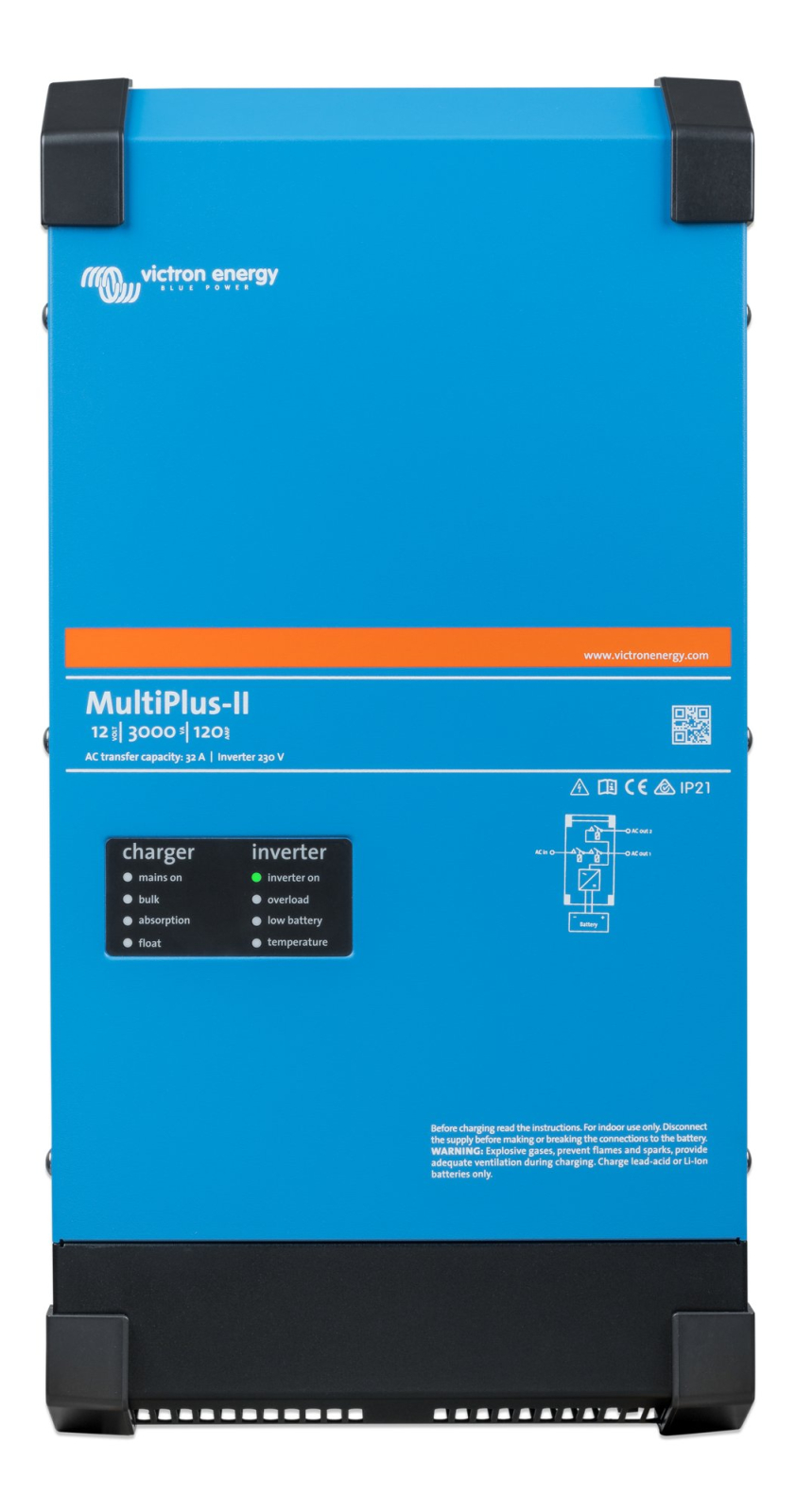

MultiPlus-II este un inverter incarcator pentru sisteme autonome, mobile, marine sau de rezerva, care combina intr-un singur echipament un invertor cu unda sinusoidala pura si un incarcator de baterii. Asigura alimentarea consumatorilor la 230 V dintr-o baterie de 12 V atunci cand reteaua sau generatorul nu sunt disponibile, iar la revenirea sursei AC transfera alimentarea si incepe incarcarea acumulatorului. Functia de transfer este foarte rapida, sub 20 ms, pentru mentinerea in functionare a echipamentelor electronice conectate la iesirea principala.

Echipamentul accepta o tensiune DC de intrare intre 9,5 si 17 V si furnizeaza 230 VAC cu toleranta de plus minus 2 procente, la 50 Hz cu toleranta de plus minus 0,1 procente. Puterea continua este de 3000 VA, respectiv 2400 W la 25 grade C, 2200 W la 40 grade C si 1700 W la 65 grade C, iar puterea de varf este de 5500 W. Incarcatorul are curent maxim de incarcare de 120 A, tensiune de absorbtie de 14,4 V, tensiune float de 13,8 V si mod de stocare la 13,2 V. Intrarea AC accepta 187 pana la 265 VAC, 45 pana la 65 Hz, iar curentul maxim de trecere este de 32 A.

Pentru instalare, aparatul se monteaza pe perete, intr-un spatiu uscat si bine ventilat, cat mai aproape de baterii. Carcasa din otel are protectie IP22, dimensiuni de 546 x 275 x 147 mm si masa de 20 kg. Conectarea bateriei se realizeaza prin borne cu surub M8, iar conexiunile AC folosesc borne cu surub pentru conductori de pana la 13 mm2. Dispune de doua iesiri AC: iesirea principala ramane activa in regim inverter, iar a doua iesire se opreste cand echipamentul functioneaza din baterie, fiind potrivita pentru consumatori care trebuie alimentati numai in prezenta sursei AC.

PowerControl permite limitarea curentului preluat din retea sau generator, iar PowerAssist completeaza temporar puterea sursei AC cu energie din baterie atunci cand sarcina depaseste limita disponibila. Comunicatia VE.Bus permite monitorizare, integrare in sistem si configurari in paralel sau trifazate cu unitati identice. Sunt disponibile doua porturi configurabile de uz general, releu programabil si comanda pornit oprit la distanta. Instalarea trebuie realizata de electrician calificat, cu impamantare permanenta, protectii AC dimensionate corespunzator si respectarea polaritatii faza, nul si protectie. Protectiile interne acopera scurtcircuitul la iesire, suprasarcina, tensiunea bateriei prea mare sau prea mica, temperatura excesiva si ondulatia excesiva a tensiunii de intrare.

Intrebari frecvente

Ce tip de baterie foloseste acest inverter incarcator?

Este destinat sistemelor cu baterii de 12 V. Parametrii de incarcare trebuie configurati in functie de tehnologia si recomandarile producatorului bateriei.

Ce putere poate livra continuu?

Livreaza 3000 VA si pana la 2400 W putere continua la 25 grade C. Puterea continua disponibila se reduce la temperaturi ambientale mai ridicate.

Poate alimenta consumatorii cand cade reteaua?

Da. Iesirea AC principala preia alimentarea consumatorilor din baterie atunci cand sursa AC nu este disponibila, cu un timp de transfer sub 20 ms.

Pentru ce foloseste a doua iesire AC?

A doua iesire AC este activa numai cand exista tensiune la intrarea AC. Este destinata consumatorilor care nu trebuie sa descarce bateria, precum anumite sarcini neesentiale.

Este potrivit pentru injectie in reteaua publica?

Nu. Documentatia producatorului precizeaza ca acest model nu este aplicabil pentru functia ESS de livrare a energiei inapoi in reteaua publica.
