Descriere

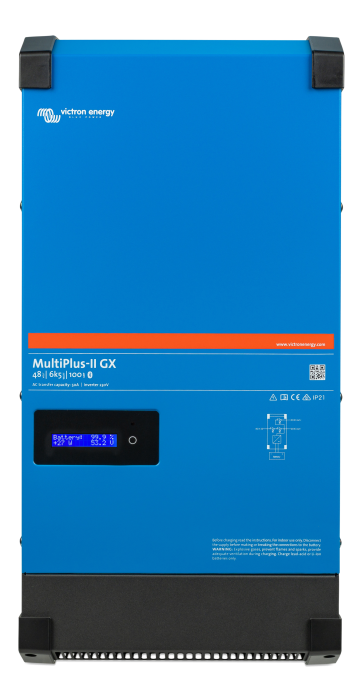

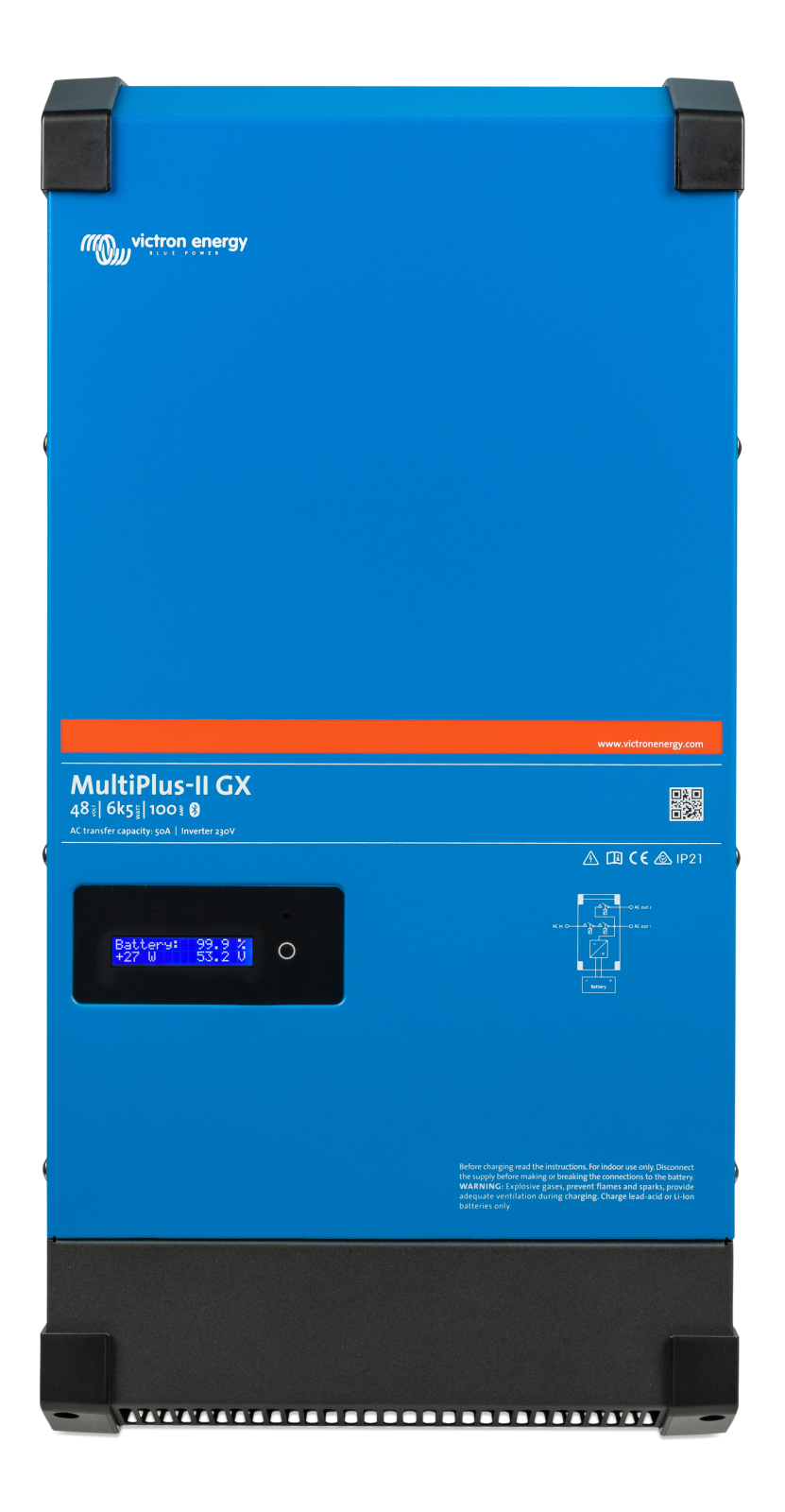

Acest invertor incarcator combina functia de invertor sinusoidal pentru baterii de 48 V cu un incarcator AC de mare capacitate si cu platforma GX integrata. Este conceput pentru instalatii cu stocare de energie, aplicatii off grid, sisteme de backup si sisteme conectate la retea configurate corespunzator. Platforma GX este preinstalata si preconfigurata in aceeasi carcasa, iar afisajul incorporat cu doua randuri de cate 16 caractere permite vizualizarea informatiilor esentiale ale sistemului.

In regim de invertor, echipamentul accepta tensiune DC intre 38 si 60 V si furnizeaza 230 V AC cu toleranta de plus sau minus 2 procente, la 50 Hz cu toleranta de plus sau minus 0,1 procente. Puterea continua este de 6 kW la 25 grade C, 5,7 kW la 40 grade C si 4,6 kW la 65 grade C. Puterea de varf este de 11 kW pentru 1 minut, iar eficienta maxima ajunge la 96 procente. Incarcatorul functioneaza cu intrare AC de 187 pana la 265 V si 45 pana la 65 Hz, avand curent maxim de incarcare de 100 A la 25 grade C si 95 A la 40 grade C. Tensiunile de incarcare sunt 57,6 V pentru absorbtie, 55,2 V pentru flotare si 52,8 V pentru stocare.

Transferul automat si curentul maxim de intrare AC sunt de 50 A. Functiile PowerControl si PowerAssist permit limitarea curentului preluat de la sursa AC si completarea puterii disponibile cu energie din baterie atunci cand consumul depaseste limita stabilita. Pentru conectare sunt prevazute borne M8 pentru baterie si terminale cu surub pentru cabluri AC de pana la 13 mm2. Comunicarea si integrarea sunt realizate prin interfete BMS Can, USB, Ethernet, VE Direct si Wi Fi, doua porturi de uz general si port VE Bus pentru configuratii paralele, trifazate, monitorizare si integrare de sistem.

Carcasa din otel are protectie IP21, dimensiuni de 644 x 320 x 150 mm si greutate de 29 kg. Echipamentul poate functiona intre minus 40 si plus 65 grade C, cu racire asistata de ventilator, la umiditate de maximum 95 procente fara condens si pana la altitudinea de 2000 m. Include protectii la scurtcircuit pe iesire, suprasarcina, tensiune prea mare sau prea mica a bateriei, temperatura ridicata, tensiune AC pe iesirea invertorului si ondulatie excesiva a tensiunii de intrare. Montajul, dimensionarea cablurilor, protectiile DC si AC, impamantarea si configurarea parametrilor bateriei trebuie realizate de personal calificat, conform proiectului instalatiei si cerintelor locale aplicabile.

Intrebari frecvente

Ce tip de baterii poate utiliza acest invertor incarcator?

Poate fi configurat pentru baterii cu litiu, plumb acid, zinc brom si alte chimii compatibile, cu respectarea parametrilor de incarcare indicati de producatorul bateriei.

Poate functiona ca sursa de rezerva la intreruperea retelei?

Da. In cazul unei intreruperi a sursei AC, echipamentul deconecteaza reteaua si poate continua alimentarea consumatorilor din energia disponibila in baterie, in limitele configuratiei si ale puterii admise.

Poate fi integrat intr un sistem cu monitorizare la distanta?

Da. Platforma GX integrata, conexiunile Ethernet, Wi Fi, USB, VE Direct, BMS Can si VE Bus permit integrarea cu baterii, regulatoare solare si alte echipamente ale sistemului, precum si monitorizarea configuratiei compatibile.

Este posibil montajul in paralel sau intr un sistem trifazat?

Da. Portul VE Bus permite configuratii pentru functionare in paralel si sisteme trifazate, insa proiectarea, configurarea si punerea in functiune trebuie efectuate de personal calificat.

Care sunt conditiile principale de montaj?

Se recomanda montajul vertical, pe o suprafata solida, intr un spatiu uscat si ventilat. Carcasa are protectie IP21, astfel ca echipamentul nu este destinat expunerii directe la apa, praf excesiv sau condens.
