Descriere

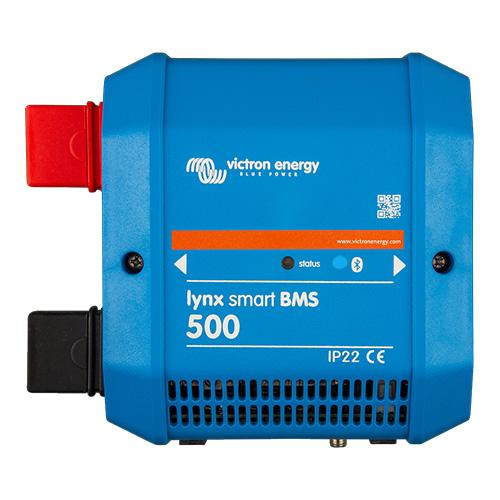

Lynx Smart BMS 500 M10 este un sistem avansat de management al bateriei destinat acumulatorilor Lithium Battery Smart, pentru instalatii DC de 12 V, 24 V sau 48 V. Combina intr-o singura unitate functiile de BMS, contactor principal, monitor de baterie si bare colectoare pozitiva si negativa, fiind potrivit pentru sisteme rezidentiale autonome, rulote, ambarcatiuni, vehicule speciale si aplicatii comerciale cu stocare de energie. Contactorul integrat poate functiona si ca intrerupator principal al sistemului, controlabil local sau de la distanta.

Unitatea functioneaza la o tensiune de alimentare de 9 pana la 60 Vdc si accepta sisteme nominale de 12 V, 24 V si 48 V. Contactorul principal este evaluat pentru 500 A in regim continuu si 600 A timp de 5 minute. Conexiunile de bara sunt M10, cu cuplu de strangere indicat de 33 Nm, iar barele sunt realizate din cupru cositorit, cu sectiune de 8 x 30 mm. Carcasa ABS are dimensiunile de 190 x 180 x 80 mm, greutatea de 1,9 kg si gradul de protectie IP22. Temperatura de functionare este intre -40 grade C si +60 grade C, iar umiditatea admisa este de maximum 95 procente fara condens.

Pentru monitorizare si configurare, echipamentul dispune de Bluetooth pentru aplicatia VictronConnect, interfata VE Can pentru conectare la un dispozitiv GX si monitorizare la distanta prin portalul VRM. Monitorul de baterie incorporat masoara tensiunea si curentul, calculeaza starea de incarcare, timpul ramas si istoricul de utilizare. Sunt disponibile iesiri Allow to Charge si Allow to Discharge pentru controlul incarcatoarelor si consumatorilor, releu programabil si iesire AUX de pana la 1,1 A. Pot fi conectate in lant pana la 20 de baterii, iar integrarea cu module Lynx Distributor permite monitorizarea sigurantelor prin conexiuni RJ10.

La montaj, bateria se conecteaza pe partea stanga a unitatii in pozitie normala, iar consumatorii si sursele de incarcare pe partea dreapta. Cablurile DC trebuie echipate cu papuci corespunzatori M10 si dimensionate pentru curentul maxim posibil al circuitului. Circuitul intern de preincarcare reduce curentul de varf la conectarea sarcinilor capacitive, precum invertoarele sau invertor incarcatoarele. Instalarea trebuie efectuata exclusiv de personal calificat, cu toate sursele de tensiune deconectate inainte de accesarea barelor colectoare. Se vor utiliza sigurante cu tensiune si curent nominal corect alese, iar protectia BMS la tensiune scazuta trebuie considerata o masura finala de siguranta, nu o metoda uzuala de descarcare a bateriei.

Intrebari frecvente

Pentru ce tip de baterii este potrivit acest BMS?

Este destinat bateriilor Lithium Battery Smart si este utilizat pentru supravegherea, controlul si protectia bancurilor de baterii din sisteme DC de 12 V, 24 V sau 48 V.

Care este curentul maxim al contactorului integrat?

Contactorul principal este dimensionat pentru 500 A in regim continuu si pentru 600 A timp de maximum 5 minute.

Poate fi monitorizat de pe telefon?

Da. Dispune de Bluetooth pentru configurare, diagnostic si vizualizarea datelor prin aplicatia VictronConnect. Poate fi conectat si la un dispozitiv GX prin VE Can pentru monitorizare locala sau de la distanta.

Cum se conecteaza in sistemul DC?

In configuratia normala, bancul de baterii se conecteaza pe partea stanga, iar consumatorii si sursele de incarcare pe partea dreapta. Conexiunile principale folosesc bare M10.

Ce protectii ofera pentru baterie?

BMS-ul protejeaza impotriva descarcarii profunde, supraincarcarii si incarcarii la temperatura scazuta. Poate opri controlat consumatorii sau incarcatoarele prin iesirile dedicate si, ca protectie suplimentara, prin contactorul principal integrat.
