Descriere

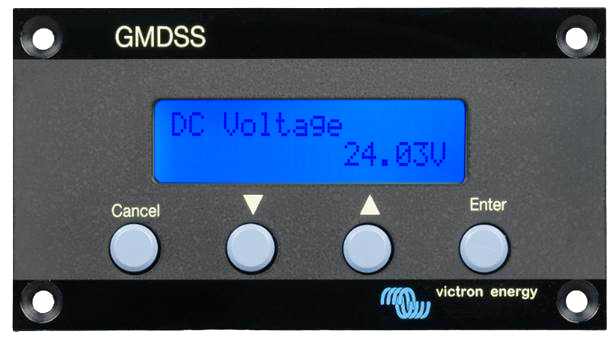

Panoul VE Net GMDSS este o interfata de afisare si monitorizare destinata sistemelor navale GMDSS. Este proiectat pentru utilizare impreuna cu un incarcator Skylla TG GMDSS compatibil, atunci cand incarcatorul este instalat intr-o locatie diferita de zona de comanda a navei. Panoul permite supravegherea locala a starii incarcatorului si a bateriei conectate, astfel incat informatiile importante si alarmele sa fie disponibile intr-un punct usor accesibil.

Ecranul afiseaza rapid tensiunea bateriei, curentul continuu si starea de incarcare SOC. Din meniurile de monitorizare pot fi consultate si valorile pentru capacitatea consumata in Ah si timpul ramas pana la reincarcare, in functie de sarcina curenta. Alimentarea acceptata este de 9 pana la 35 V DC, iar lungimea maxima a cablului VE Net este de 25 m. Contactul de alarma fara potential este normal inchis si este specificat pentru maximum 3 A la 30 V DC sau 250 V AC. Temperatura de functionare este intre minus 20 si plus 50 grade C, iar greutatea declarata este de 0,1 kg.

Montajul se realizeaza in panou cu cele patru suruburi incluse. Dimensiunile frontale sunt de 120 x 65 mm, iar desenul dimensional indica o zona de montaj de 108 x 53 mm, cu patru gauri de fixare. Conectarea la incarcator se face printr-un cablu UTP drept, standard, utilizat atat pentru comunicatia VE Net, cat si pentru alimentarea panoului. Optional, se poate conecta un circuit extern la releul de alarma.

La pornire, panoul stabileste automat comunicatia cu incarcatorul compatibil. In cazul unei alarme, afisajul semnalizeaza conditia activa, avertizorul acustic este activat, iar contactul releului se deschide. Pragurile pentru tensiune, curent si starea de incarcare pot fi configurate in limitele disponibile in meniu; alarmele pentru tensiune ridicata, tensiune scazuta si defect de incarcare raman active. Instalarea trebuie efectuata numai dupa montarea si configurarea corecta a incarcatorului GMDSS compatibil.

Intrebari frecvente

Cu ce echipament se utilizeaza panoul VE Net GMDSS?

Panoul este destinat monitorizarii unui incarcator Skylla TG GMDSS compatibil, instalat intr-un sistem naval GMDSS.

Ce informatii sunt afisate pe panou?

Afisajul rapid indica tensiunea bateriei, curentul DC si starea de incarcare SOC. Meniurile permit consultarea capacitatii consumate in Ah si a timpului estimat pana la reincarcare.

Cum se conecteaza panoul la incarcator?

Conectarea se face cu un cablu UTP drept standard intre panou si incarcator. Panoul este alimentat prin acelasi cablu de comunicatie VE Net.

Are iesire pentru alarma externa?

Da. Panoul dispune de un contact fara potential, normal inchis, pentru semnalizarea unei alarme externe. Contactul este specificat pentru maximum 3 A la 30 V DC sau 250 V AC.

Care sunt dimensiunile panoului?

Dimensiunile frontale sunt de 120 x 65 mm. Desenul dimensional indica o zona de montaj de 108 x 53 mm si patru puncte de fixare.
