Descriere

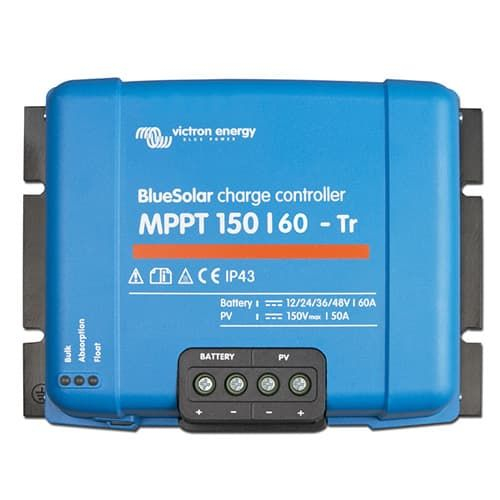

BlueSolar MPPT 150/60 Tr este un regulator de incarcare solar pentru sisteme fotovoltaice autonome sau hibride cu banc de baterii. Algoritmul MPPT cu urmarire rapida a punctului de putere maxima optimizeaza productia panourilor in conditii de radiatie variabila si umbrire partiala. Varianta Tr este prevazuta cu borne cu surub pentru conectarea cablurilor de la panouri, nu cu conectori MC4.

Regulatorul functioneaza cu baterii de 12, 24 si 48 V cu selectare automata, iar pentru sistemele de 36 V selectarea se realizeaza manual. Curentul maxim de incarcare este de 60 A, tensiunea maxima in gol a campului fotovoltaic este de 150 V, iar limita de pornire si functionare este de 145 V. Puterea fotovoltaica nominala acceptata este de 860 W la 12 V, 1720 W la 24 V, 2580 W la 36 V si 3440 W la 48 V; curentul maxim de scurtcircuit PV este 50 A. Eficienta de varf ajunge la 98%, iar algoritmul de incarcare este adaptiv, multietapa, cu opt programe preconfigurate sau setari definite de utilizator.

Conexiunile PV si baterie se realizeaza pe borne cu surub pentru conductori de pana la 35 mm2. Echipamentul include port VE.Direct pentru comunicatie, borne pentru pornire-oprire la distanta si releu programabil. Pentru instalare se monteaza vertical, pe un suport neinflamabil, cu bornele orientate in jos si cu spatiu liber de cel putin 10 cm deasupra si dedesubt pentru racire. Conectarea se face in ordinea baterie, verificarea tensiunii sistemului si apoi panouri PV; cuplul de strangere indicat pentru bornele bateriei si PV este de 2,4 Nm.

Protectiile electronice includ polaritate inversa PV, scurtcircuit la iesire si supratemperatura. Pentru circuitul bateriei este necesara o siguranta intre 70 A si 80 A. Regulatorul are grad de protectie IP43 pentru componentele electronice si IP22 pentru zona conexiunilor, functioneaza intre -30 grade C si +60 grade C, cu putere nominala completa pana la +40 grade C, si este destinat montajului la interior. Intrarea PV DC nu este izolata de circuitul bateriei, astfel ca instalarea, protectia impotriva atingerii accidentale si verificarea polaritatii trebuie realizate de personal calificat.

Intrebari frecvente

Pentru ce tensiuni de baterie este potrivit regulatorul?

Este compatibil cu sisteme de baterii de 12 V, 24 V si 48 V cu selectare automata, iar pentru 36 V tensiunea se selecteaza manual.

Care este tensiunea maxima admisa de la panourile fotovoltaice?

Tensiunea maxima PV in gol este de 150 V in cele mai reci conditii, iar tensiunea maxima pentru pornire si functionare este de 145 V.

Ce tip de conectare are varianta Tr?

Varianta Tr foloseste borne cu surub pentru intrarea de la panouri si pentru conexiunea la baterie, acceptand conductori de pana la 35 mm2.

Este necesara siguranta pe circuitul bateriei?

Da. Pentru acest regulator este indicata o siguranta pe circuitul bateriei cu valoare intre 70 A si 80 A.

Poate fi monitorizat intr-un sistem de comunicatie?

Da. Dispune de port VE.Direct pentru comunicatie si poate fi utilizat cu un display compatibil sau cu monitorizare prin Bluetooth folosind un dongle VE.Direct Bluetooth Smart optional.
