Descriere

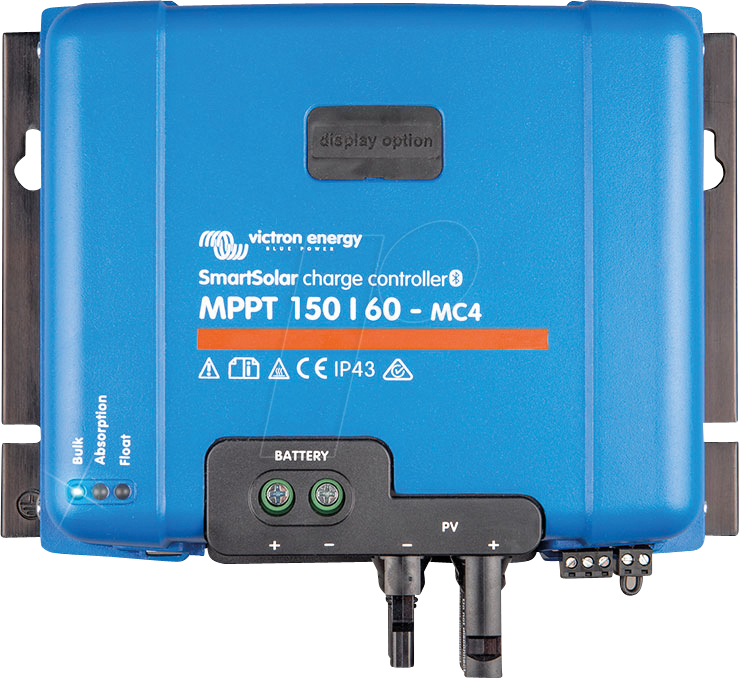

Regulatorul de incarcare solar SmartSolar MPPT 150/60 MC4 este destinat sistemelor fotovoltaice autonome sau hibride cu stocare in baterii. Tehnologia MPPT urmareste rapid punctul de putere maxima al panourilor, pentru a valorifica energia disponibila chiar si atunci cand radiatia solara variaza. Bluetooth-ul integrat permite configurarea, monitorizarea parametrilor si actualizarea firmware-ului prin aplicatia VictronConnect, iar portul VE.Direct permite integrarea cu echipamente de monitorizare si control compatibile.

Echipamentul functioneaza cu sisteme de baterii de 12 V, 24 V si 48 V, cu selectare automata a tensiunii; pentru 36 V selectarea se face manual. Curentul maxim de incarcare este de 60 A, tensiunea maxima absoluta la intrarea PV este de 150 V, iar tensiunea maxima de pornire si functionare este de 145 V. Puterea PV nominala este de 860 W la 12 V, 1720 W la 24 V, 2580 W la 36 V si 3440 W la 48 V. Regulatorul accepta un curent maxim de scurtcircuit PV de 50 A, are eficienta maxima de 98%, doua perechi de conectori MC4 si borne pentru baterie de pana la 35 mm2. Dimensiunile sunt 215 x 250 x 95 mm, iar greutatea este de 3 kg.

Se monteaza vertical pe un suport neinflamabil, cu zonele de conectare orientate in jos. Pentru racire este necesar un spatiu liber de minimum 10 cm deasupra si sub aparat, iar montajul trebuie realizat la cel mult 3 m de baterie, fara pozitionare directa deasupra acesteia. Conectarea se face in ordinea recomandata: mai intai bateria, apoi verificarea tensiunii sistemului, dupa care se conecteaza panourile fotovoltaice si eventualele conexiuni de comunicatie, releu programabil sau comanda remote on off. Cuplul de strangere indicat pentru conexiunile bateriei si PV este de 2,4 Nm.

Pentru siguranta, tensiunea Voc a campului fotovoltaic trebuie calculata inclusiv cu influenta temperaturilor scazute si nu trebuie sa depaseasca limita admisa de 150 V. Tensiunea nominala PV trebuie sa fie cu cel putin 5 V peste tensiunea bateriei pentru pornirea regulatorului. Curentul prin fiecare conector MC4 nu trebuie sa depaseasca 30 A, iar atunci cand sunt conectate siruri in paralel pot fi necesare ambele perechi de conectori. Aparatul include protectie la polaritate inversa pe intrarea PV, scurtcircuit la iesire si supratemperatura; instalarea trebuie protejata cu siguranta pe circuitul bateriei, recomandata intre 70 A si 80 A.

Intrebari frecvente

Pentru ce tensiuni de baterie este potrivit regulatorul?

Este compatibil cu sisteme de baterii de 12 V, 24 V si 48 V cu detectare automata. Utilizarea intr-un sistem de 36 V necesita selectare manuala.

Care este tensiunea maxima admisa de la panourile fotovoltaice?

Tensiunea maxima absoluta PV este de 150 V. Pentru pornire si functionare, limita maxima este de 145 V. La dimensionare trebuie luata in calcul cresterea tensiunii Voc la temperaturi scazute.

Cate panouri pot fi conectate prin conectorii MC4?

Regulatorul are doua perechi de conectori MC4, conectate intern la acelasi tracker MPPT. Configuratia panourilor se stabileste in functie de tensiune, curent si putere, iar curentul prin fiecare conector MC4 nu trebuie sa depaseasca 30 A.

Poate fi monitorizat de pe telefon?

Da. Bluetooth-ul este integrat si permite configurarea si monitorizarea prin aplicatia VictronConnect. Pentru conectare la alte echipamente de monitorizare este disponibil si portul VE.Direct.

Ce siguranta este recomandata pe circuitul bateriei?

Pentru acest regulator, documentatia indica o siguranta pe baterie cu valoare intre 70 A si 80 A. Dimensionarea finala a cablurilor si protectiilor trebuie realizata conform proiectului si normelor locale de instalare.
