Descriere

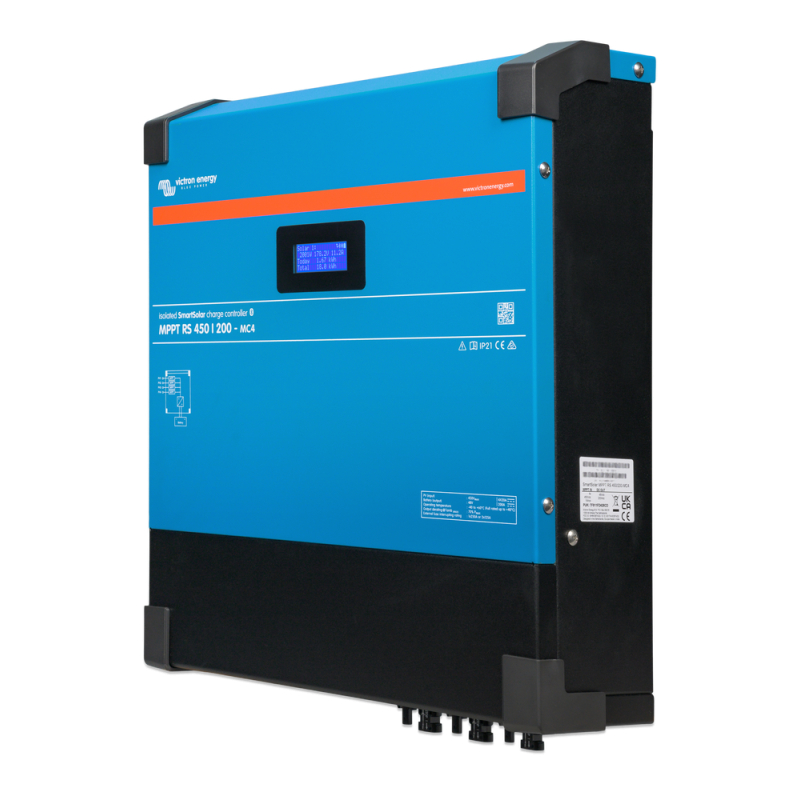

SmartSolar MPPT RS 450/200-MC4 este un regulator de incarcare solar destinat sistemelor fotovoltaice de mare putere cu banc de baterii de 48 V. Este potrivit pentru aplicatii rezidentiale mari, comerciale, off-grid sau sisteme conectate la retea cu stocare, unde sunt utilizate siruri fotovoltaice conectate in serie. Ecranul frontal permite vizualizarea tensiunii bateriei, a curentului de incarcare, a datelor PV si a eventualelor coduri de eroare, iar configurarea si monitorizarea pot fi realizate prin Bluetooth, VE.Direct sau VE.Can.

Regulatorul are tensiune PV maxima de 450 V DC, pornire la 120 V si domeniu de functionare MPPT de 65-450 V. Dispune de 4 trackere MPP independente, fiecare cu un curent operational PV maxim de 16 A si protectie la curent de scurtcircuit PV de pana la 20 A pe tracker. Curentul maxim de incarcare este de 200 A, iar puterea maxima de incarcare DC este de 11.520 W in total, respectiv 4.000 W pe tracker. Tensiunea de incarcare este programabila intre 36 V si 60 V; valorile implicite pentru absorbtie si float sunt 57,6 V, respectiv 55,2 V. Carcasa din otel are protectie IP21, dimensiuni de 487 x 435 x 147 mm si masa de 13,7 kg.

Conectarea campurilor fotovoltaice se realizeaza prin 4 perechi de conectori MC4 preinstalati, cate o pereche pentru fiecare tracker. Fiecare intrare MPPT trebuie utilizata cu un camp PV separat, fara conectarea aceluiasi sir la mai multe intrari. Pentru conectarea bateriei sunt prevazute patru borne M8, doua pentru pozitiv si doua pentru negativ, permitand utilizarea a doua conductoare pe fiecare polaritate. Echipamentul include senzor de temperatura pentru baterie si functie de masurare a tensiunii bateriei, precum si releu programabil pentru alarma generala, subtensiune DC sau comanda pornire-oprire generator.

Instalarea trebuie efectuata de personal calificat, intr-un spatiu interior uscat, ventilat, ferit de apa, condens, vapori inflamabili si materiale combustibile. Este obligatorie montarea unui separator DC accesibil intre campul PV si regulator, dimensionat pentru minimum 450 V DC si pentru curentul de scurtcircuit estimat al generatorului fotovoltaic; nu se utilizeaza aparate de separare destinate exclusiv circuitelor AC. Tensiunea Voc a sirurilor nu trebuie sa depaseasca limita admisa, inclusiv la temperaturi exterioare scazute. Produsul este destinat utilizarii la temperaturi intre -40 si 60 grade C, cu racire asistata de ventilator, umiditate de maximum 95 procente fara condens si altitudine de pana la 2000 m.

Intrebari frecvente

Pentru ce tensiune de baterie este destinat regulatorul?

Este destinat exclusiv sistemelor cu banc de baterii nominal de 48 V. Tensiunea de incarcare poate fi programata intre 36 V si 60 V, in functie de tipul bateriei si de configuratia sistemului.

Cate intrari MPPT independente are produsul?

Dispune de 4 trackere MPP independente. Fiecare tracker trebuie conectat la un camp fotovoltaic separat, fara punerea aceluiasi sir PV pe mai multe intrari.

Care sunt limitele de intrare pentru campul fotovoltaic?

Tensiunea PV maxima admisa este de 450 V DC, iar domeniul de lucru MPPT este de 65-450 V. Curentul operational maxim este de 16 A pe tracker, iar curentul de scurtcircuit admis este de maximum 20 A pe tracker.

Este necesar un separator DC pe intrarea fotovoltaica?

Da. Intre campul fotovoltaic si regulator trebuie instalat un separator DC accesibil, dimensionat pentru cel putin 450 V DC si pentru curentul de scurtcircuit al campului PV.

Ce optiuni de monitorizare si comunicatie sunt disponibile?

Regulatorul are Bluetooth integrat pentru configurare si monitorizare locala si ofera interfete VE.Direct si VE.Can pentru integrare in sisteme de monitorizare si control energetic.
