Descriere

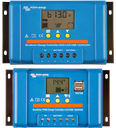

Regulatorul de incarcare solar PWM este destinat sistemelor fotovoltaice autonome cu baterii de 12V sau 24V. Acesta utilizeaza control PWM si un algoritm de incarcare in trei etape - bulk, absorbtie si float - pentru gestionarea incarcarii bateriei. Ecranul LCD integrat permite monitorizarea parametrilor de functionare si configurarea optiunilor disponibile direct din aparat.

Modelul are detectie automata a tensiunii sistemului de 12V sau 24V si curent nominal de incarcare de 30A. Tensiunea maxima admisa din partea panourilor este de 28V pentru sistemele de 12V si 55V pentru sistemele de 24V. Consumul propriu este sub 10 mA. Include doua iesiri USB de 5V, cu un curent total de maximum 2A pentru ambele porturi. Carcasa are grad de protectie IP20, dimensiuni de 101 x 184 x 47 mm, greutate de 0,3 kg si borne pentru conductori de pana la 16 mm2. Este conform cu standardele de siguranta EN 60335-1 si IEC 62109-1, precum si cu standardele EMC EN 61000-6-1, EN 61000-6-3 si ISO 7637-2.

Iesirea pentru consumatori permite control manual, deconectare la tensiune redusa si functionare cu temporizare pentru aplicatii de iluminat. Pragurile de conectare si deconectare ale sarcinii sunt configurabile. Pentru montaj, se conecteaza mai intai bateria la bornele plus si minus ale regulatorului, apoi panoul solar si la final consumatorii. Pentru reducerea pierderilor, cablurile bateriei trebuie sa fie cat mai scurte. La demontare, ordinea se aplica invers.

Regulatorul este compatibil cu baterii plumb acid si LiFePO4 cu BMS intern. Pentru sisteme de 12V se utilizeaza numai panouri de 12V cu 36 de celule, iar pentru sisteme de 24V numai panouri de 24V cu 72 de celule. Nu se conecteaza alte surse de incarcare la regulator. Protectiile integrate includ inversarea polaritatii bateriei sau a panoului, suprasarcina, scurtcircuitul pe iesirea de consum si supratemperatura. Iesirea de consum se opreste dupa 60 de secunde la suprasarcina de 130 procente, dupa 5 secunde la 160 procente si instantaneu la scurtcircuit.

Intrebari frecvente

Pentru ce tensiuni de baterie este potrivit regulatorul?

Este destinat sistemelor cu baterii de 12V sau 24V si detecteaza automat tensiunea sistemului la conectare.

Care este curentul nominal de incarcare?

Curentul nominal de incarcare este de 30A.

Ce panouri solare pot fi conectate?

Pentru un sistem de 12V se folosesc panouri de 12V cu 36 de celule. Pentru un sistem de 24V se folosesc panouri de 24V cu 72 de celule. Tensiunea maxima admisa a panourilor este de 28V la sistem 12V si 55V la sistem 24V.

Ce tipuri de baterii sunt compatibile?

Este compatibil cu baterii plumb acid si cu baterii LiFePO4 care au BMS intern.

Cum se conecteaza corect?

Se conecteaza mai intai bateria, apoi panoul solar si ulterior consumatorii la iesirea de sarcina. La deconectare se respecta ordinea inversa.
