Descriere

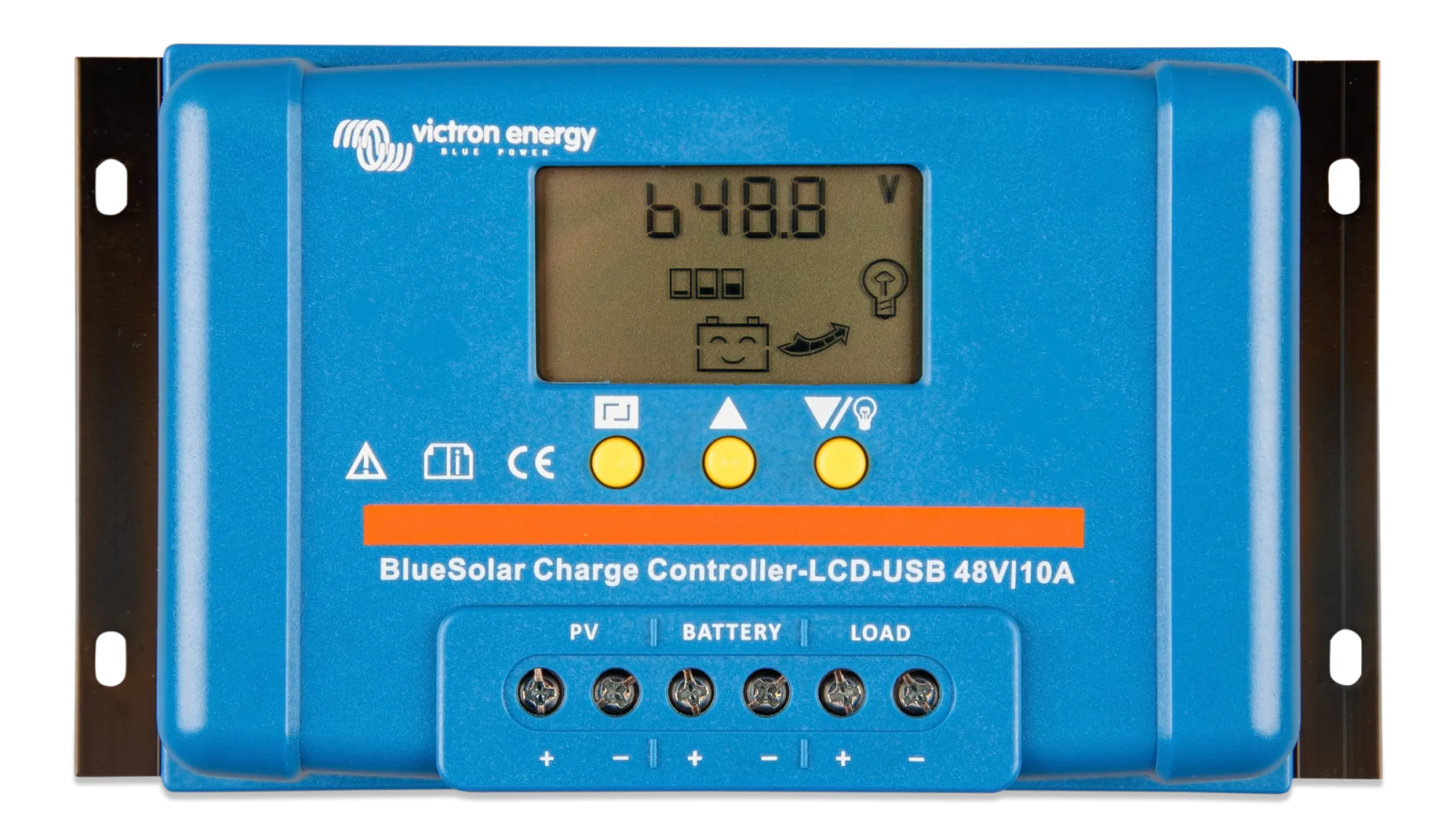

Regulatorul solar BlueSolar PWM LCD USB 48V 10A este destinat gestionarii incarcarii bateriilor in instalatii fotovoltaice autonome de 48 V. Tehnologia PWM asigura controlul ciclului de incarcare, iar afisajul LCD permite verificarea locala a starii sistemului. Functia de control al iluminatului este programabila, fiind utila pentru actionarea automata a consumatorilor conectati la iesirea de sarcina.

Modelul are curent nominal de incarcare de 10 A si accepta o tensiune maxima a panourilor fotovoltaice de 100 V in circuit deschis. Algoritmul de incarcare are trei etape programabile: bulk, absorbtie si float. Valorile implicite pentru un sistem de 48 V sunt 57,6 V pentru absorbtie si 54,8 V pentru mentinere. Iesirea de sarcina dispune de deconectare la tensiune joasa, cu prag implicit de oprire la 44,8 V si reconectare la 50,4 V. Cele doua porturi USB furnizeaza 5 V, cu un curent total de maximum 2 A.

Conectarea se realizeaza la bornele dedicate pentru panouri, baterie si consumatori, pe o instalatie cu polaritate comuna pozitiva. Pentru sistemele de 48 V sunt indicate panouri de 72 de celule conectate cate doua in serie sau patru panouri de 36 de celule conectate in serie, cu respectarea limitei de tensiune admise. Bornele permit conductori de pana la 16 mm2, iar carcasa are dimensiunile de 102 x 184 x 48 mm si masa de aproximativ 0,3 kg.

Echipamentul include protectie la inversarea polaritatii bateriei prin siguranta, scurtcircuit la iesire, supratemperatura si suprasarcina. La o sarcina de 130% iesirea se opreste dupa 60 de secunde, iar la 160% dupa 5 secunde; in caz de scurtcircuit, oprirea este instantanee. Carcasa are grad de protectie IP20, astfel incat montajul se face exclusiv in spatii uscate si protejate. Temperatura de functionare este intre -35 si +60 grade C, iar umiditatea maxima admisa este 95% fara condens.

Intrebari frecvente

Pentru ce tip de sistem este potrivit acest regulator?

Este proiectat pentru instalatii fotovoltaice autonome cu baterii de 48 V si curent de incarcare de pana la 10 A.

Are iesiri USB pentru alimentarea dispozitivelor?

Da. Are doua iesiri USB de 5 V, cu un curent total de maximum 2 A pentru ambele iesiri.

Ce functie are iesirea de sarcina?

Iesirea de sarcina poate alimenta consumatori de curent continuu si ofera control manual, deconectare la tensiune joasa si temporizator programabil pentru iluminat.

Poate fi montat la exterior?

Nu este recomandat pentru expunere directa la exterior. Carcasa este IP20, iar regulatorul trebuie instalat intr-un spatiu uscat, ferit de apa, condens si radiatie solara directa.

Ce protectii sunt integrate?

Regulatorul are protectie la polaritate inversata a bateriei, scurtcircuit la iesire, supratemperatura si suprasarcina.
