Descriere

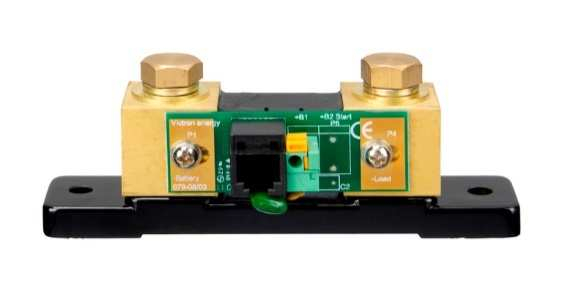

Acest shunt este un element de masura pentru instalatii de curent continuu cu putere ridicata. Creeaza o cadere de tensiune calibrata, proportionala cu intensitatea curentului care il traverseaza, permitand unui monitor de baterie sau altui echipament compatibil sa determine curentul de incarcare si descarcare. Este potrivit pentru sisteme de baterii, instalatii fotovoltaice autonome, aplicatii mobile, marine si solutii de alimentare DC unde este necesara monitorizarea precisa a fluxului de energie.

Valoarea nominala este de 500 A la 50 mV. Shuntul are borne principale M10 x 15 pentru conductoarele de curent mare si doua conexiuni auxiliare M4 x 6 pentru preluarea semnalului de masura. Conform desenului dimensional al produsului, lungimea este de 121 plus sau minus 1 mm, iar distanta intre gaurile de fixare ale bazei este de 101,8 mm. Gaurile de montaj au diametrul de 6,5 mm, iar produsul include de asemenea repere dimensionale de 35 mm, 48 mm si 55 mm, relevante pentru planificarea spatiului in tabloul sau compartimentul tehnic.

Se monteaza ferm pe o suprafata stabila, cu bornele principale introduse in traseul DC care trebuie monitorizat. Cablurile de putere se conecteaza la bornele M10, iar conductoarele subtiri de semnal se leaga la conexiunile auxiliare M4, respectand schema si polaritatea cerute de monitorul utilizat. Pentru rezultate corecte, echipamentul de monitorizare trebuie sa fie configurat pentru raportul de masura 500 A/50 mV si toate circuitele care trebuie contorizate trebuie sa treaca prin shunt.

Instalarea trebuie efectuata numai cu sursele de energie deconectate si cu folosirea conductoarelor, papucilor de cablu, protectiilor la supracurent si cuplurilor de strangere adecvate curentului aplicatiei. Nu depasi curentul nominal de 500 A si evita montajul in zone expuse la umezeala, vibratii excesive, temperaturi necorespunzatoare sau contact accidental cu parti conductoare. Verifica periodic strangerea conexiunilor si integritatea izolatiei pentru a limita incalzirea anormala si pierderile de tensiune.

Intrebari frecvente

La ce foloseste un shunt de 500A 50mV?

Shuntul masoara indirect curentul dintr-un circuit DC prin caderea de tensiune de 50 mV la curentul nominal de 500 A. Semnalul obtinut poate fi utilizat de un monitor de baterie sau de un alt aparat compatibil pentru afisarea curentului si a fluxului de energie.

Cu ce echipamente poate fi utilizat?

Este necesar un monitor sau un instrument de masura compatibil cu un shunt de 500 A si 50 mV. Echipamentul de monitorizare trebuie configurat pentru acest raport de masura.

Ce tip de borne are?

Conexiunile principale pentru curent mare sunt M10 x 15, iar conexiunile auxiliare pentru semnalul de masura sunt M4 x 6.

Care sunt dimensiunile de montaj?

Lungimea indicata in desenul dimensional este de 121 plus sau minus 1 mm. Distanta intre gaurile de fixare ale bazei este de 101,8 mm, iar gaurile de montaj au diametrul de 6,5 mm.

Poate fi montat de orice utilizator?

Pentru ca face parte dintr-un circuit DC de putere, montajul este recomandat personalului calificat. Conexiunile trebuie executate cu instalatia deconectata, conductoare dimensionate corect si protectii electrice adecvate.
