Descriere

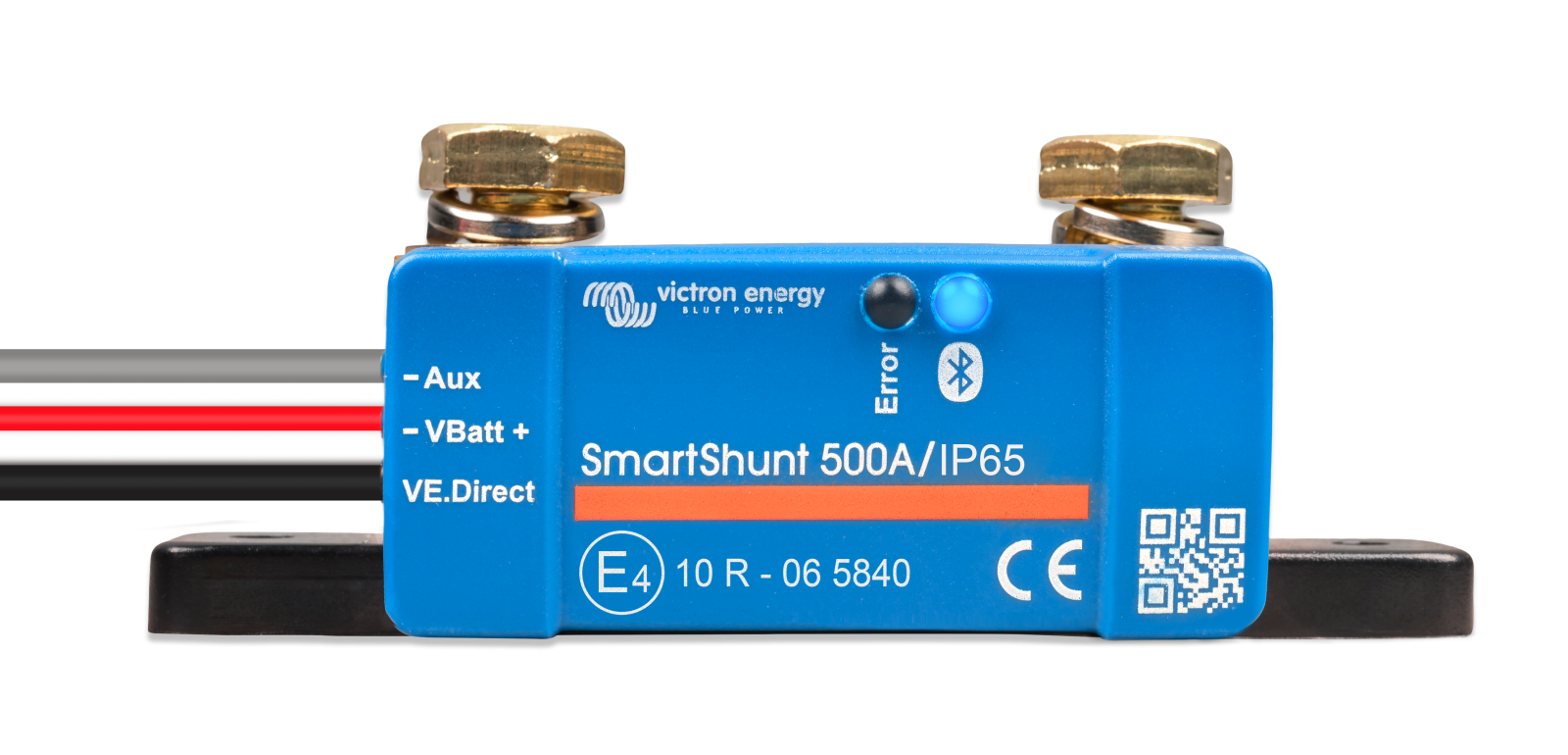

SmartShunt 500A 50mV IP65 este un monitor inteligent pentru baterii, destinat sistemelor DC in care este necesara urmarirea precisa a energiei: instalatii fotovoltaice cu stocare, autorulote, ambarcatiuni, vehicule speciale sau aplicatii stationare. Masoara tensiunea si curentul bateriei, apoi calculeaza starea de incarcare, timpul ramas pana la descarcare sau incarcare si pastreaza informatii istorice, inclusiv descarcarea maxima, descarcarea medie si numarul ciclurilor. Datele sunt disponibile pe telefon sau tableta prin Bluetooth, in aplicatia VictronConnect.

Modelul este echipat cu un shunt de 500 A / 50 mV si functioneaza la o tensiune de alimentare intre 6,5 si 70 V DC. Consumul propriu este sub 1 mA, iar capacitatea configurabila a bateriei este intre 1 si 9999 Ah. Rezolutia pentru curent este de 0,01 A, pentru tensiune 0,01 V, pentru capacitate 0,1 Ah, iar precizia masurarii curentului este de plus sau minus 0,4 %. Carcasa are protectie IP65 impotriva prafului si jeturilor de apa, terminalele principale sunt M10, iar dimensiunile de gabarit sunt de aproximativ 120 x 55 x 46,2 mm. Echipamentul respecta cerintele EN 60335-1, IEC 61010-1, EN IEC 61000-6-1, EN IEC 61000-6-2, EN IEC 61000-6-3 si EN 50498.

Montajul se realizeaza pe o suprafata rigida, folosind cele doua gauri de fixare de 5,5 mm din baza. Borna negativa a bateriei se conecteaza exclusiv pe partea BATTERY MINUS, iar toate consumatoarele DC, invertorul, incarcatoarele si sursele de incarcare se conecteaza pe partea LOAD MINUS, pentru ca toate curentele de incarcare si descarcare sa fie masurate. Cablul rosu cu siguranta de 1 A se conecteaza la borna pozitiva a bateriei. Suruburile M10 ale shuntului se strang la un cuplu maxim de 21 Nm.

Portul VE.Direct permite integrarea cu un dispozitiv GX pentru afisare locala si monitorizare de la distanta prin portalul VRM. Intrarea auxiliara poate fi configurata pentru tensiunea unei baterii secundare, monitorizarea punctului median al unui banc de baterii sau pentru un senzor de temperatura compatibil, achizitionat separat. Temperatura de functionare este intre -40 si +50 grade C. Instalarea trebuie efectuata cu bateria deconectata si cu respectarea polaritatii; in apropierea bateriilor cu plumb este necesara ventilatie adecvata si evitarea surselor de scantei sau flacara.

Intrebari frecvente

Ce parametri poate monitoriza acest SmartShunt?

Poate afisa tensiunea bateriei, curentul de incarcare si descarcare, starea de incarcare, amperii ora consumati, timpul ramas, ciclurile bateriei si valorile istorice relevante.

Cum se conecteaza monitorul in instalatia de baterii?

Se monteaza pe conductorul negativ al bancului de baterii. Borna negativa a bateriei se conecteaza pe partea BATTERY MINUS, iar toate sarcinile si sursele de incarcare se conecteaza pe partea LOAD MINUS, astfel incat toate curentele sa fie contorizate.

Este potrivit pentru sisteme fotovoltaice cu baterii?

Da. Este potrivit pentru sisteme fotovoltaice cu stocare si alte instalatii DC, deoarece urmareste in timp real incarcarea, descarcarea si energia disponibila in bancul de baterii.

Poate monitoriza si o a doua baterie?

Da. Intrarea auxiliara poate fi configurata pentru masurarea tensiunii unei baterii secundare, pentru monitorizarea punctului median sau pentru conectarea unui senzor de temperatura compatibil.

Este rezistent la apa si praf?

Da. Carcasa are clasa de protectie IP65, oferind protectie impotriva prafului si a jeturilor de apa.
