Descriere

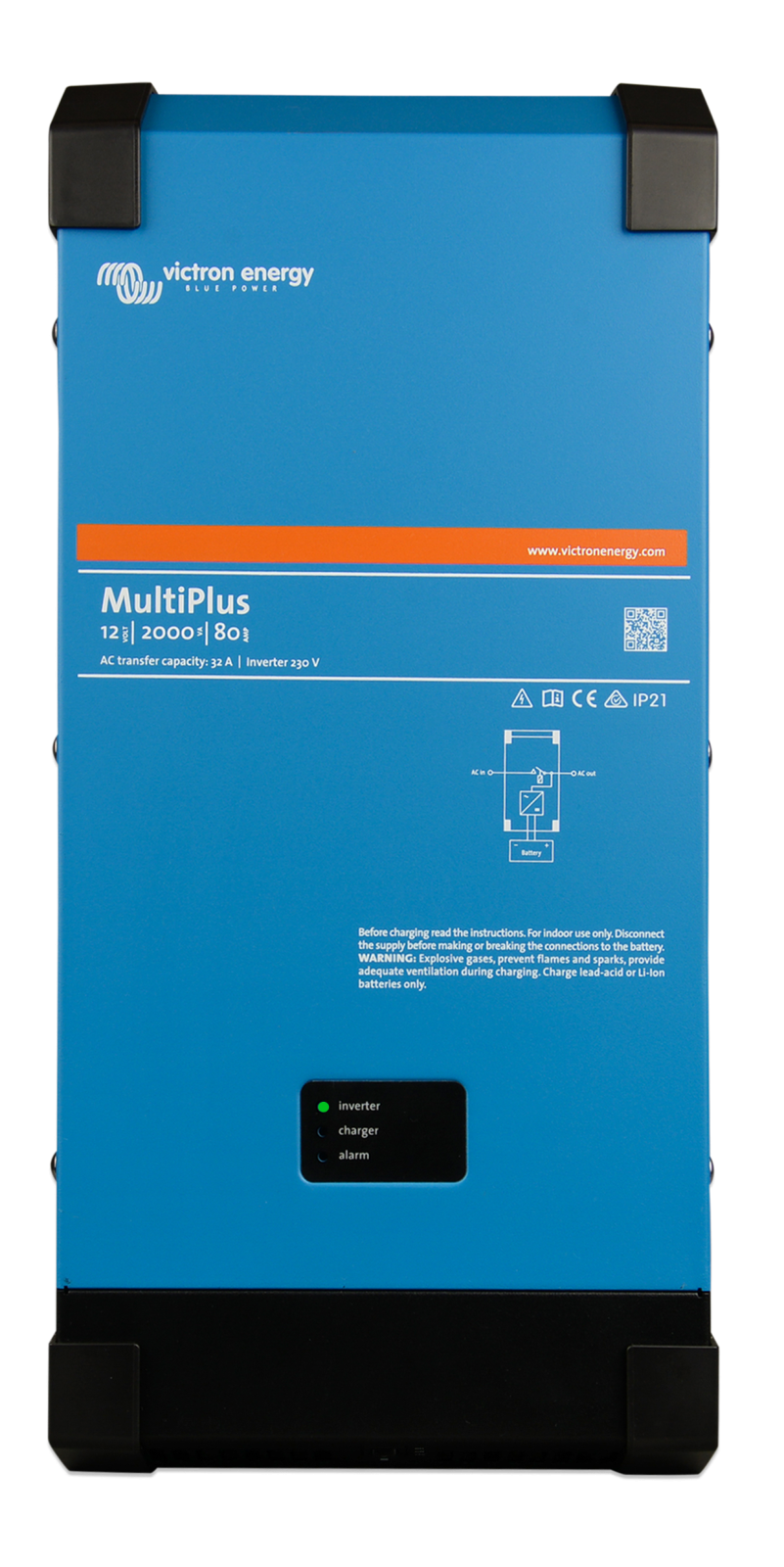

Acest invertor-incarcator combina intr-o singura carcasa un invertor cu unda sinusoidala pura, un incarcator de baterii cu tehnologie adaptiva si un comutator automat de transfer AC. Este destinat sistemelor cu baterii de 12V pentru alimentare de rezerva, aplicatii off-grid, rulote, ambarcatiuni, vehicule speciale sau instalatii energetice autonome. Functia PowerAssist reduce mai intai curentul de incarcare pentru a proteja o sursa AC limitata, apoi completeaza puterea disponibila cu energie din baterie atunci cand consumatorii solicita mai mult decat poate livra reteaua sau generatorul.

Invertorul accepta o tensiune de intrare de 9,5-17V DC si livreaza 230V AC cu precizie de plus sau minus 2 procente, la 50Hz cu precizie de plus sau minus 0,1 procente. Puterea continua este de 2000VA, respectiv 1600W la 25 grade C, 1400W la 40 grade C si 1000W la 65 grade C; puterea de varf este de 3500W. Eficienta maxima este de 93 procente. Incarcatorul functioneaza cu intrare AC de 187-265V si 45-65Hz, furnizeaza pana la 80A pentru bateria de serviciu si 1A pentru bateria de pornire. Tensiunile standard de incarcare sunt 14,4V absorbtie, 13,8V float si 13,2V in modul de stocare.

Conectarea bateriei se realizeaza prin borne cu surub M8, iar conexiunile AC de intrare si iesire se fac la borne cu surub pentru conductori de pana la 13 mm2. Pentru exploatarea la capacitate maxima, documentatia indica pentru sistemul de 12V o capacitate recomandata a bateriei de 350-1000Ah, siguranta DC recomandata de 300A si cabluri de 70 mm2 pentru trasee de pana la 5 m sau 95 mm2 pentru trasee de 5-10 m, pe fiecare conexiune plus si minus. Comunicatia VE Bus permite configurare, integrare in sistem, monitorizare si control, inclusiv functionare paralela cu pana la 4 unitati sau configuratii trifazate.

Echipamentul are carcasa din otel si ABS, clasa de protectie IP21, racire asistata de ventilator, masa de 15,5 kg si dimensiuni de 506 x 236 x 147 mm. Temperatura de functionare este intre minus 40 si plus 65 grade C, la umiditate de maximum 95 procente fara condens. Protectiile includ scurtcircuit la iesire, suprasarcina, tensiune prea mare sau prea mica a bateriei, supratemperatura, tensiune AC la iesirea invertorului si ondulatie excesiva a tensiunii de intrare. Instalarea trebuie efectuata de personal calificat, intr-un spatiu uscat si ventilat, cu minimum 10 cm spatiu liber in jurul aparatului; aparatul nu se monteaza direct deasupra bateriilor si necesita impamantare de protectie permanenta.

Intrebari frecvente

Ce face functia PowerAssist?

PowerAssist protejeaza sursa AC cu putere limitata, cum ar fi un generator sau o conexiune de tarm. Aparatul reduce initial curentul de incarcare, iar daca este necesar completeaza puterea pentru consumatori cu energie preluata din baterie.

Poate mentine consumatorii alimentati la caderea retelei?

Da. La intreruperea alimentarii din retea sau generator, invertorul preia automat sarcinile conectate. Timpul de transfer indicat este mai mic de 20 ms, adecvat pentru mentinerea functionarii echipamentelor electronice compatibile.

Ce baterie este recomandata pentru acest invertor incarcator?

Pentru sistemul de 12V, documentatia indica o capacitate recomandata a bancului de baterii intre 350 si 1000Ah. Alegerea finala trebuie corelata cu consumul, autonomia dorita, tehnologia bateriei si curentul maxim admis de BMS.

Este necesara protectie DC externa?

Da. Aparatul nu are siguranta DC interna. Documentatia recomanda o siguranta DC de 300A pentru varianta de 12V, dimensionata si instalata corect de un electrician calificat.

Poate fi utilizat in sisteme cu mai multe invertoare?

Da. Prin comunicatia VE Bus, pot fi configurate pana la 4 unitati in paralel pentru putere mai mare, iar functionarea trifazata este de asemenea posibila cu configurarea corespunzatoare.
