Descriere

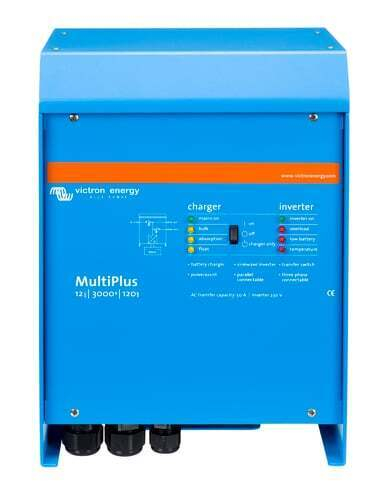

Acest echipament combina intr-o singura carcasa un invertor sinusoidal pentru alimentarea consumatorilor la 230V, un incarcator de baterii si un comutator automat de transfer. Este destinat sistemelor energetice cu banc de baterii de 12V, inclusiv aplicatiilor off-grid, de rezerva, autovehiculelor de recreere, ambarcatiunilor si instalatiilor unde este necesara continuitatea alimentarii AC. Functiile PowerControl si PowerAssist ajuta la gestionarea surselor AC cu putere limitata, cum ar fi reteaua sau generatorul, completand temporar din baterie atunci cand sarcina depaseste puterea disponibila a sursei externe.

Invertorul accepta o tensiune DC de intrare intre 9,5 si 17V si livreaza 230VAC cu toleranta de plus sau minus 2%, la 50Hz cu toleranta de plus sau minus 0,1%. Puterea nominala este de 3000VA, respectiv 2400W continuu la 25 grade C; puterea continua este de 2200W la 40 grade C si 1700W la 65 grade C, iar puterea de varf ajunge la 6000W. Randamentul maxim este de 93%. Incarcatorul functioneaza la intrare AC de 187 pana la 265VAC, 45 pana la 65Hz, cu factor de putere 1, asigura un curent de incarcare de pana la 120A pentru bateria principala si 4A pentru bateria de pornire. Tensiunile de incarcare indicate sunt 14,4V absorbtie, 13,8V float si 13,2V in modul stocare.

Pentru conectare, echipamentul are patru borne M8 pentru baterie, cate doua pentru plus si minus, precum si borne cu surub pentru conexiunile AC de 230V, compatibile cu conductori de pana la 13 mm2. Comutatorul intern de transfer este dimensionat la 50A, iar iesirea auxiliara este de 16A si este activa numai atunci cand exista intrare AC. Portul VE.Bus permite integrarea in sisteme de monitorizare si control, configurarea unor instalatii in paralel sau trifazate si comunicarea cu echipamente compatibile. Dispune si de port de comunicatie de uz general, intrare de pornire oprire la distanta si releu programabil.

Carcasa din aluminiu are clasa de protectie IP21, dimensiunile de 362 x 258 x 218 mm si masa de 18 kg. Domeniul de temperatura de functionare este intre minus 40 si plus 65 grade C, cu racire asistata de ventilator, iar umiditatea maxima admisa este 95% fara condens. Protectiile includ scurtcircuit la iesire, suprasarcina, tensiune prea mare sau prea mica a bateriei, temperatura ridicata, tensiune AC la iesirea invertorului si ondulatie excesiva a tensiunii DC. Montajul, protectiile DC si AC, impamantarea si dimensionarea cablurilor trebuie realizate de personal calificat, conform documentatiei tehnice si normelor aplicabile.

Intrebari frecvente

Ce functii reuneste acest invertor incarcator?

Integreaza un invertor sinusoidal 12V la 230V, un incarcator pentru bateria principala, un incarcator de 4A pentru bateria de pornire si un comutator automat de transfer.

Ce putere poate furniza la iesirea de 230V?

Puterea nominala este de 3000VA, echivalenta cu 2400W putere continua la 25 grade C. Puterea de varf este de 6000W.

Ce curent de incarcare poate asigura pentru bateria de 12V?

Incarcatorul poate livra pana la 120A pentru bateria principala, atunci cand este alimentat de la o sursa AC compatibila.

Poate fi utilizat cu un generator sau cu o alimentare AC limitata?

Da. Functia PowerControl limiteaza consumul preluat din sursa AC, iar PowerAssist poate completa temporar puterea disponibila cu energie din baterie pentru a acoperi varfurile de sarcina.

Este potrivit pentru sisteme monitorizate sau extensibile?

Da. Portul VE.Bus permite monitorizare, integrare in sistem si configurarea unor instalatii cu unitati conectate in paralel sau in configuratie trifazata, folosind echipamente si configurare compatibile.
