Descriere

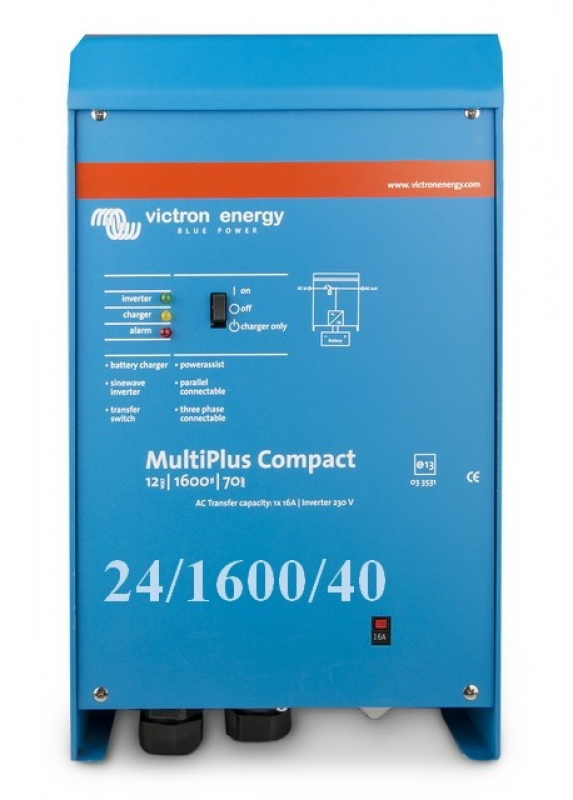

Acest invertor incarcator combina intr-o carcasa compacta un invertor cu unda sinusoidala pura, un incarcator de baterii cu incarcare adaptiva si un comutator automat de transfer AC. Este destinat sistemelor cu baterii de 24V din rulote, ambarcatiuni, vehicule de interventie, aplicatii off grid si solutii de backup pentru consumatori monofazati la 230V. Functiile PowerControl si PowerAssist ajuta la gestionarea surselor AC limitate, precum alimentarea de la retea sau generatorul electric, prin limitarea curentului preluat si suplimentarea puterii din baterie atunci cand este necesar.

Invertorul functioneaza cu tensiune de intrare 19-33V DC si livreaza 230V AC cu toleranta de plus sau minus 2 procente, la 50Hz cu toleranta de plus sau minus 0,1 procente. Puterea continua este de 1600VA, respectiv 1300W la 25 grade C, 1200W la 40 grade C si 800W la 65 grade C, iar puterea de varf ajunge la 3000W. Eficienta maxima este de pana la 94 procente. Incarcatorul accepta 187-265V AC, 45-65Hz, are factor de putere 1 si curent maxim de incarcare de 40A pentru bateria principala. Tensiunile standard de incarcare sunt 28,8V in absorbtie, 27,6V in mentinere si 26,4V in modul de stocare. Este prevazut si cu iesire de 4A pentru bateria de pornire.

Conectarea se realizeaza la o banca de baterii de 24V prin cablurile DC preasamblate de 1,5 m, iar conexiunea AC de intrare si iesire se face prin conectorul G ST18i. Pentru cablul AC, producatorul indica utilizarea unui cablu trifilar flexibil cu sectiunea de 2,5 mm2. Comunicatia VE.Bus permite configurarea si integrarea intr-un sistem compatibil, inclusiv utilizarea unui releu programabil pentru alarma generala, subtensiune DC sau comanda de pornire a unui generator. Senzorul de temperatura inclus permite compensarea tensiunii de incarcare in functie de temperatura bateriei.

Echipamentul are carcasa din aluminiu, clasa de protectie IP21, dimensiuni de 375 x 214 x 110 mm si masa de 10 kg. Se monteaza intr-un spatiu uscat si bine ventilat, cu minimum 10 cm spatiu liber pentru racire; montajul vertical este recomandat pentru ventilatie optima. Este necesara impamantare de protectie permanenta si folosirea sigurantelor sau disjunctoarelor dimensionate corect pentru circuitele DC si AC. Protectiile integrate acopera scurtcircuitul la iesire, suprasarcina, tensiunea prea mare sau prea mica a bateriei, supratemperatura, prezenta tensiunii AC pe iesirea invertorului si ondulatia excesiva a tensiunii DC.

Intrebari frecvente

Ce putere poate livra acest invertor incarcator?

Livreaza 1600VA si 1300W putere continua la 25 grade C. Puterea de varf este de 3000W.

La ce tensiune de baterie functioneaza?

Este destinat exclusiv sistemelor cu baterii de 24V si accepta o tensiune DC de intrare intre 19V si 33V.

Ce curent de incarcare are pentru bateria principala?

Incarcatorul integrat poate furniza un curent maxim de incarcare de 40A pentru bateria principala si 4A pentru bateria de pornire.

Poate fi utilizat ca sursa de backup la caderea retelei?

Da. Comutatorul automat de transfer trece la functionarea pe invertor atunci cand sursa AC externa nu mai este disponibila, pentru alimentarea consumatorilor conectati.

Ce conditii sunt necesare pentru montaj?

Se monteaza intr-un loc uscat, ventilat si protejat, cu minimum 10 cm spatiu liber pentru racire. Instalarea trebuie sa includa impamantare de protectie si protectii DC si AC corect dimensionate.
