Descriere

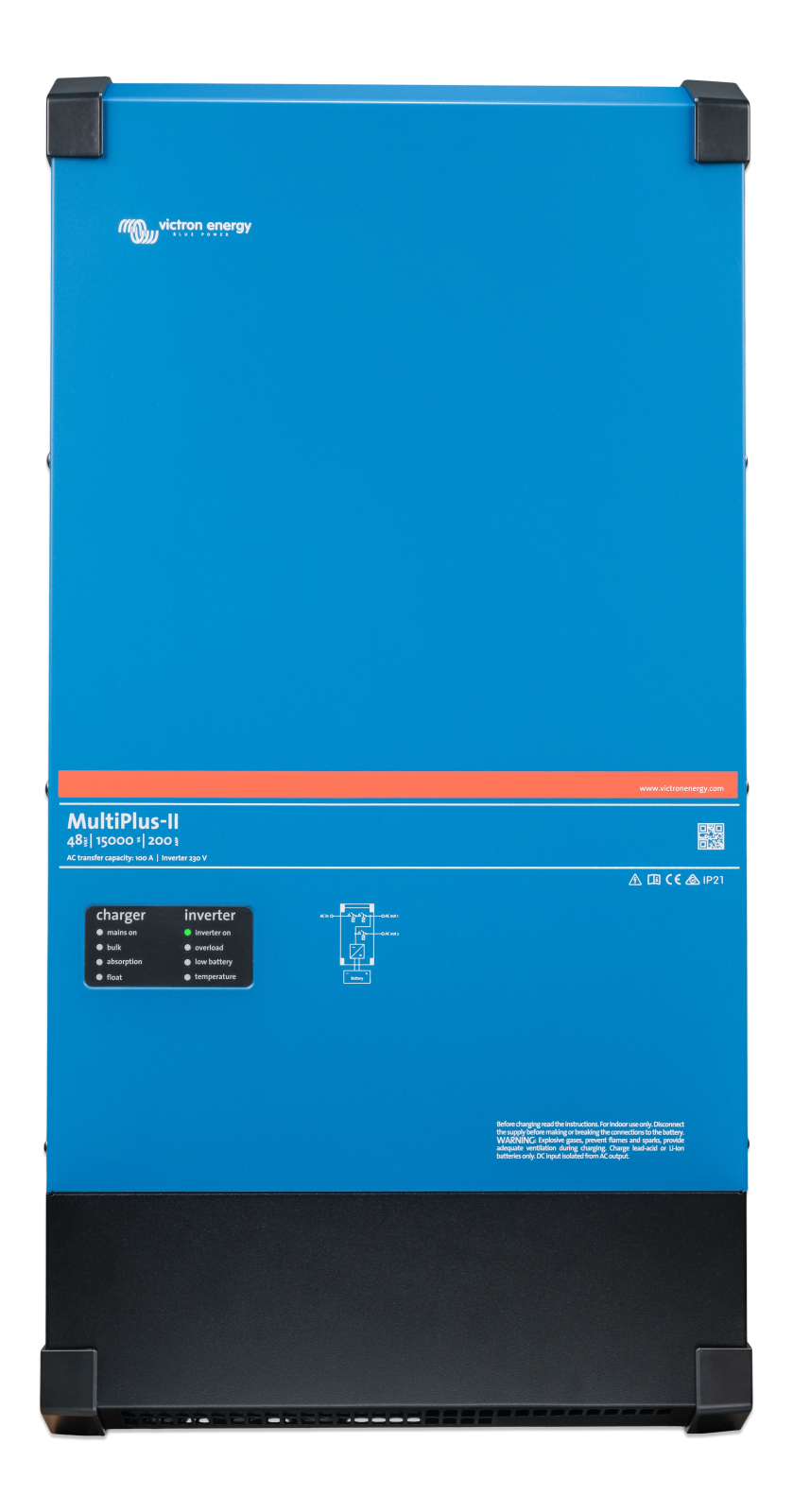

Acest invertor incarcator este destinat sistemelor energetice de 48V care necesita alimentare AC monofazata, incarcare inteligenta a bancului de baterii si functie de rezerva. Combina intr-un singur echipament invertorul sinusoidal, incarcatorul de baterii si comutatorul de transfer AC. Este adecvat pentru sisteme de stocare a energiei, aplicatii off grid, backup pentru consumatori importanti si instalatii alimentate de la retea sau generator. Functiile PowerControl si PowerAssist permit limitarea curentului preluat din sursa AC si suplimentarea temporara a acesteia cu energie din baterie atunci cand sarcina creste.

Functioneaza cu baterii de 48V, avand interval de intrare DC de 38-66V. In regim invertor furnizeaza 230V AC cu toleranta de plus sau minus 2%, la frecventa de 50Hz cu toleranta de plus sau minus 0,1%, configurabila la 60Hz. Puterea continua este de 15 kVA, respectiv 12 kW la 25 grade C, iar puterea de varf ajunge la 27 kW. Eficienta maxima declarata este de 96%. Intrarea AC accepta 187-265V si 45-65Hz, cu curent maxim de transfer de 100A. Incarcatorul integrat livreaza pana la 200A, cu tensiuni implicite de absorbtie 57,6V, float 55,2V si stocare 52,8V.

Conectarea bateriei se realizeaza prin patru conexiuni cu surub M8, cate doua pentru polaritatea pozitiva si negativa, iar conexiunile AC se executa pe borne cu surub M6. Echipamentul include iesire auxiliara AC de 50A, doua porturi de comunicatie generala, interfata VE Bus pentru monitorizare, integrare in sistem si configuratii trifazate, precum si releu programabil. Pentru conectare paralela a acestei clase de putere este necesar un comutator de transfer AC extern, conform cerintelor de configurare. Montajul, dimensionarea cablurilor, protectiilor DC si AC, impamantarea si parametrizarea bateriei trebuie realizate de personal calificat.

Carcasa are protectie IP22, racire asistata de ventilator si este proiectata pentru functionare intre minus 40 si plus 65 grade C, la umiditate de maximum 95% fara condens si altitudini de pana la 2000 m. Protectiile includ scurtcircuit la iesire, suprasarcina, tensiune prea mare sau prea mica a bateriei, supratemperatura, tensiune AC prezenta la iesirea invertorului si tensiune de riplu DC excesiva. Utilizati echipamentul intr-un spatiu protejat, bine ventilat, fara condens, respectand instructiunile de instalare si standardele aplicabile instalatiei electrice.

Intrebari frecvente

Pentru ce tip de sisteme este potrivit acest invertor incarcator?

Este potrivit pentru sisteme de stocare a energiei, alimentare de rezerva, instalatii off grid si aplicatii care utilizeaza retea sau generator ca sursa AC.

Ce baterie este necesara?

Echipamentul este proiectat pentru un banc de baterii de 48V si accepta un interval de tensiune DC intre 38V si 66V. Parametrii de incarcare trebuie configurati conform recomandarii producatorului bateriei.

Care este puterea de iesire?

Puterea continua este de 15 kVA, echivalentul a 12 kW la 25 grade C, iar puterea de varf este de 27 kW.

Poate functiona impreuna cu un generator sau cu reteaua electrica?

Da. Intrarea AC accepta alimentare de la retea sau generator, iar PowerControl limiteaza curentul preluat din sursa. PowerAssist poate suplimenta temporar puterea sursei AC folosind energia bateriei.

Poate fi utilizat in configuratie paralela sau trifazata?

Interfata VE Bus permite integrarea in configuratii trifazate. Pentru conectare paralela la modelele de aceasta putere este necesar un comutator de transfer AC extern, configurat conform instructiunilor tehnice.
