Descriere

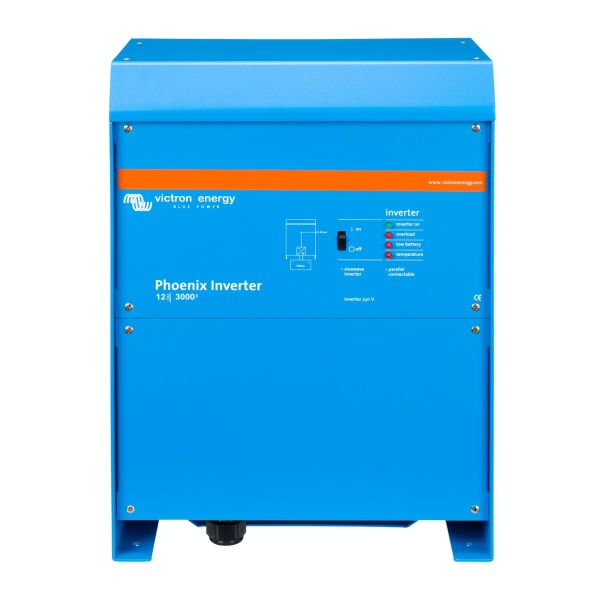

Phoenix Inverter 12 3000 230V VE.Bus este un invertor profesional cu unda sinusoidala pura, proiectat pentru alimentarea consumatorilor de 230V dintr-un banc de baterii de 12V. Este potrivit pentru sisteme off grid, aplicatii mobile, ambarcatiuni, vehicule utilitare, instalatii de backup si alte proiecte unde este necesara energie AC stabila. Tehnologia SinusMax este optimizata pentru sarcini cu curent mare la pornire, precum motoare electrice, compresoare si echipamente cu sarcina inductiva.

Echipamentul accepta o tensiune de intrare de 9,5 pana la 17V DC si furnizeaza 230V AC cu toleranta de plus sau minus 2 procente, la frecventa de 50Hz cu toleranta de plus sau minus 0,1 procente. Puterea continua este de 3000 VA la 25 grade C, echivalenta cu 2500 W pentru sarcina specificata, iar puterea de varf este de 6000 W. La 40 grade C, puterea continua este de 2200 W, iar la 65 grade C este de 1700 W. Randamentul maxim este de 92 procente, consumul in gol este de 20 W, iar dimensiunile sunt 362 x 258 x 218 mm, cu greutate de 18 kg.

Conectarea la baterie se realizeaza prin borne cu surub M8, cu doua conexiuni pozitive si doua negative. Pentru utilizarea capacitatii complete, documentatia recomanda baterii de 400 pana la 1200 Ah, siguranta DC de 400 A si cabluri de 90 mm2 pentru lungimi de pana la 5 m sau 120 mm2 pentru lungimi intre 5 si 10 m, pentru fiecare borna de plus si minus. Iesirea AC de 230V se conecteaza prin borne cu surub pentru conductori de pana la 13 mm2. Comunicatia VE.Bus permite configurarea sistemelor in paralel si trifazate, precum si utilizarea controlului de la distanta si configurarea parametrilor.

Instalarea trebuie efectuata de personal calificat, intr-un spatiu uscat, bine ventilat si rezistent la caldura, cat mai aproape de baterii pentru limitarea caderilor de tensiune pe cablurile DC. Carcasa trebuie legata la pamant, iar cablurile trebuie protejate cu sigurante si intreruptoare adecvate. Invertorul include protectii la scurtcircuit pe iesire, suprasarcina, tensiune prea mare sau prea mica a bateriei, supratemperatura, tensiune AC aplicata la iesirea invertorului si tensiune de ondulatie excesiva la intrare. Echipamentul respecta standardele EN 60335-1, EN 60335-2-29, EN 55014-1, EN 55014-2, EN 61000-3-2 si EN 61000-3-3.

Intrebari frecvente

Ce tip de tensiune furnizeaza invertorul?

Furnizeaza tensiune alternativa de 230V AC, la frecventa nominala de 50Hz, cu unda sinusoidala pura.

Care este puterea invertorului?

Puterea continua este de 3000 VA la 25 grade C, respectiv 2500 W pentru sarcina specificata. Puterea de varf este de 6000 W.

Ce baterie este recomandata pentru acest invertor?

Documentatia indica o capacitate recomandata a bancului de baterii intre 400 si 1200 Ah la 12V. Dimensionarea finala depinde de consumatori, autonomia dorita si tipul bateriei utilizate.

Poate fi utilizat in sisteme cu mai multe invertoare?

Da. Comunicatia VE.Bus permite configurarea in paralel si in sisteme trifazate, cu configurarea corespunzatoare a echipamentelor.

Ce protectii sunt integrate?

Sunt prevazute protectii la scurtcircuit, suprasarcina, tensiune ridicata sau scazuta a bateriei, supratemperatura, tensiune AC pe iesire si ondulatie excesiva a tensiunii de intrare.
