Descriere

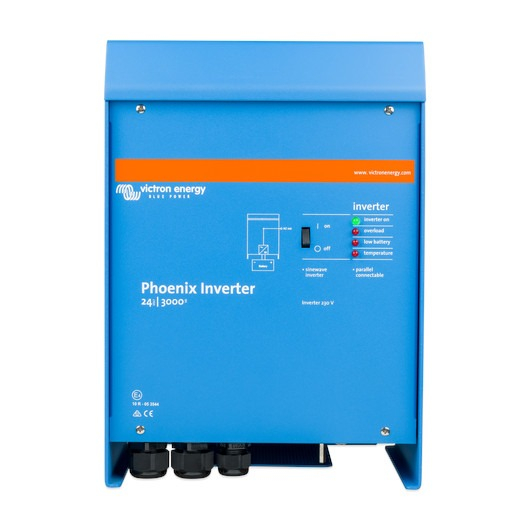

Acest invertor transforma energia unei baterii de 24V DC in alimentare AC cu unda sinusoidala pura, fiind destinat consumatorilor sensibili si sarcinilor profesionale din sisteme autonome, aplicatii mobile, ambarcatiuni, vehicule speciale sau instalatii de backup. Tehnologia SinusMax este proiectata pentru a furniza putere ridicata la pornire, inclusiv pentru consumatori cu curent de pornire mare, precum motoare electrice, compresoare si alte sarcini inductive.

Tensiunea nominala de intrare este 24V DC, iar intervalul de functionare la intrare este 19-33V DC. La iesire furnizeaza 230V AC cu toleranta de plus minus 2%, la 50Hz cu toleranta de plus minus 0,1%; frecventa poate fi configurata si la 60Hz. Puterea continua este de 3000VA, respectiv 2400W la 25 grade C, iar puterea de varf este de 6000W. Eficienta maxima este de 94%, iar consumul fara sarcina este de 20W. Echipamentul are carcasa din aluminiu, grad de protectie IP21, racire asistata de ventilator, greutate de 18 kg si poate functiona la temperaturi intre minus 40 si plus 65 grade C, cu umiditate maxima de 95% fara condens.

Conectarea la bateria de 24V se face prin borne cu surub M8, cu cate doua conexiuni pozitive si doua negative. Pentru cabluri DC de pana la 5 m este recomandata o sectiune de 50 mm2 pentru fiecare borna plus si minus, iar siguranta DC recomandata este de 300A; capacitatea recomandata a bancului de baterii este de 200-700Ah. Iesirea AC se conecteaza la borne cu surub, iar pentru cablul de iesire se utilizeaza conductor flexibil cu trei fire, cu sectiune de 2,5 sau 4 mm2. Montajul pe perete este posibil atat vertical, cat si orizontal, insa pozitia verticala este preferata pentru racire.

Interfata VE.Bus permite conectarea unor unitati identice in paralel pentru cresterea puterii disponibile sau configurarea unui sistem trifazat in stea. Pot fi conectate in paralel pana la sase unitati identice, folosind cabluri RJ45 UTP si configurarea corespunzatoare. Invertorul include releu multifunctional programabil, utilizabil implicit pentru alarma si configurabil pentru alarma generala, subtensiune DC sau semnal de pornire pentru generator. Protectiile integrate acopera scurtcircuitul la iesire, suprasarcina, tensiunea prea mare sau prea mica a bateriei, supratemperatura, prezenta tensiunii AC pe iesire si ondulatia excesiva a tensiunii de intrare.

Instalarea trebuie realizata de personal calificat, intr-un spatiu uscat, bine ventilat si rezistent la caldura, fara vapori, praf, substante chimice sau materiale inflamabile in apropiere. Se recomanda pastrarea unui spatiu liber de minimum 10 cm in jurul aparatului si montarea cat mai aproape de baterii, fara amplasare directa deasupra acestora. Carcasa trebuie impamantata, iar inaintea oricarei interventii de service trebuie deconectate alimentarea AC si bateria. Nu este destinat utilizarii in zone cu risc de explozie sau in medii umede.

Intrebari frecvente

Ce tip de tensiune furnizeaza acest invertor?

Converteste alimentarea de 24V DC din baterii in 230V AC cu unda sinusoidala pura. Setarea standard este 230V la 50Hz, iar frecventa poate fi configurata la 60Hz.

Ce putere poate furniza invertorul?

Puterea continua este de 3000VA, echivalenta cu 2400W la 25 grade C pentru sarcina specificata, iar puterea de varf este de 6000W. Puterea disponibila scade la temperaturi ambientale ridicate.

Ce siguranta si ce cablu DC sunt recomandate?

Pentru functionare la 24V, recomandarea este o siguranta DC de 300A. Pentru trasee de cablu de pana la 5 m se recomanda 50 mm2 pe fiecare conexiune pozitiva si negativa; dimensionarea finala trebuie realizata conform instalatiei si normelor locale.

Poate functiona in paralel sau trifazat?

Da. Prin comunicatia VE.Bus, pana la sase unitati identice pot functiona in paralel. Se poate realiza si o configuratie trifazata in stea, cu conectare RJ45 UTP si configurare corespunzatoare.

Unde trebuie montat invertorul?

Se monteaza intr-un loc uscat, ventilat si rezistent la caldura, cu minimum 10 cm spatiu liber pentru ventilatie. Carcasa trebuie impamantata, iar instalarea si conectarea trebuie efectuate de personal calificat.
