Descriere

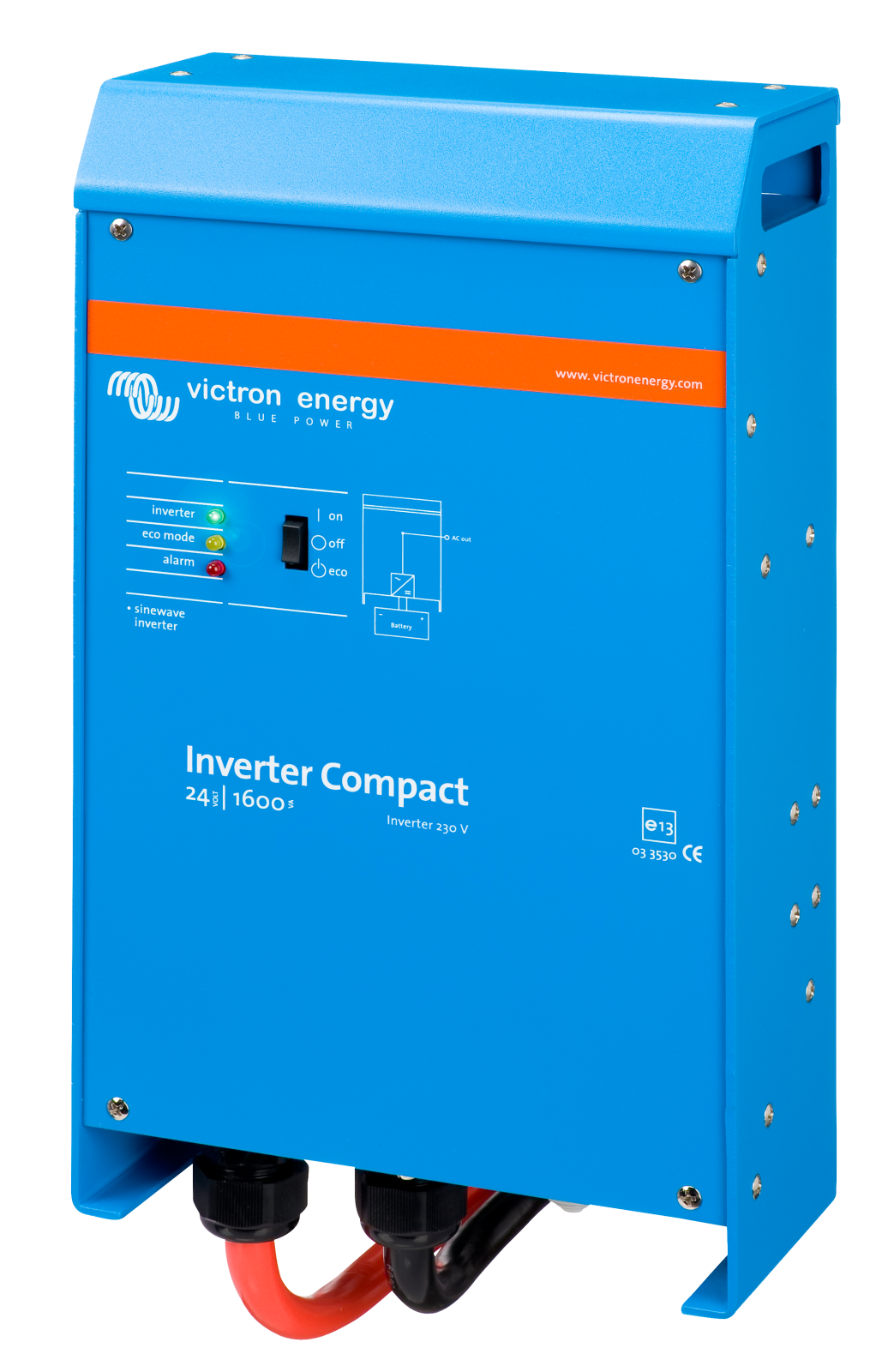

Acest invertor Compact transforma energia dintr-un banc de baterii de 24 V in curent alternativ sinusoidal pur de 230 V. Este conceput pentru aplicatii profesionale, sisteme fotovoltaice autonome, vehicule speciale, rulote, ambarcatiuni si alimentarea consumatorilor sensibili. Tehnologia SinusMax asigura un varf ridicat de pornire, util pentru sarcini cu curent de pornire mare, precum compresoare, motoare electrice sau echipamente frigorifice.

Tensiunea de intrare acceptata este de 19-33 V DC. Iesirea nominala este de 230 V AC plus sau minus 2%, la 50 Hz plus sau minus 0,1%, cu posibilitate de reglare a tensiunii intre 210 si 245 V si a frecventei la 50 sau 60 Hz. Puterea continua este de 1600 VA sau 1300 W la 25 grade C, respectiv 1200 W la 40 grade C, iar puterea de varf ajunge la 3000 W. Eficienta maxima este de 94%, consumul fara sarcina este de 10 W, iar in modul Search poate cobori la 3 W. Carcasa din aluminiu are grad de protectie IP21, dimensiuni de 375 x 214 x 110 mm si masa de 10 kg.

Echipamentul dispune de port VE.Bus pentru configurare, monitorizare de la distanta si integrare in sistem. Prin interfata corespunzatoare si software de configurare se pot ajusta parametri precum tensiunea si frecventa de iesire, pragurile de tensiune si functia releului programabil. Releul poate fi utilizat pentru alarma generala, subtensiune DC sau comanda de pornire si oprire pentru generator. Pot fi conectate in paralel pana la sase unitati identice, iar configurarea trifazata este de asemenea posibila. Pentru instalare, producatorul recomanda montaj vertical intr-un spatiu uscat si bine ventilat, cu minimum 10 cm spatiu liber in jurul aparatului.

Conectarea la baterie se realizeaza cu respectarea stricta a polaritatii, prin cabluri dimensionate pentru distanta si curentul instalatiei; pentru cablu de 1,5 m este indicata sectiunea de 25 mm2. Iesirea AC necesita cablu cu trei conductoare de 1,5 sau 2,5 mm2, iar carcasa trebuie legata la impamantare. Protectiile integrate acopera scurtcircuitul la iesire, suprasarcina, tensiunea prea mare sau prea mica a bateriei, supratemperatura, prezenta tensiunii AC la iesire si ondulatia DC excesiva. Instalarea, protectiile externe DC si AC, precum si configurarea sistemelor paralele sau trifazate trebuie realizate de personal calificat.

Intrebari frecvente

Ce tip de tensiune furnizeaza invertorul?

Furnizeaza tensiune alternativa sinusoidala pura de 230 V AC, la frecventa standard de 50 Hz. Tensiunea si frecventa pot fi configurate in limitele prevazute de producator.

Ce putere poate livra continuu?

Puterea continua este de 1600 VA, echivalenta cu 1300 W la 25 grade C. La 40 grade C, puterea continua specificata este de 1200 W.

Poate porni motoare sau compresoare?

Da. Tehnologia SinusMax ofera o capacitate ridicata la pornire, iar puterea de varf este de 3000 W, ceea ce ajuta la pornirea unor sarcini precum motoare, compresoare si echipamente frigorifice.

Se pot conecta mai multe invertoare impreuna?

Da. Se pot conecta in paralel maximum sase unitati identice pentru cresterea puterii disponibile. Este posibila si realizarea unei configuratii trifazate, cu configurare corespunzatoare.

Ce conditii sunt importante la montaj?

Aparatul se monteaza intr-un loc uscat, ventilat si cat mai aproape de baterii, fara a fi instalat direct deasupra acestora. Carcasa trebuie impamantata, iar circuitele DC si AC necesita sigurante si protectii dimensionate corect.
