Descriere

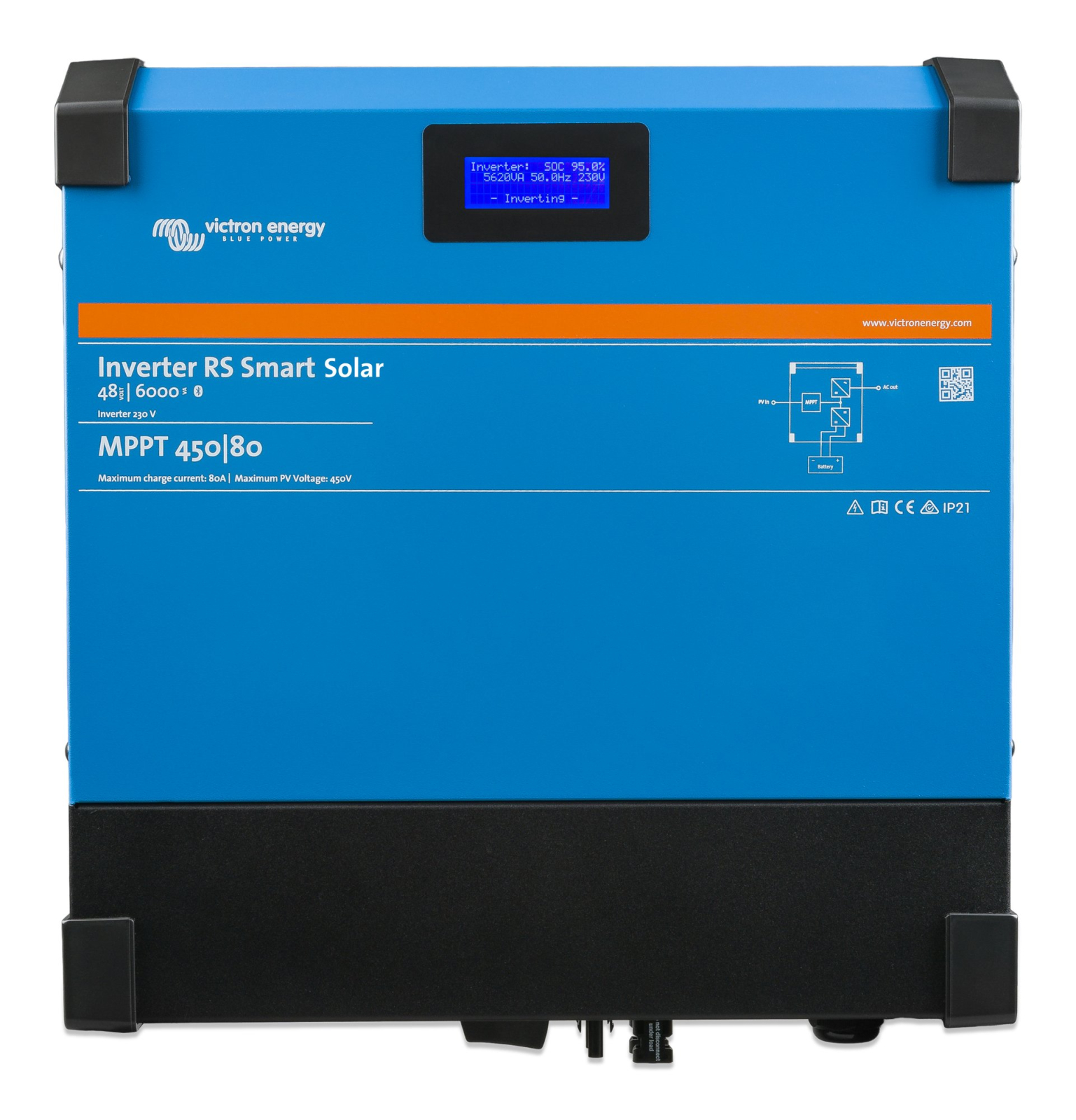

Acest invertor solar este o solutie integrata pentru sisteme fotovoltaice off grid care necesita alimentare AC stabila din baterii de 48 V si energie produsa de panouri. Combina functia de invertor cu unda sinusoidala pura si controlerul de incarcare solar MPPT, fiind potrivit pentru locuinte autonome, aplicatii de backup, cabane, vehicule specializate sau instalatii tehnice cu consumatori de putere ridicata. Afisajul integrat permite urmarirea parametrilor bateriei, invertorului si incarcarii solare, iar conectivitatea Bluetooth simplifica configurarea si monitorizarea locala din aplicatie compatibila.

Intrarea de baterie functioneaza in intervalul 38-62 VDC, iar iesirea furnizeaza 230 VAC plus minus 2 procente la 50 Hz plus minus 0,1 procente, cu curent continuu maxim de 25 A AC. Puterea continua ajunge pana la 5300 W la 52 VDC si 25 grade C, iar puterea de varf este de 9 kW timp de 3 secunde sau 7 kW timp de 4 minute. Randamentul maxim este de 96,5 procente la sarcina de 1 kW. Controlerul solar are doua intrari PV de 3 kW, pentru o putere solara totala de pana la 6000 W, tensiune PV maxima de 450 VDC, domeniu MPPT de 65-450 VDC si tensiune de pornire de 120 VDC.

Montajul se realizeaza pe perete, intr-o pozitie care permite ventilarea corecta si accesul la conexiuni. Bateria se conecteaza prin borne cu surub M8, panourile fotovoltaice prin doua perechi de conectori MC4 pozitiv si negativ, iar circuitul de iesire de 230 V prin borne cu surub pentru conductori de pana la 10 mm2. Pentru extinderea instalatiei sunt disponibile porturi VE Can si VE Direct, doua intrari analogice sau digitale, intrare remote on off, releu programabil si conexiuni pentru masurarea tensiunii si temperaturii bateriei. Echipamentul permite configuratii paralele cu pana la 12 unitati si configuratii trifazate cu pana la 4 unitati pe faza.

Produsul are carcasa din otel, grad de protectie IP21 si clasa de protectie I, fiind destinat montajului in spatii interioare, uscate si ferite de condens. Temperatura de functionare este intre -40 si plus 65 grade C, cu racire asistata de ventilator, iar umiditatea relativa admisa este de maximum 95 procente fara condens. Pentru protectia instalatiei, echipamentul include functii pentru scurtcircuit la iesire, suprasarcina, tensiune prea mica sau prea mare a bateriei, supratemperatura si defect de izolatie PV. Tensiunea maxima in gol a stringurilor fotovoltaice trebuie calculata astfel incat sa nu depaseasca limitele admise ale echipamentului, inclusiv in conditii de temperatura scazuta.

Intrebari frecvente

Pentru ce tip de sistem este potrivit acest invertor?

Este destinat sistemelor fotovoltaice off grid cu baterie de 48 V, unde este necesara alimentarea consumatorilor la 230 V din energie stocata si energie solara.

Ce putere poate furniza la iesire?

Poate furniza pana la 5300 W continuu la 52 VDC si 25 grade C. Pentru pornirea temporara a sarcinilor dificile poate livra 9 kW timp de 3 secunde.

Cate intrari pentru panouri fotovoltaice are?

Are doua intrari MPPT independente, fiecare dimensionata pentru pana la 3 kW de panouri, cu putere solara totala de pana la 6000 W.

Care este tensiunea admisa pentru panourile fotovoltaice?

Domeniul de urmarire MPPT este 65-450 VDC, iar tensiunea de pornire este 120 VDC. Tensiunea maxima a campului fotovoltaic nu trebuie sa depaseasca 450 VDC.

Poate fi monitorizat de la distanta?

Echipamentul are Bluetooth integrat pentru configurare si monitorizare locala. Pentru integrare in sisteme de monitorizare se pot utiliza porturile VE Can si VE Direct, conform configuratiei sistemului.
