Descriere

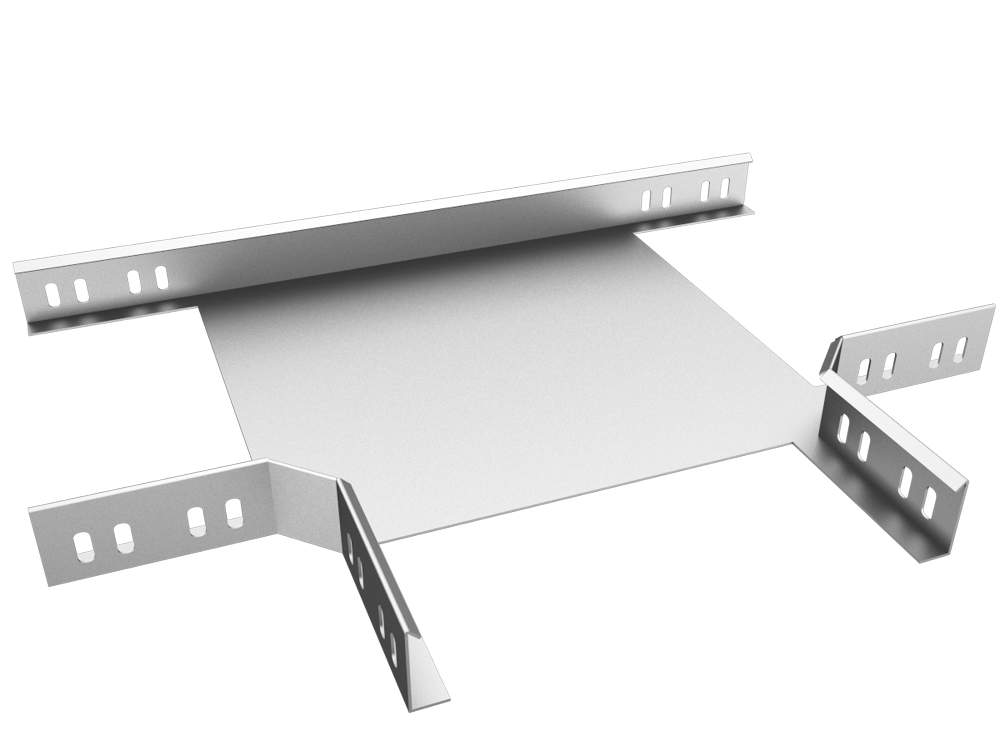

Piesa T este un accesoriu pentru trasee de cabluri realizate cu jgheab metalic perforat. Se utilizeaza pentru formarea unei derivatii orizontale in trei directii, mentinand continuitatea si organizarea traseului de cabluri in tablouri, spatii tehnice, cladiri rezidentiale, comerciale sau industriale.

Componenta este destinata jgheaburilor cu latimea de 50 mm si inaltimea laterala de 40 mm. Este fabricata din tabla de otel pregalvanizata, cu grosimea de 1 mm, iar protectia de tip PG este obtinuta prin galvanizare continua Sendzimir. Finisajul este asociat standardului TS EN 10346:2011. Piesa are perforatii alungite de 9x18 mm pentru fixare si unirea cu elementele de traseu.

Montajul se realizeaza prin alinierea piesei cu cele trei segmente de jgheab compatibile, apoi prin fixarea mecanica in perforatiile existente. Pentru prindere pot fi utilizate seturi de suruburi CFS M6 sau CFS M8, alese in functie de configuratia sistemului si de conditiile de montaj. Se recomanda utilizarea elementelor de fixare potrivite pentru toate punctele de imbinare, astfel incat traseul sa ramana stabil si corect sustinut.

Inainte de instalare, verifica dimensiunile jgheabului, compatibilitatea pieselor de imbinare si capacitatea sistemului de sustinere pentru greutatea cablurilor. Marginile metalice si zonele taiate trebuie manipulate cu echipament de protectie adecvat. Montajul trebuie efectuat cu traseul nealimentat, respectand proiectul electric, regulile de protectie la pamant si cerintele aplicabile instalatiei.

Intrebari frecvente

Pentru ce se foloseste o piesa T la jgheabul metalic perforat?

Se foloseste pentru a crea o ramificatie orizontala in trei directii intr-un traseu de cabluri realizat cu jgheab metalic perforat.

Cu ce dimensiune de jgheab este compatibila aceasta piesa T?

Este destinata sistemelor de jgheab metalic perforat cu latimea de 50 mm si inaltimea laterala de 40 mm.

Din ce material este realizata piesa T?

Este realizata din tabla de otel pregalvanizata, cu grosimea de 1 mm.

Cum se fixeaza piesa T pe traseul de cabluri?

Se monteaza prin alinierea cu segmentele de jgheab si fixarea mecanica prin perforatiile existente. Pentru montaj pot fi folosite seturi de suruburi M6 sau M8 compatibile cu sistemul.

Este necesara verificarea sistemului de sustinere?

Da. Verifica intotdeauna compatibilitatea componentelor, punctele de fixare si capacitatea de incarcare a traseului raportat la greutatea cablurilor instalate.
