Descriere

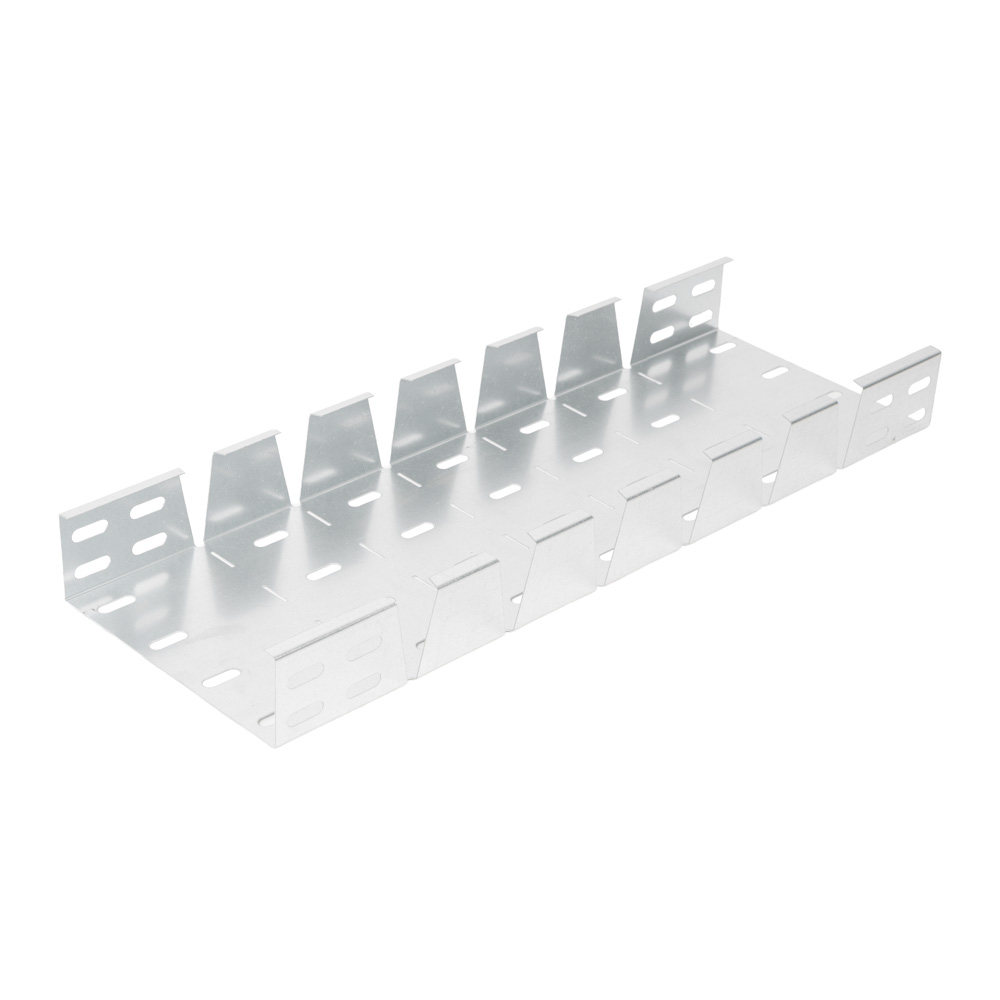

Cotul intern este un accesoriu pentru trasee de cabluri realizate cu jgheab metalic. Acesta este destinat schimbarii directiei traseului pe interior, atunci cand instalatia necesita o coborare sau o urcare controlata intre doua sectiuni de jgheab. Este potrivit pentru lucrari electrice rezidentiale, comerciale si industriale, in zone tehnice, hale, spatii de productie sau cladiri de birouri.

Piesa este configurata pentru jgheab cu latimea de 200 mm si inaltimea laterala de 60 mm. Pentru aceasta dimensiune, catalogul tehnic al sistemului indica grosimea materialului de 1,0 mm. Formatul cotului permite pastrarea continuitatii traseului de cabluri la schimbarea de nivel, cu respectarea sectiunii corespunzatoare jgheabului asociat.

Montajul se realizeaza prin alinierea cotului cu extremitatile tronsoanelor de jgheab compatibile si fixarea mecanica in punctele de imbinare. Pentru piesele de acest tip, sistemul tehnic prevede fixare cu seturi de suruburi si piulite M8, cate patru seturi pentru fiecare muchie de imbinare. Se recomanda verificarea compatibilitatii dimensionale a tuturor elementelor din traseu inainte de instalare.

Inainte de punerea in functiune, cablurile trebuie asezate fara tensionare excesiva si fara muchii care pot deteriora izolatia. Respecta sarcina admisa a traseului, distantele dintre suporturi si regulile de impamantare aplicabile sistemului de jgheab metalic. Montajul trebuie executat de personal calificat, conform proiectului electric si conditiilor reale din santier.

Intrebari frecvente

Pentru ce se foloseste un cot intern de jgheab metalic?

Se foloseste pentru schimbarea de nivel pe interior a unui traseu de cabluri realizat cu jgheab metalic, intre doua tronsoane compatibile.

Cu ce dimensiune de jgheab este compatibila aceasta piesa?

Este destinata jgheaburilor metalice cu latimea de 200 mm si inaltimea laterala de 60 mm.

Care este grosimea materialului?

Pentru configuratia de 200 x 60 mm, grosimea indicata in catalogul tehnic este de 1,0 mm.

Cum se fixeaza cotul la jgheab?

Se aliniaza cu tronsoanele de jgheab si se fixeaza mecanic la muchiile de imbinare. Sistemul tehnic prevede utilizarea seturilor de suruburi si piulite M8 pentru fixare.

Este necesara verificarea traseului inainte de montaj?

Da. Verifica dimensiunile pieselor, pozitia suporturilor, continuitatea impamantarii si spatiul necesar pentru pozarea cablurilor in conditii de siguranta.
