Descriere

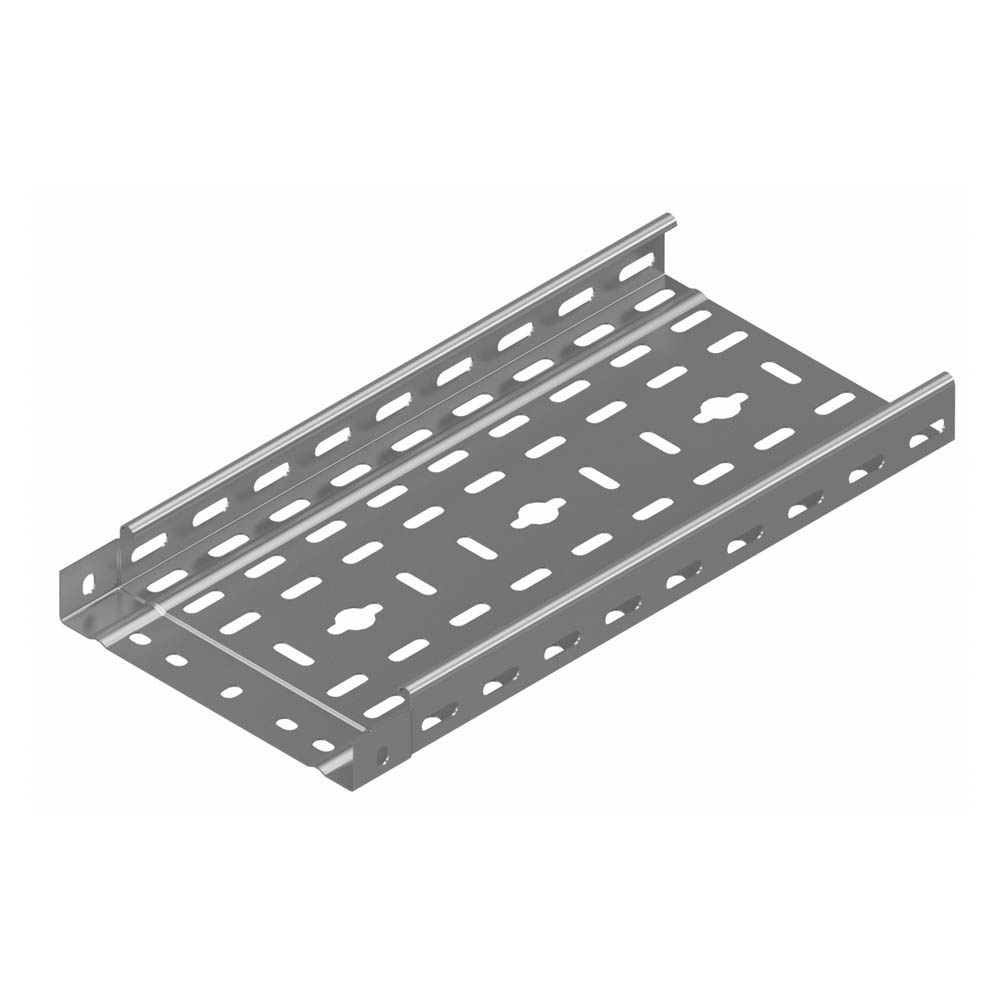

Jgheabul metalic perforat premufat este destinat realizarii traseelor de cabluri in instalatii electrice rezidentiale, comerciale si industriale. Constructia perforata permite organizarea cablurilor si utilizarea accesoriilor compatibile pentru configurarea traseului, iar capetele premufate faciliteaza continuarea liniara a canalului de cablu.

Dimensiunile nominale sunt 200 mm latime si 40 mm inaltime laterala, iar lungimea unei bare este de 3000 mm. Jgheabul este fabricat din tabla de otel cu grosimea de 0,6 mm, pregalvanizata prin procedeul Sendzimir, conform TS EN 10346:2011. Masa indicata este de aproximativ 1,13 kg pe metru.

Pentru montaj, barele se imbina prin zona premufata si se fixeaza cu seturi de suruburi si piulite M6 sau M8. Pentru sectiunea de 200 x 40 mm, documentatia sistemului indica utilizarea a 3 seturi de prindere la o imbinare. Jgheabul se monteaza pe console, trapeze sau alte sisteme de sustinere dimensionate in functie de traseu si de incarcarea efectiva cu cabluri.

Alegerea distantei dintre suporti si a incarcarii admisibile trebuie realizata conform proiectului si conditiilor reale de montaj. Diagramele sistemului sunt raportate la IEC 61537, cu coeficient de siguranta 1,5 si limitarea sagetii maxime la L/100. Se recomanda verificarea fixarilor, a continuitatii traseului si a protectiei marginilor cablurilor inainte de punerea instalatiei in exploatare.

Intrebari frecvente

Care sunt dimensiunile jgheabului metalic perforat?

Jgheabul are latimea de 200 mm, inaltimea laterala de 40 mm si lungimea de 3000 mm.

Din ce material este realizat jgheabul?

Este realizat din tabla de otel pregalvanizata prin procedeul Sendzimir, cu grosimea de 0,6 mm.

Cum se realizeaza imbinarea dintre doua bare?

Barele se imbina prin capetele premufate si se fixeaza cu seturi de suruburi si piulite M6 sau M8. Pentru dimensiunea 200 x 40 mm sunt indicate 3 seturi de prindere la imbinare.

Este potrivit pentru instalatii industriale?

Da, poate fi utilizat pentru trasee de cabluri in instalatii rezidentiale, comerciale si industriale, cu respectarea proiectului, a incarcarii admisibile si a distantei corecte dintre suporti.

Ce masa are jgheabul?

Masa indicata este de aproximativ 1,13 kg pe metru.
