Descriere

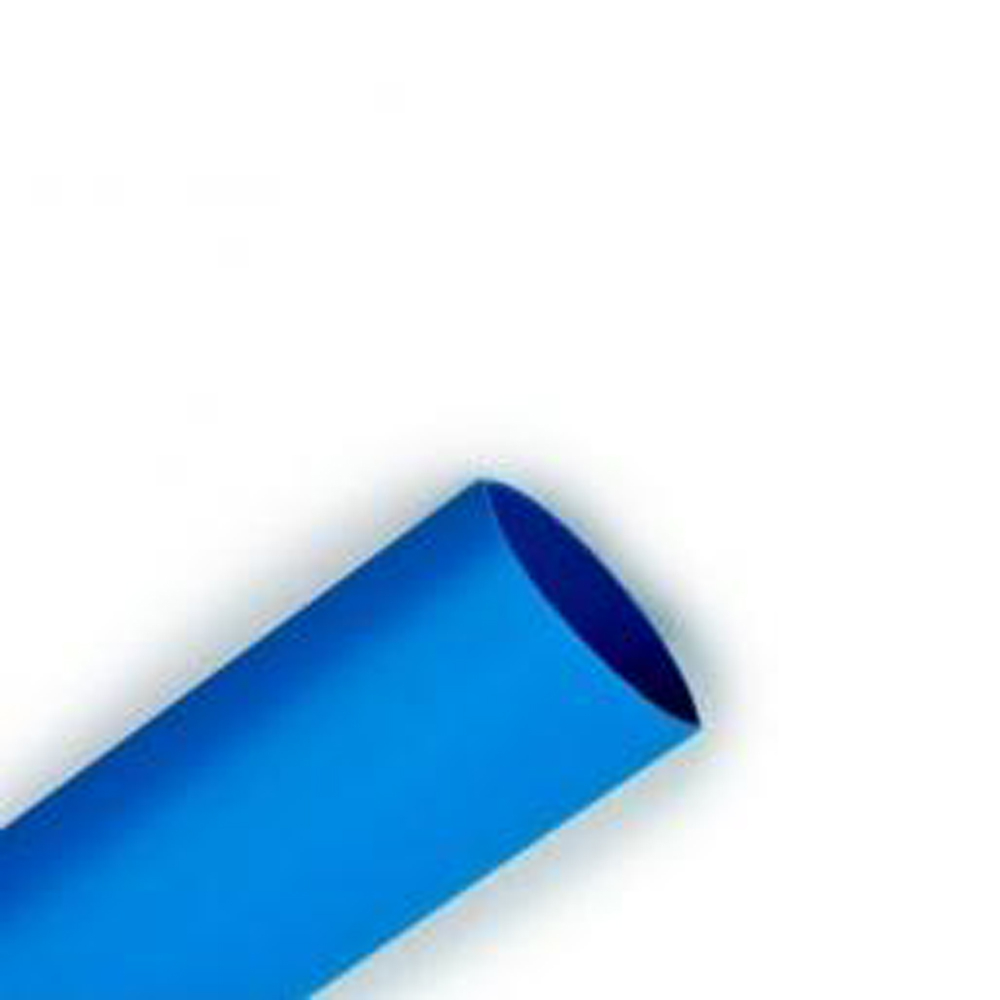

Tubul termocontractabil SR1F este destinat izolarii, marcarii si protectiei mecanice a conductoarelor, conexiunilor si cablurilor electrice. Varianta albastra este potrivita pentru identificarea circuitelor si realizarea unor finisaje ordonate in tablouri electrice, instalatii, echipamente sau lucrari de service. Constructia cu perete subtire, fara adeziv, mentine flexibilitatea dupa contractare si permite aplicarea pe componente cu diametrul corespunzator.

Produsul are lungimea de 1200 mm, diametrul interior initial de 6.4 mm si diametrul interior dupa contractare de 3.2 mm. Raportul de contractie este 2:1, grosimea peretelui este de 0.64 mm, iar tensiunea nominala de izolatie a seriei este de 1 kV. Tubul este realizat din poliolefina reticulata, fara plumb si cadmiu, iar materialul este destinat utilizarii in intervalul de temperatura de la -55 grade C pana la +125 grade C. Temperatura de contractare este peste 110 grade C.

Pentru montaj, se taie segmentul necesar si se introduce pe conductor sau pe zona de conexiune inainte de realizarea terminatiei, atunci cand configuratia instalatiei o permite. Diametrul initial trebuie sa permita trecerea usoara peste componenta acoperita, iar diametrul final de 3.2 mm trebuie sa asigure fixarea dupa incalzire. Contractarea se realizeaza uniform cu o sursa de aer cald controlata, prin deplasarea treptata a fluxului de caldura de-a lungul tubului pentru obtinerea unei acoperiri regulate.

Tubul are proprietati de autostingere, rezistenta la agenti chimici si radiatii UV, fiind non-coroziv si inscriptibil. Seria este aprobata conform UL si este in conformitate cu cerintele MIL-I-23053/5, clasa 1. Lucrarile se executa numai cu circuitul scos de sub tensiune, iar incalzirea trebuie efectuata controlat pentru a evita deteriorarea izolatiei cablului, a conductoarelor sau a echipamentelor din apropiere.

Intrebari frecvente

Care sunt diametrele tubului termocontractabil?

Diametrul interior inainte de contractare este de 6.4 mm, iar diametrul interior dupa contractare este de 3.2 mm.

Ce lungime are tubul?

Tubul este livrat sub forma de bara cu lungimea de 1200 mm.

Are adeziv la interior?

Nu. Este un tub termocontractabil cu perete subtire, fara adeziv interior.

La ce temperatura incepe contractarea?

Temperatura de contractare este peste 110 grade C. Pentru o aplicare uniforma se recomanda folosirea unei surse de aer cald controlate.

Pentru ce poate fi folosit tubul albastru?

Este potrivit pentru izolarea, marcarea, protectia mecanica si organizarea conexiunilor electrice, conductoarelor si cablurilor cu dimensiuni compatibile.
