Descriere

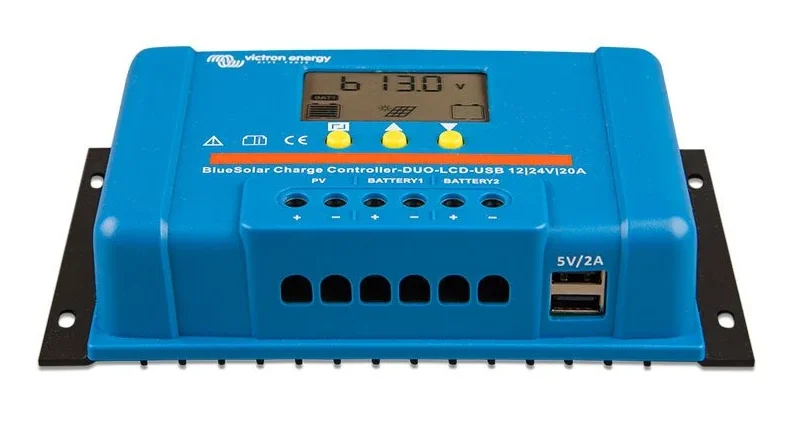

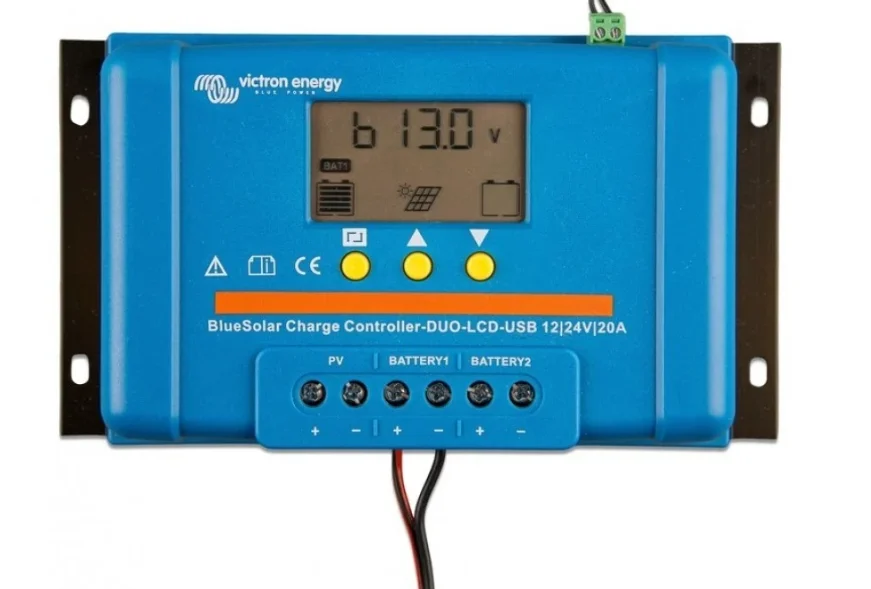

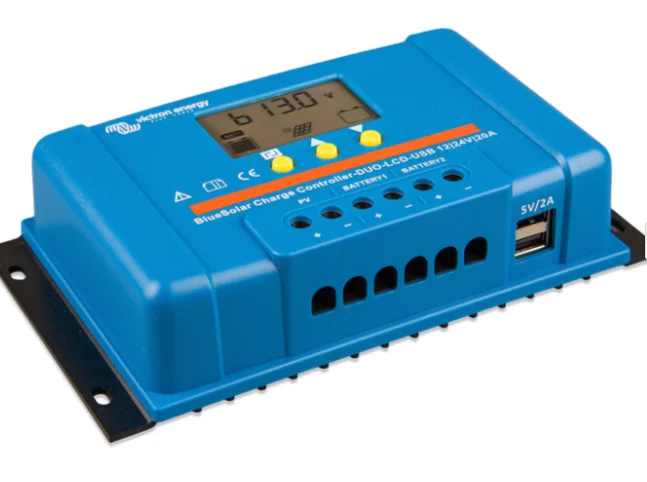

BlueSolar PWM DUO LCD USB este un regulator de incarcare solar cu tehnologie PWM, conceput pentru sisteme fotovoltaice autonome de 12V sau 24V. Modelul poate incarca doua baterii separate, fiind potrivit pentru aplicatii mobile, ambarcatiuni, autorulote sau sisteme off-grid unde exista, de exemplu, o baterie de pornire si una de consum. Afisajul LCD permite urmarirea tensiunii bateriilor, a tensiunii panoului, a curentului de incarcare, a starii de incarcare si a temperaturii controllerului.

Regulatorul are curent nominal de incarcare de 20A, distribuit in total catre cele doua iesiri de baterie. Detecteaza automat sistemele de 12V sau 24V, cu exceptia configuratiilor LiFePO4, pentru care tensiunea sistemului trebuie stabilita corect la instalare. Este compatibil cu baterii plumb acid AGM, GEL si cu electrolit lichid, precum si cu baterii LiFePO4 prevazute cu BMS intern. Algoritmul de incarcare in trei etape bulk, absorbtie si float este programabil, iar raportul de distribuire a curentului intre cele doua baterii poate fi configurat. Puterea maxima recomandata a panourilor este de 240W in sistem 12V si 480W in sistem 24V.

Pentru conectare, bateria 1 trebuie racordata intotdeauna prima, astfel incat regulatorul sa poata identifica tensiunea sistemului. Apoi se conecteaza bateria 2, iar la final panoul sau campul fotovoltaic; la demontare se aplica ordinea inversa. Pentru sisteme de 12V sunt recomandate panouri cu 36 de celule, iar pentru sisteme de 24V panouri cu 72 de celule sau doua panouri de 36 de celule montate in serie. Bornele accepta conductori de pana la 16 mm2, iar carcasa se monteaza vertical pe perete, exclusiv la interior.

Cele doua porturi USB furnizeaza 5V, cu un curent total maxim de 2A pentru ambele porturi, pentru alimentarea dispozitivelor compatibile. Senzorul extern de temperatura este inclus si ajusteaza tensiunea de absorbtie in functie de temperatura bateriei. Echipamentul are protectie la polaritate inversa pentru panou si baterie, protectie la supratemperatura si deconectare la tensiune joasa. Carcasa are grad de protectie IP20, iar produsul respecta standardele IEC 62109-1, EN 61000-6-1, EN 61000-6-3 si ISO 7637-2.

Intrebari frecvente

Poate incarca doua baterii separate?

Da. Regulatorul are doua iesiri pentru baterii separate si permite configurarea raportului de distribuire a curentului de incarcare intre acestea.

Este compatibil cu baterii LiFePO4?

Da, este compatibil cu baterii LiFePO4 prevazute cu BMS intern. Pentru LiFePO4, detectia automata a tensiunii sistemului nu se aplica, astfel ca instalarea trebuie realizata corect pentru sistemul de 12V sau 24V.

Ce putere de panouri poate fi utilizata?

Puterea maxima recomandata este de 240W pentru un sistem de 12V si 480W pentru un sistem de 24V.

Cum se realizeaza ordinea corecta de conectare?

Se conecteaza mai intai bateria 1, apoi bateria 2 si la final panoul fotovoltaic. La deconectare, ordinea se aplica invers.

Porturile USB pot alimenta doua dispozitive simultan?

Da, sunt disponibile doua porturi USB de 5V. Curentul maxim este de 2A cumulat pentru ambele porturi.
