Descriere

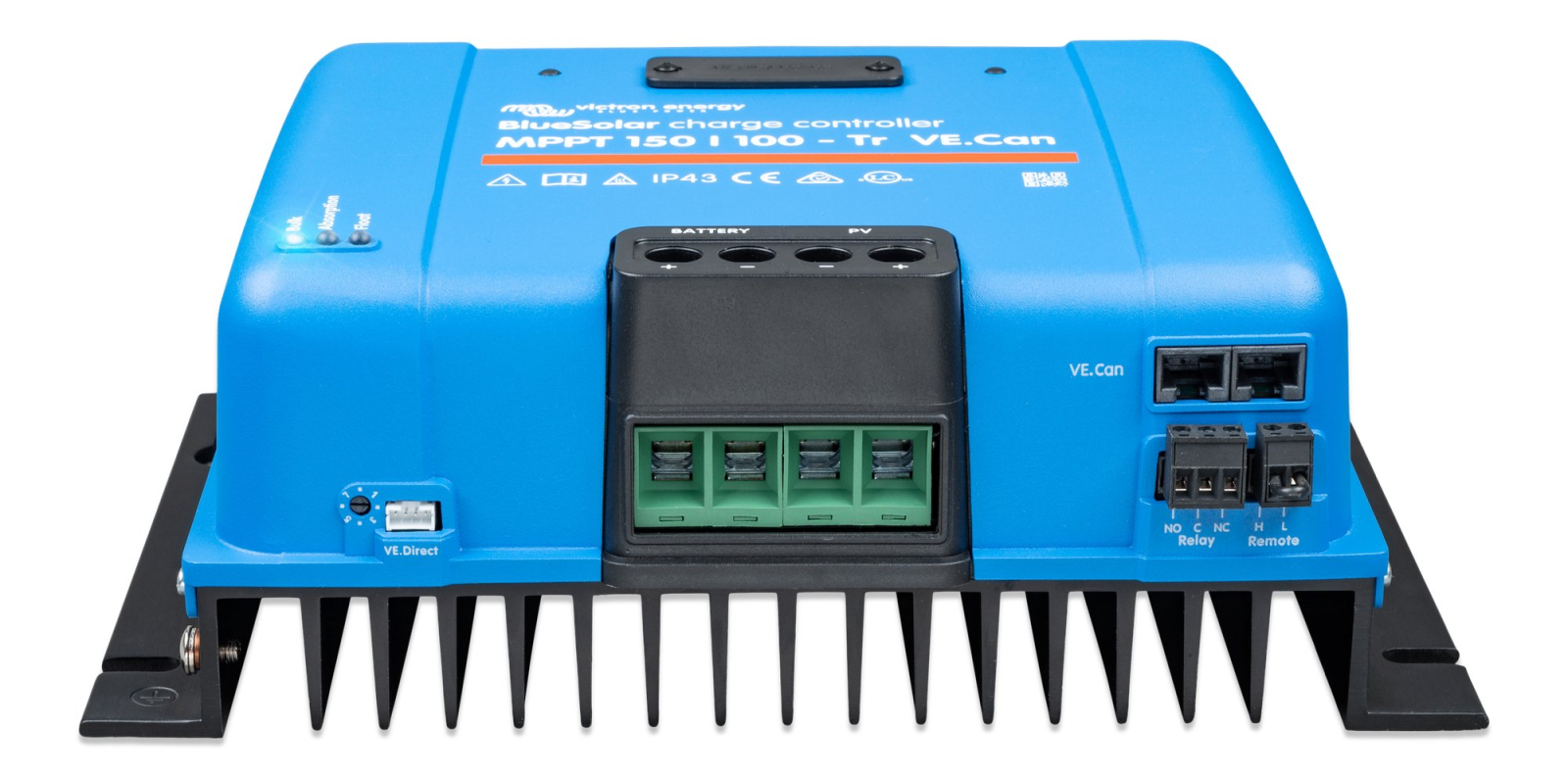

Regulatorul de incarcare solar BlueSolar MPPT 150/100-Tr VE.Can este proiectat pentru conversia eficienta a energiei din panouri fotovoltaice si incarcarea bancurilor de baterii. Algoritmul MPPT cu urmarire foarte rapida identifica punctul optim de putere al generatorului solar, inclusiv in conditii de iradiere variabila sau umbrire partiala. Constructia fara ventilator contribuie la o functionare silentioasa, adecvata instalatiilor rezidentiale, comerciale, off-grid si de back-up cu acumulatori.

Modelul are tensiune maxima in gol a generatorului fotovoltaic de 150 V, cu limita de pornire si functionare de 145 V, curent nominal de incarcare de 100 A si curent maxim de scurtcircuit PV de 70 A. Puterea fotovoltaica nominala este de 1450 W la sisteme de 12 V, 2900 W la 24 V, 4350 W la 36 V si 5800 W la 48 V. Functioneaza cu baterii de 12 V, 24 V si 48 V cu selectare automata, iar configurarea pentru 36 V necesita unealta software. Randamentul maxim este de 98%, iar algoritmul de incarcare este adaptiv, multietapa, cu opt programe preconfigurate sau profil definit de utilizator.

Versiunea Tr utilizeaza borne cu surub pentru conexiunea panourilor si a bateriei, acceptand conductori de pana la 35 mm2 sau AWG2. Carcasa are dimensiunile de 216 x 295 x 103 mm si greutatea de 4.5 kg. Pentru integrare si monitorizare sunt disponibile porturile VE.Can si VE.Direct, comanda remote on off cu conector bipolar, releu programabil si posibilitatea de conectare sincronizata in paralel a pana la 25 de regulatoare prin VE.Can. Se poate utiliza si un afisaj LCD plug-in compatibil, iar masurarea externa a tensiunii, temperaturii si curentului bateriei este posibila prin accesorii compatibile.

Montajul se realizeaza in interior, intr-un spatiu neconditionat, respectand gradul de protectie IP43 pentru componentele electronice si IP22 in zona conexiunilor. Conectati mai intai bateria, asteptati detectarea tensiunii sistemului, verificati configuratia si apoi conectati panourile fotovoltaice; bornele PV si baterie se strang la 2.4 Nm. Utilizati siguranta corespunzatoare pe circuitul bateriei, intre 120 A si 140 A pentru acest model, si verificati strict polaritatea. Protectiile electronice includ inversarea polaritatii PV, scurtcircuit la iesire si supratemperatura. Temperatura de functionare este intre -30 grade C si +60 grade C, cu putere nominala completa pana la 40 grade C.

Intrebari frecvente

Ce tensiune maxima poate avea sirul de panouri fotovoltaice?

Tensiunea maxima in gol a generatorului fotovoltaic este de 150 V in cele mai reci conditii. Limita de pornire si functionare este de 145 V.

Ce baterii poate incarca acest regulator MPPT?

Este destinat sistemelor cu baterii de 12 V, 24 V si 48 V cu selectare automata. Sistemele de 36 V pot fi configurate prin unealta software.

Care este curentul maxim de incarcare?

Curentul nominal maxim de incarcare a bateriei este de 100 A.

Poate functiona impreuna cu mai multe regulatoare?

Da. Prin VE.Can se pot sincroniza si conecta in paralel pana la 25 de regulatoare compatibile, pentru monitorizare si incarcare coordonata.

In ce ordine se fac conexiunile electrice?

Se conecteaza mai intai bateria, se asteapta detectarea tensiunii sistemului, se verifica setarile si apoi se conecteaza generatorul fotovoltaic. Polaritatea trebuie verificata inaintea alimentarii.
