Descriere

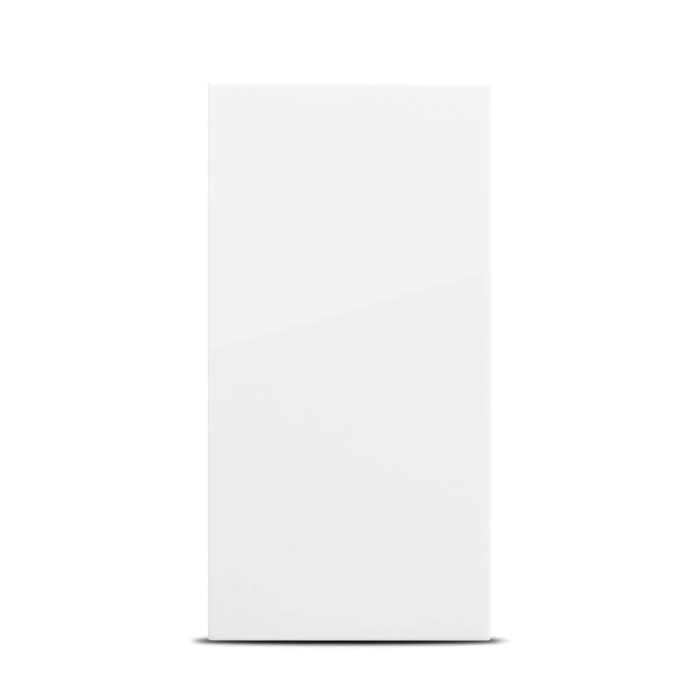

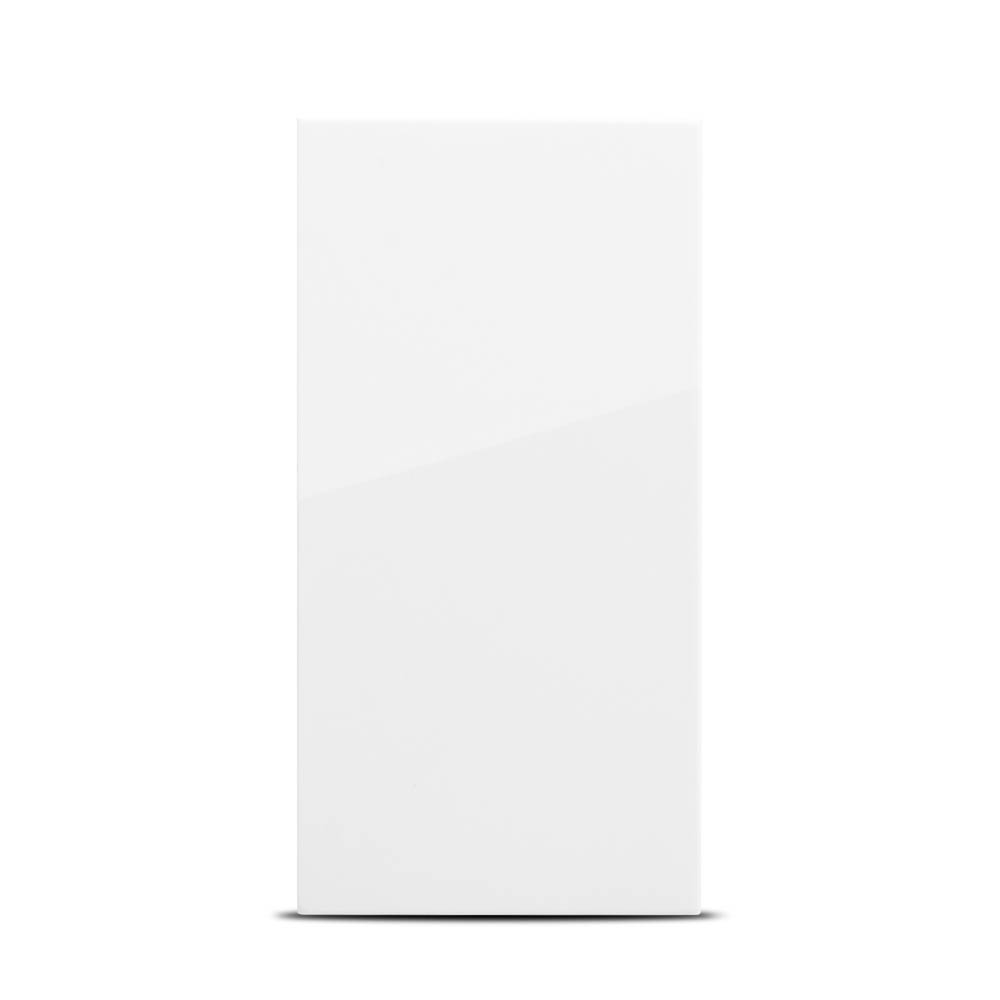

Acest intrerupator cruce din gama New Unica este un mecanism electromecanic destinat comenzilor de iluminat. Se utilizeaza in instalatii in care acelasi corp de iluminat trebuie controlat din trei sau mai multe puncte, fiind montat intre doua intrerupatoare cap scara. Formatul de 1 modul permite integrarea in configuratii modulare pentru locuinte, birouri, hoteluri si spatii comerciale.

Mecanismul are curent nominal de 10AX si tensiune operationala nominala de 250 V c.a., la frecventa de 50/60 Hz. Este echipat cu o clapeta si borne fara surub pentru conectarea conductoarelor rigide sau flexibile cu sectiunea de pana la 2,5 mm2. Dimensiunile mecanismului sunt de 45 x 22,5 x 37,75 mm, iar adancimea minima indicata pentru doza este de 24,65 mm. Gradul de protectie este IP4X, iar rezistenta mecanica la impact este IK04.

Montajul se realizeaza incastrat, prin fixarea mecanismului prin clipsare in suportul compatibil. Bornele rapide simplifica introducerea conductorilor si contribuie la realizarea unei conexiuni ordonate. Pentru o instalatie completa, mecanismul se asociaza cu suport, rama si elementul frontal compatibile din aceeasi gama modulara. Conectarea trebuie facuta conform schemei de comanda cruce, intre cele doua puncte de comanda cap scara.

Produsul are o durabilitate electrica declarata de 20.000 de cicluri la cos phi 0,6, rezistenta de izolatie mai mare de 5 MOhm la 500 V si rigiditate dielectrica de 2.000 V. Carcasa si clapeta sunt realizate din materiale termoplastice, cu finisaj lucios, rezistente la radiatii UV si la diversi agenti chimici. Se recomanda intreruperea alimentarii inainte de interventie si efectuarea montajului de catre personal calificat, cu respectarea normelor aplicabile instalatiilor electrice de joasa tensiune.

Intrebari frecvente

La ce foloseste un intrerupator cruce?

Se foloseste pentru controlul aceluiasi circuit de iluminat din trei sau mai multe puncte. Se monteaza intre doua intrerupatoare cap scara.

Ce tip de conexiuni are?

Este prevazut cu borne fara surub, compatibile cu conductori rigizi sau flexibili cu sectiunea de pana la 2,5 mm2.

Care sunt valorile electrice nominale?

Mecanismul este dimensionat pentru 10AX, 250 V c.a. si frecventa de 50/60 Hz.

Este inclusa rama decorativa?

Produsul este mecanismul de intrerupator. Suportul, rama si elementul frontal se aleg separat, din gama compatibila.

Poate fi instalat in spatii umede?

Are grad de protectie IP4X, destinat protectiei fata de patrunderea corpurilor solide. Alegerea pentru spatii umede trebuie facuta in functie de zona de montaj si de cerintele specifice de protectie ale instalatiei.
