Descriere

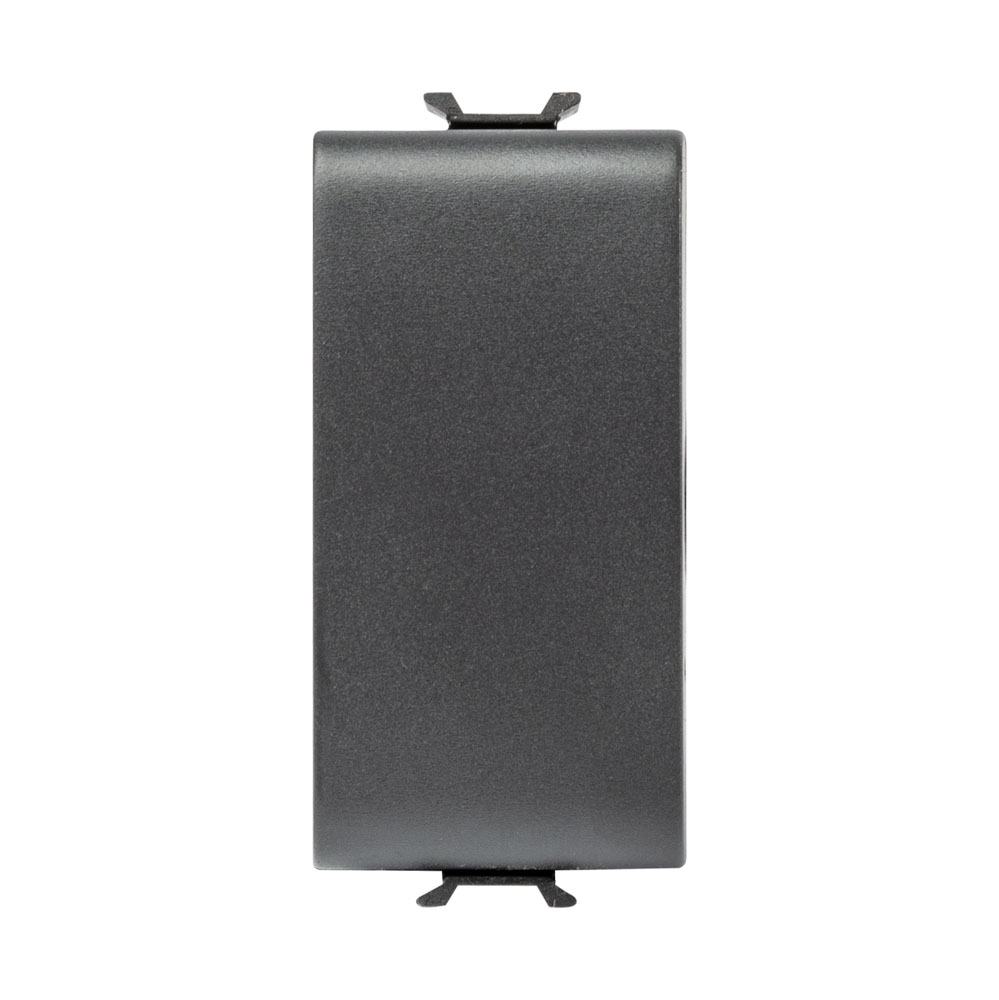

Acest intrerupator cruce modular este destinat realizarii circuitelor de iluminat controlate din trei sau mai multe puncte. Se monteaza intre doua intrerupatoare cap scara si permite comanda aceleiasi lampi sau a aceluiasi grup de lampi din zone diferite ale incaperii. Finisajul negru satinat il recomanda pentru configuratii de aparataj cu aspect modern, iar formatul de 1 modul permite integrarea alaturi de alte functii compatibile din aceeasi gama modulara.

Aparatul are configuratie 1P, tensiune nominala de 250 V c.a. si curent nominal 16AX. Este conform cu standardul EN 60669-1, suporta o putere nominala de pana la 200 W pentru lampi LED la 230 V si are rezistenta de izolatie mai mare de 5 MOhm. Rezista la 40.000 de schimbari de pozitie la curent nominal, 250 V c.a. si cos phi 0,6. Corpul este realizat din tehnopolimer, iar aparatul este prevazut cu tasta neutra, fara functie de iluminare inclusa.

Conectarea se realizeaza prin borne cu surub. Bornele accepta conductori flexibili cu sectiuni de la 0,75 la 2 x 4 mm2 si conductori rigizi cu sectiuni de la 0,5 la 2 x 2,5 mm2. Dimensiunile indicate in fisa tehnica sunt de aproximativ 44 x 29,8 x 18,7 mm. Pentru instalare, mecanismul se integreaza intr-un suport si o rama compatibile cu sistemul modular ChorusSmart, inclusiv pentru configuratii pe doze dreptunghiulare, patrate sau rotunde, in functie de suportul ales.

Pentru siguranta, instalarea trebuie efectuata numai cu circuitul scos de sub tensiune si de catre personal calificat. Se vor respecta schema corecta pentru circuit cu doua intrerupatoare cap scara si unul sau mai multe intrerupatoare cruce, precum si sectiunile admise ale conductoarelor. Produsul a trecut testul cu bila la 125 grade C si testul cu fir incandescent la 850 grade C; forta de retinere a conductorului in borna este mai mare de 50 N.

Intrebari frecvente

La ce se foloseste un intrerupator cruce?

Se foloseste pentru controlul aceluiasi circuit de iluminat din trei sau mai multe puncte. Se monteaza intre doua intrerupatoare cap scara.

Care este capacitatea electrica nominala?

Aparatul este evaluat la 16AX si 250 V c.a. Pentru lampi LED la 230 V, puterea nominala indicata este de 200 W.

Ce conductori pot fi conectati la borne?

Bornele cu surub accepta conductori rigizi de la 0,5 la 2 x 2,5 mm2 si conductori flexibili de la 0,75 la 2 x 4 mm2.

Este inclusa rama de finisaj?

Mecanismul se utilizeaza impreuna cu suport si rama compatibile din aceeasi gama modulara. Aceste componente se aleg separat, in functie de configuratia dorita.

Este potrivit pentru montaj incastrat?

Da. Se integreaza in sisteme modulare pentru montaj incastrat, folosind suportul potrivit pentru tipul de doza si rama compatibila.
