Descriere

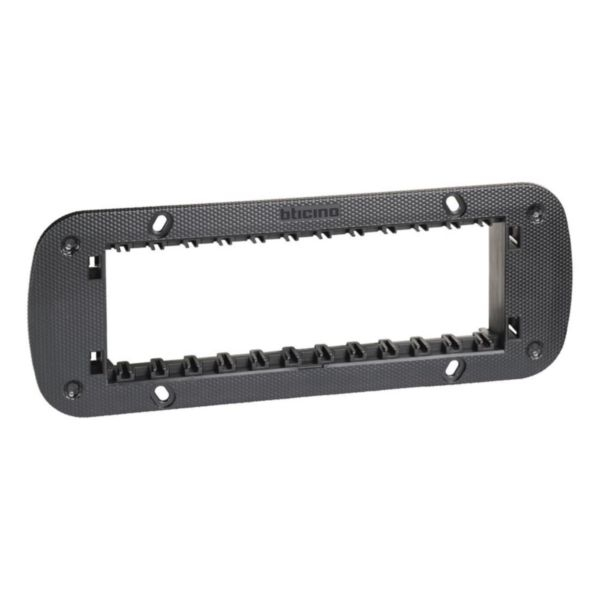

Suportul de montare pentru 6 module este un element de baza pentru realizarea instalatiilor de aparataj modular din seria Living Now. Acesta sustine mecanismele modulare si rama ornamentala compatibila, permitand organizarea unei configuratii ample de comenzi, prize sau alte functii pe acelasi post de instalare. Este destinat utilizarii in instalatii rezidentiale si tertiare, pentru montaj incastrat.

Constructia este realizata din tehnopolimer termoplastic foarte rigid, conceput pentru stabilitate la fixarea pe perete. Suportul are capacitatea de 6 module dispuse pe un singur rand, dimensiunile exterioare de 187 x 72 mm si adancimea de 20 mm. Sistemul de fixare este de tip montaj rapid, iar produsul este livrat cu suruburi autofiletante de 20 mm. Nu include doza de montaj incorporata si nu este destinat fixarii pe sina DIN de 35 mm.

Montajul se realizeaza incastrat, pe o doza compatibila cu configuratia de 6 module. Suportul poate fi orientat orizontal sau vertical, iar inserarea mecanismelor se face din partea frontala. Dupa fixarea suportului cu suruburile incluse, se monteaza mecanismele modulare compatibile si apoi rama ornamentala de 6 module din aceeasi serie. Valva de protectie inclusa protejeaza aparatajul impotriva murdaririi sau zgarierii in timpul lucrarilor de constructie si finisare.

Pentru o instalare corecta, se recomanda verificarea compatibilitatii dintre doza, suport, mecanisme si rama ornamentala inainte de montaj. Lucrarile asupra instalatiei electrice trebuie efectuate cu alimentarea oprita si de personal calificat, conform cerintelor aplicabile instalatiilor electrice. Suportul se utilizeaza numai in aplicatii de montaj incastrat pentru care a fost proiectat.

Intrebari frecvente

Pentru cate module este destinat acest suport de montare?

Suportul este proiectat pentru montarea a 6 module pe un singur rand.

Ce dimensiuni are suportul?

Dimensiunile sunt 187 mm latime, 72 mm inaltime si 20 mm adancime.

Ce accesorii sunt incluse pentru montaj?

Produsul este furnizat cu valva de protectie si suruburi autofiletante de 20 mm pentru fixare.

Se poate monta atat orizontal, cat si vertical?

Da, suportul permite orientare orizontala sau verticala, in functie de configuratia instalatiei.

Este compatibil cu orice mecanism modular?

Este destinat mecanismelor si ramelor ornamentale compatibile din seria Living Now. Verificati compatibilitatea tuturor componentelor inainte de instalare.
