Descriere

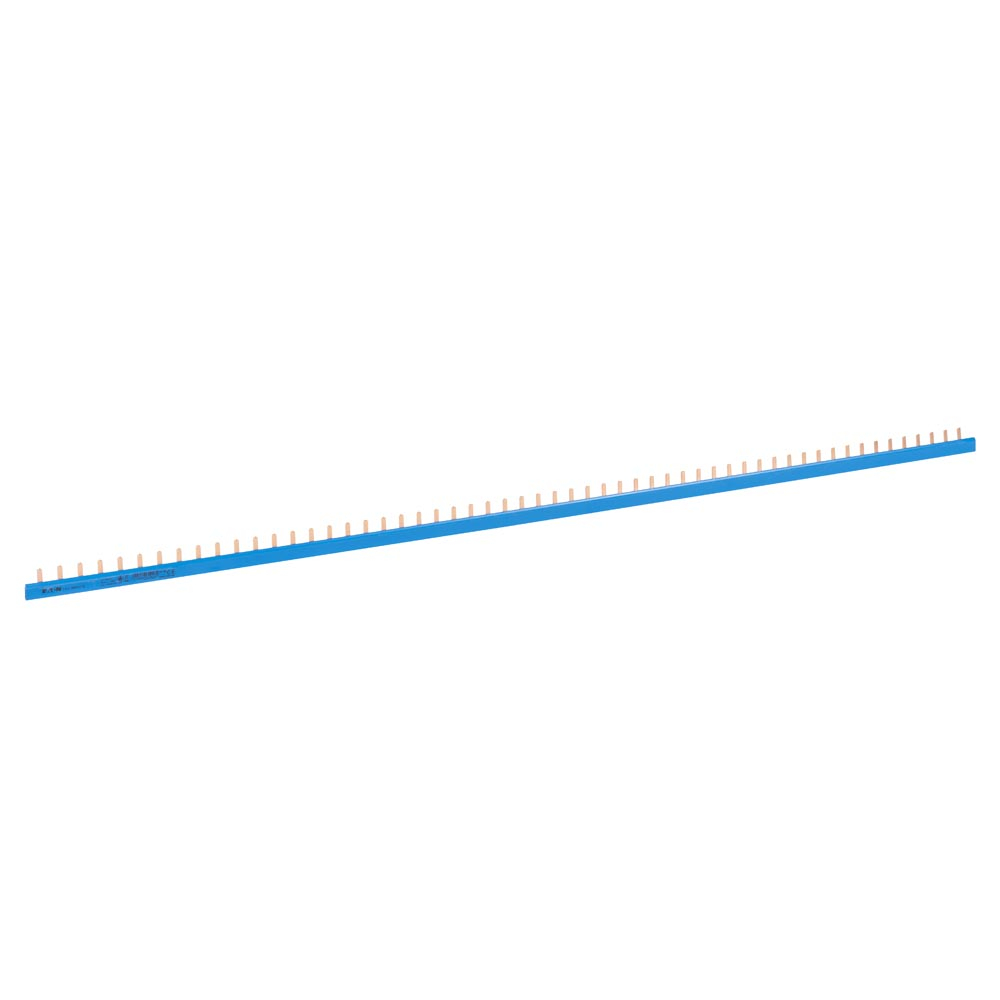

Bara tip pin monofazata albastra este un accesoriu pentru distributia electrica in tablouri, conceput pentru realizarea unei alimentari ordonate a aparatelor compatibile cu bara de nul. Constructia dreapta si izolata faciliteaza organizarea conexiunilor, iar culoarea albastra permite identificarea vizuala clara a circuitului de nul in cadrul instalatiei.

Produsul are sectiunea de 16 mm2, curent nominal permanent Iu de 63 A si tensiune operationala nominala maxima Ue de 415 V. Este realizat pentru o faza, are 2 poli si conexiune electrica de tip pin. Pasul modular este de 17,95 mm, iar bara este adecvata pentru pana la 56 de aparate compatibile cu conductor sau bara de nul. Curentul conditionat nominal de scurtcircuit Iq este de 25 kA.

Lungimea nominala este de 1 m, iar dimensiunile declarate sunt 1008 x 27,8 x 4,4 mm. Bara poate fi taiata la dimensiunea necesara, pentru adaptarea la configuratia tabloului electric si la numarul de aparate instalate. Montajul se realizeaza prin introducerea pinilor in bornele aparatelor compatibile, cu respectarea pasului si a cerintelor de conectare ale acestora.

Produsul este izolat si conform cu cerintele RoHS. Instalarea, debitarea si verificarea strangerii conexiunilor trebuie efectuate numai cu alimentarea intrerupta si de catre personal calificat. Nu se va depasi curentul nominal de 63 A, tensiunea maxima de 415 V sau capacitatea de scurtcircuit declarata, iar compatibilitatea cu aparatele din tablou trebuie confirmata inainte de punerea in functiune.

Intrebari frecvente

Pentru ce se utilizeaza aceasta bara tip pin?

Se utilizeaza pentru distributia conductorului de nul in tablouri electrice, catre aparate compatibile cu bara de nul si conectare de tip pin.

Care sunt valorile electrice principale?

Bara are sectiunea de 16 mm2, curent nominal permanent de 63 A, tensiune operationala maxima de 415 V si curent conditionat nominal de scurtcircuit de 25 kA.

Poate fi taiata la dimensiunea dorita?

Da. Bara este declarata ca fiind debitabila, astfel incat poate fi adaptata la configuratia tabloului electric.

Cu cate aparate poate fi folosita?

Este adecvata pentru pana la 56 de aparate compatibile cu bara de nul, avand pas modular de 17,95 mm.

Ce masuri trebuie respectate la montaj?

Montajul se face cu instalatia scoasa de sub tensiune, de personal calificat, dupa verificarea compatibilitatii bornelor aparatelor si a limitarilor electrice ale circuitului.
