Descriere

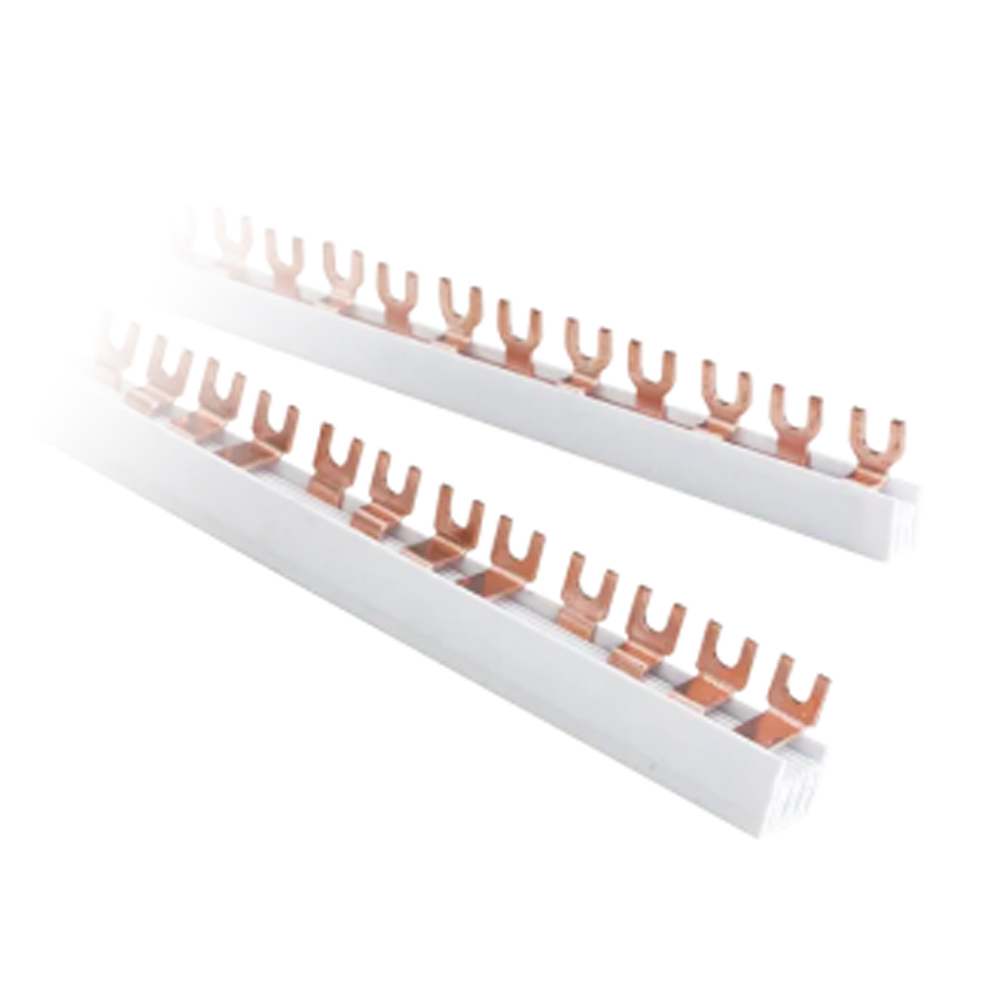

Bara tip furca tetrapolara cu profil U este destinata distribuirii ordonate a alimentarii catre un grup de aparate modulare din tablouri electrice. Aceasta permite alimentarea simultana a circuitelor si contribuie la realizarea unei conexiuni uniforme, cu mai putine conductoare individuale intre aparatele de protectie.

Produsul are conductor din cupru cu lungimea de 1 m, configuratie U cu 4 poli si 13 pozitii de conectare. Curentul admis este de 63 A la alimentare dintr-un singur punct si de pana la 90 A la alimentare din doua puncte, conform datelor tehnice ale producatorului. Tensiunea nominala de lucru este 230/400 V, tensiunea de izolatie este 500 V, iar rezistenta la incalzire anormala si foc este indicata la 960 grade C timp de 3 secunde. Produsul este realizat conform standardului EN 61210.

Conectarea se face in bornele de racord ale intreruptoarelor modulare compatibile cu profilul U. Bara se dimensioneaza la lungimea necesara numai cu scule adecvate, iar toate punctele de contact trebuie introduse complet in borne si stranse la cuplul recomandat de producatorul aparatajului. Inainte de montaj, se verifica numarul de module, pozitia fazelor si compatibilitatea mecanica a bornelor.

Montajul si interventiile se efectueaza exclusiv cu tabloul scos de sub tensiune, de catre personal calificat. Nu se depaseste curentul admis si se respecta conditiile de protectie ale tabloului, sectiunea conductoarelor de alimentare si instructiunile aparatelor conectate. Verificarea strangerii bornelor si a izolatiei dupa instalare este necesara pentru mentinerea unei exploatari sigure.

Intrebari frecvente

Pentru ce se utilizeaza o bara tip furca tetrapolara?

Este utilizata pentru alimentarea simultana si ordonata a mai multor aparate modulare dintr-un tablou electric, pe patru poli.

Care este curentul nominal al barei?

Curentul admis este de 63 A la alimentare dintr-un singur punct. In cazul alimentarii din doua puncte, valoarea indicata de producator este de pana la 90 A.

Ce lungime si cate pozitii de conectare are?

Bara are lungimea de 1 m si dispune de 13 pozitii de conectare pentru aparataj modular tetrapolar.

Cum se conecteaza bara in tablou?

Se introduce in bornele de racord ale intreruptoarelor modulare compatibile cu profilul U, cu alimentarea oprita. Bornele trebuie stranse conform instructiunilor producatorului aparatajului.

Este necesara verificarea compatibilitatii cu intreruptoarele modulare?

Da. Inainte de montaj trebuie verificata compatibilitatea profilului barei cu geometria bornelor, numarul de module si ordinea conexiunilor din tablou.
