Descriere

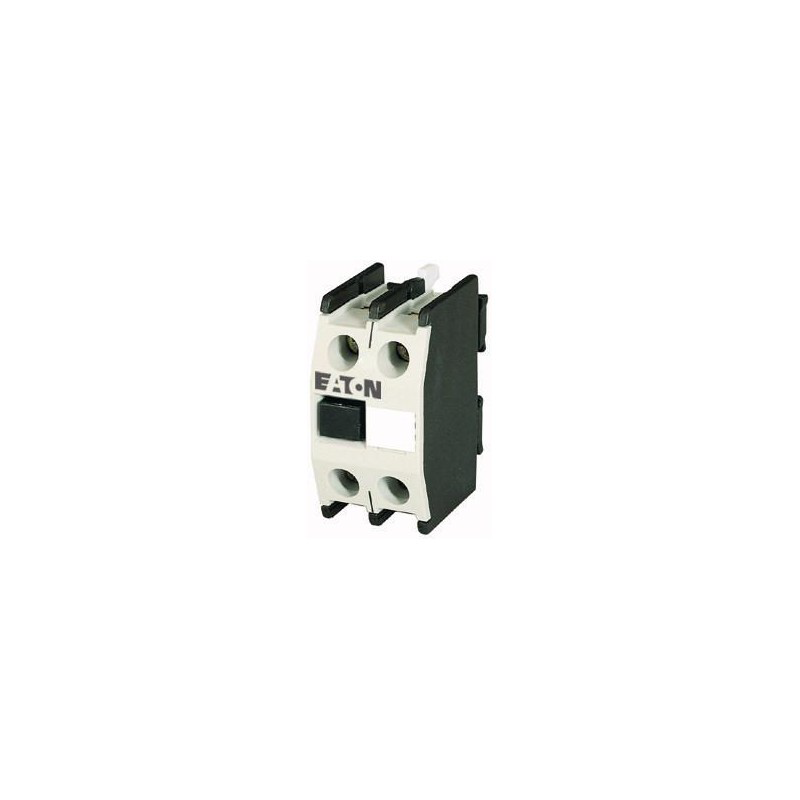

Blocul de contacte auxiliare este un accesoriu pentru contactoare, utilizat pentru realizarea circuitelor de comanda, semnalizare, interblocare si monitorizare a starii echipamentului. Configuratia cu un contact normal deschis si un contact normal inchis permite transmiterea simultana a doua semnale distincte catre automatizari, relee, lampi de semnalizare sau intrari de control. Este destinat aplicatiilor standard din tablouri electrice industriale, comerciale si rezidentiale avansate.

Modulul are 2 poli, cu 1 contact NO si 1 contact NC, contacte opuse interblocate in interior conform IEC/EN 60947-5-1, Anexa L. Curentul termic conventional in aer liber este de 16 A la 60 grade C. In categoria de utilizare AC-15, curentul operational este de 6 A la 230-240 V AC, 4 A la 380-415 V AC si 1,5 A la 500 V AC. Tensiunea nominala de izolatie este de 690 V AC, iar tensiunea de impuls suportata este de 6 kV. Dimensiunile produsului sunt 39 x 24 x 46 mm, iar greutatea este de aproximativ 0,03 kg.

Montajul se realizeaza frontal pe contactorul compatibil, iar conectarea conductoarelor se face prin borne cu surub. Blocul este compatibil cu contactoare din gama nominala 40-170 A, fiind potrivit pentru extinderea numarului de contacte disponibile fara modificari complexe ale circuitului principal. Contactele auxiliare pot fi utilizate si ca contacte oglinda, conform IEC/EN 60947-4-1, Anexa F, pentru functii de stare si supraveghere in circuite de comanda.

Produsul trebuie instalat in tablouri sau carcase adecvate, de personal calificat, cu alimentarea oprita si verificata inainte de interventie. Respectati limitele de curent si tensiune specifice categoriei de utilizare, precum si instructiunile echipamentului pe care este montat. Temperatura ambientala admisa pentru functionare este intre -25 si 60 grade C, iar pentru montaj in incinta intre -25 si 40 grade C. Constructia respecta cerinte relevante IEC/EN 60947, IEC/EN 60947-4-1, UL, CSA, CE si VDE 0660.

Intrebari frecvente

Ce configuratie de contacte are acest bloc auxiliar?

Produsul are doua contacte auxiliare: un contact normal deschis, denumit NO, si un contact normal inchis, denumit NC.

Cum se monteaza blocul de contacte auxiliare?

Se monteaza frontal pe contactorul compatibil si se conecteaza prin borne cu surub. Instalarea trebuie efectuata cu circuitul scos de sub tensiune.

Pentru ce aplicatii este potrivit?

Este potrivit pentru circuite de comanda, semnalizare, interblocare electrica, indicarea starii contactorului si conectarea la sisteme de automatizare.

Care este curentul nominal al contactelor auxiliare?

Curentul termic conventional este de 16 A la 60 grade C. Pentru sarcini de comanda AC-15, valorile operationale sunt de pana la 6 A la 230-240 V AC si 4 A la 380-415 V AC.

Cu ce contactoare poate fi utilizat?

Este destinat contactoarelor compatibile din gama 40-170 A. Verificati intotdeauna compatibilitatea mecanica si electrica cu modelul de contactor utilizat inainte de montaj.
