Descriere

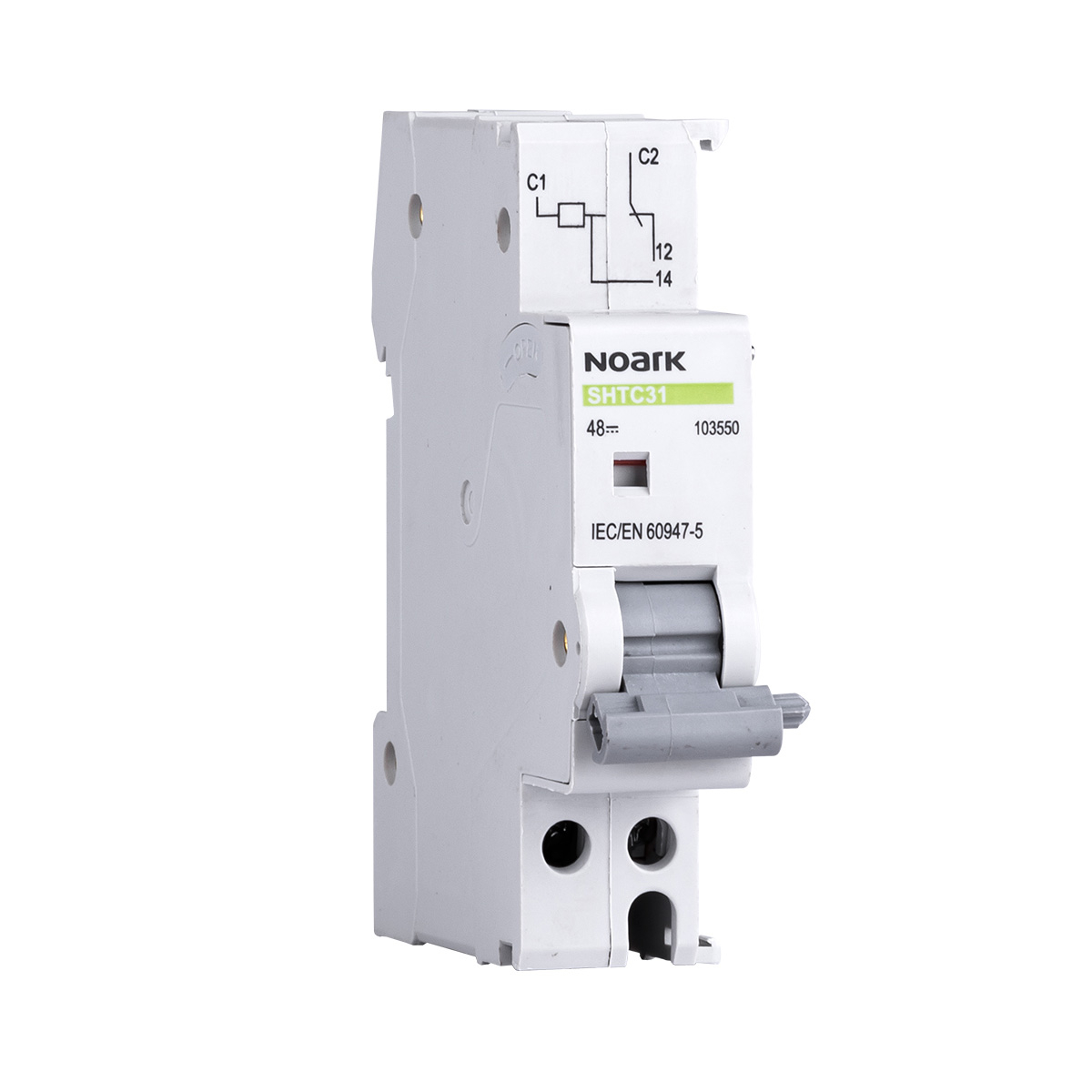

Aceasta bobina de declansare permite actionarea de la distanta a unui aparat de protectie diferential compatibil, prin aplicarea unui impuls de comanda. Este potrivita pentru integrarea functiei de oprire electrica in tablouri rezidentiale, comerciale sau industriale, inclusiv pentru comenzi de urgenta, sisteme de automatizare si circuite de control. Dispune de indicator de declansare rosu-alb si de un contact auxiliar cu 1 contact comutator.

Tensiunea de operare este de 230/400 V AC, la frecventa nominala de 50/60 Hz, iar intervalul admis al tensiunii de comanda este 70-110% din tensiunea nominala. Timpul de declansare este sub 10 ms, iar durata minima a impulsului de comanda este de 8 ms. Echipamentul este testat conform IEC/EN 60947-5, are tensiune nominala de izolatie de 500 V si rezistenta la impuls de 4 kV.

Montajul se realizeaza pe sina DIN de 35 mm, prin fixare rapida, iar modulul are latimea de 18 mm, inaltimea de 83 mm si adancimea de 45 mm. Se monteaza in partea stanga a aparatului diferential compatibil. Bornele tip lift accepta conductori cu sectiunea de pana la 2.5 mm2, iar cuplul recomandat de strangere al bornelor este de 0.8 Nm. Pentru protectia circuitului de comanda este indicata o siguranta fuzibila de rezerva de maximum 10 A gG.

Produsul are grad de protectie IP20 si este destinat montajului in interiorul unui tablou electric cu protectie corespunzatoare. Temperatura ambientala de functionare este intre -5 si +40 grade C, iar temperatura de depozitare intre -25 si +70 grade C. Durata de viata electrica si mecanica este de 4000 de cicluri de actionare. Instalarea, cablarea si verificarea functionarii trebuie realizate numai de personal calificat, cu alimentarea intrerupta inainte de interventie.

Intrebari frecvente

La ce foloseste o bobina de declansare?

Bobina de declansare permite oprirea de la distanta a unui aparat de protectie compatibil prin transmiterea unui impuls electric de comanda. Este utilizata frecvent pentru comanda de urgenta, automatizari sau interblocari.

Ce tensiune de comanda necesita produsul?

Bobina functioneaza la 230/400 V AC, cu frecventa de 50/60 Hz. Tensiunea de comanda admisa este intre 70% si 110% din tensiunea nominala.

Cum se monteaza bobina de declansare?

Se fixeaza pe sina DIN de 35 mm si se monteaza pe partea stanga a aparatului diferential compatibil. Conectarea se face la borne tip lift, pentru conductori de pana la 2.5 mm2.

Poate fi instalata direct intr-un tablou accesibil?

Are grad de protectie IP20, astfel ca trebuie montata in interiorul unui tablou electric sau al unei carcase care asigura protectia necesara impotriva atingerii accidentale. Instalarea trebuie efectuata de personal calificat.

Care sunt conditiile de functionare?

Produsul este destinat utilizarii la temperaturi ambientale intre -5 si +40 grade C si la un grad de poluare 2. Pentru mentinerea functionarii corecte, respectati schema de conectare si conditiile de montaj ale aparatului compatibil.
