Descriere

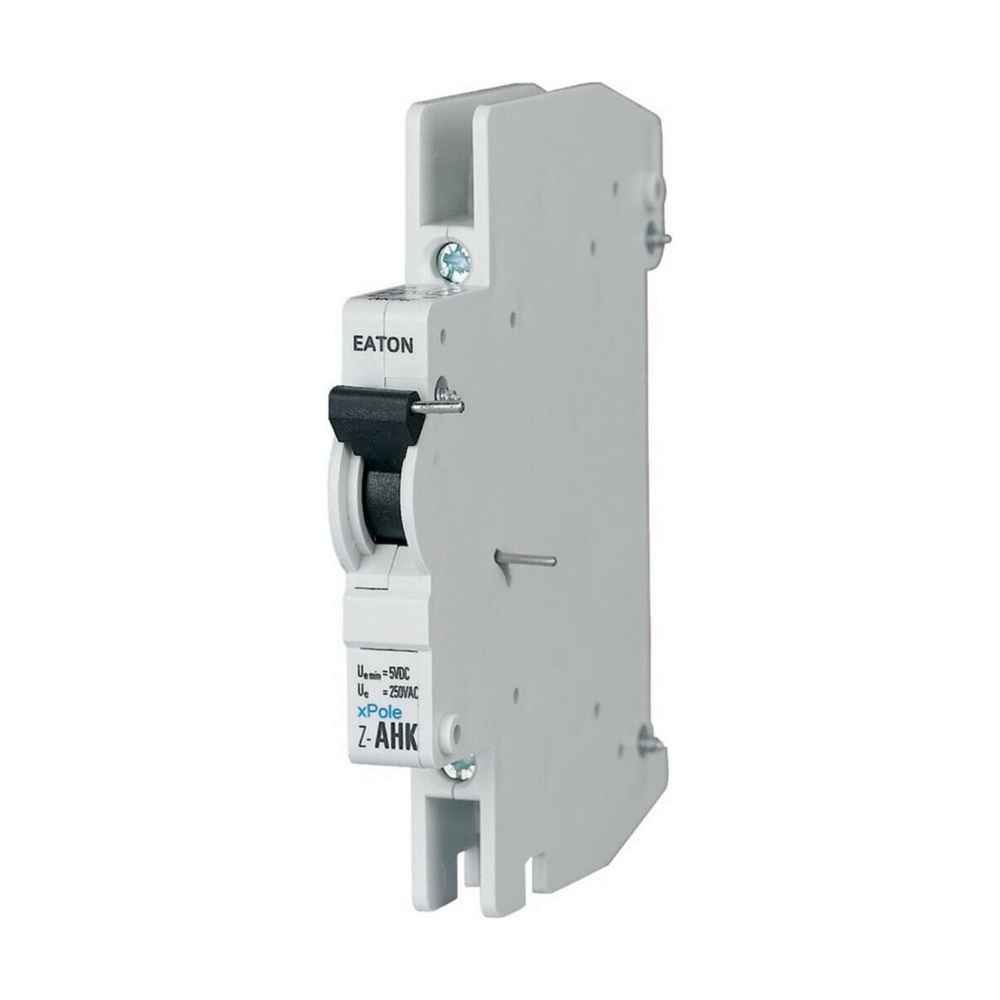

Contactul auxiliar este un accesoriu de semnalizare destinat aparatajului modular de protectie din tablouri electrice. Configuratia cu un contact normal deschis si un contact normal inchis permite transmiterea pozitiei de comutare catre circuite de automatizare, lampi de semnalizare, relee, sisteme de monitorizare sau intrari digitale. Este adecvat pentru utilizarea alaturi de intreruptoare automate modulare, intreruptoare diferentiale si aparate combinate diferential cu protectie la supracurent.

Echipamentul are 1 contact ND, 1 contact NI si nu include contacte comutatoare sau contacte de semnalizare defect. Tensiunea nominala este de 250 V AC, la frecventa de 50/60 Hz, iar curentul nominal este de 4 A. Pentru categoria de utilizare AC13, curentul operational este de 3 A la 250 V AC, iar pentru AC15 este de 2 A la 250 V AC. Tensiunea operationala nominala maxima indicata este de 230 V, iar curentul minim de functionare este de 10 mA la 5 V DC.

Montajul se realizeaza pe partea stanga a aparatelor modulare compatibile, cu o latime constructiva de 0,5 module, echivalenta cu 8,8 mm. Dimensiunile produsului sunt 80 mm adancime, 75 mm inaltime si 8,8 mm latime, iar greutatea este de aproximativ 0,038 kg. Este compatibil cu aparate cu unitate principala de pana la 2 poli, fiind o solutie compacta pentru extinderea functiei de semnalizare fara ocuparea unui spatiu mare in tablou.

Contactul auxiliar trebuie instalat numai cu alimentarea tabloului intrerupta si verificata, de catre personal calificat. Conductorii circuitului auxiliar se conecteaza conform schemei de cablare si categoriei de utilizare a sarcinii comandate, fara depasirea valorilor nominale. Produsul este conform RoHS si are certificari IEC 61373 si EN 45545-2; intervalul declarat pentru temperatura ambianta de functionare este intre -5 grade C si +55 grade C.

Intrebari frecvente

Ce rol are un contact auxiliar 1ND plus 1NI?

Contactul auxiliar transmite starea mecanica a aparatului modular catre un circuit extern. Contactul ND poate inchide un circuit de semnalizare sau comanda, iar contactul NI poate deschide acelasi tip de circuit, in functie de schema aplicatiei.

Pentru ce tipuri de aparate modulare este potrivit?

Este destinat utilizarii ca accesoriu pentru intreruptoare automate modulare, intreruptoare diferentiale si aparate combinate diferential cu protectie la supracurent, cu montaj pe partea stanga a aparatului compatibil.

Care sunt valorile electrice principale?

Are tensiune nominala de 250 V AC si curent nominal de 4 A. Pentru AC13, curentul operational este de 3 A la 250 V AC, iar pentru AC15 este de 2 A la 250 V AC.

Cat spatiu ocupa in tabloul electric?

Accesoriul are latimea de 8,8 mm, echivalenta cu 0,5 module. Dimensiunile complete sunt 80 mm adancime, 75 mm inaltime si 8,8 mm latime.

Poate fi montat in orice tablou electric?

Montajul este posibil numai pe aparate modulare compatibile si trebuie realizat conform instructiunilor de instalare. Lucrarea se efectueaza exclusiv cu tabloul scos de sub tensiune, de catre personal calificat.
