Descriere

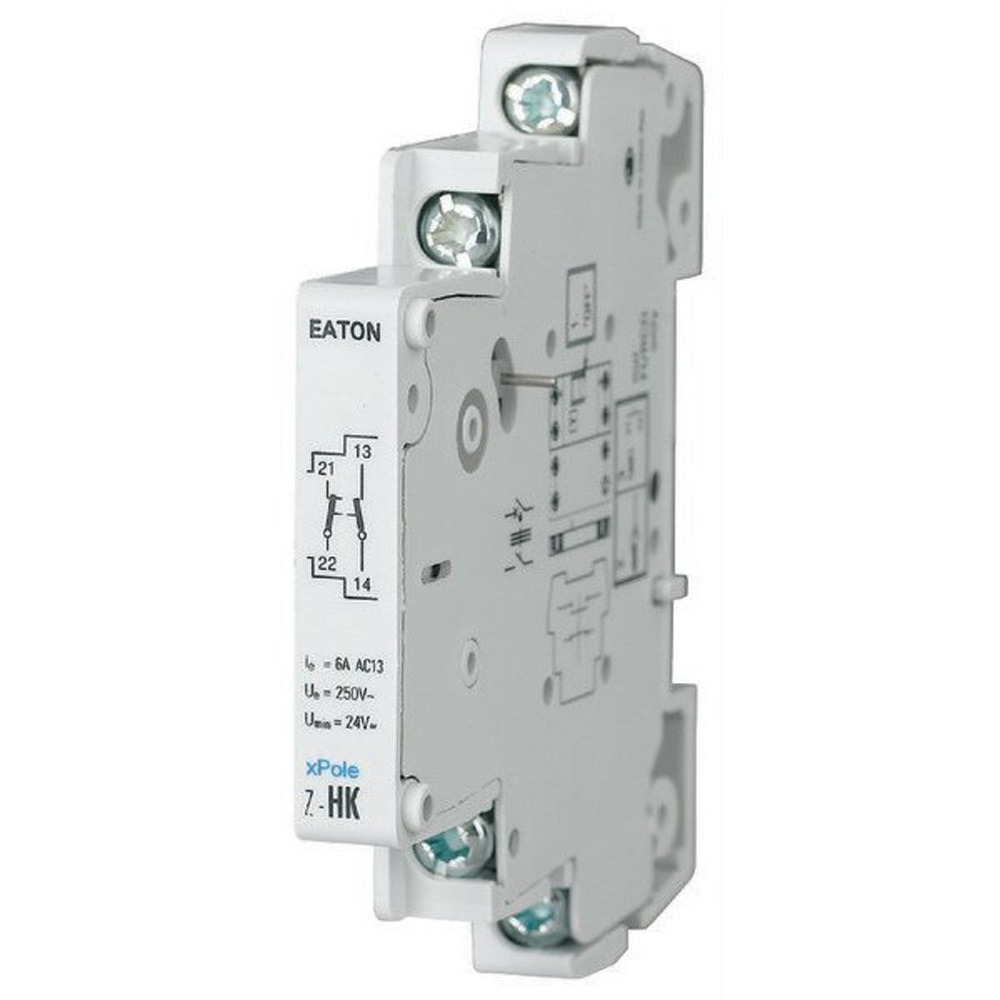

Contactul auxiliar este un accesoriu de semnalizare destinat utilizarii impreuna cu intreruptoare diferentiale. Acesta pune la dispozitie un contact normal deschis si un contact normal inchis, pentru preluarea starii aparatului si transmiterea acesteia catre lampi de semnalizare, relee, sisteme de monitorizare sau circuite de automatizare din tablouri electrice rezidentiale, comerciale si industriale.

Configuratia de contacte este 1NO si 1NC, iar tensiunea indicata pentru produs este de 250 V AC. Datele tehnice ale producatorului mentioneaza curent maxim de 8 A pentru aparatul principal compatibil, tensiune operationala nominala maxima de 230 V AC si curent nominal de comutatie de 3 A. Accesoriul are latimea de 8,8 mm, inaltimea de 65,5 mm, adancimea de 80 mm si o latime de montaj de 0,5 module.

Montajul se realizeaza pe partea stanga a unui intreruptor diferential compatibil, prin fixare dedicata pentru acest tip de aparat. Contactul auxiliar trebuie conectat in circuitul de comanda conform schemei electrice a tabloului, utilizand bornele corespunzatoare contactului normal deschis si contactului normal inchis. Este recomandata verificarea compatibilitatii mecanice si electrice cu aparatul diferential pe care urmeaza sa fie instalat.

Produsul este destinat mediilor cu temperatura ambientala intre -5 grade C si 55 grade C. Este conform RoHS si este asociat cu standardele EN45545-2 si IEC 61373. Instalarea, cablarea si verificarea functionarii trebuie realizate numai cu alimentarea oprita, de catre personal calificat, cu respectarea normelor aplicabile pentru tablouri si instalatii electrice.

Intrebari frecvente

La ce foloseste un contact auxiliar cu 1NO si 1NC?

Este utilizat pentru semnalizarea de la distanta a starii unui intreruptor diferential si pentru integrarea acestuia in circuite de comanda, automatizare sau monitorizare.

Cu ce tip de aparat se utilizeaza acest contact auxiliar?

Este destinat montajului impreuna cu intreruptoare diferentiale compatibile, pe partea stanga a aparatului.

Ce configuratie de contacte are produsul?

Produsul are un contact normal deschis 1NO si un contact normal inchis 1NC.

Care sunt conditiile de temperatura pentru utilizare?

Temperatura ambientala de functionare indicata este cuprinsa intre -5 grade C si 55 grade C.

Este necesara oprirea alimentarii la instalare?

Da. Montajul si conectarea se realizeaza numai cu instalatia scoasa de sub tensiune si de catre personal calificat.
