Descriere

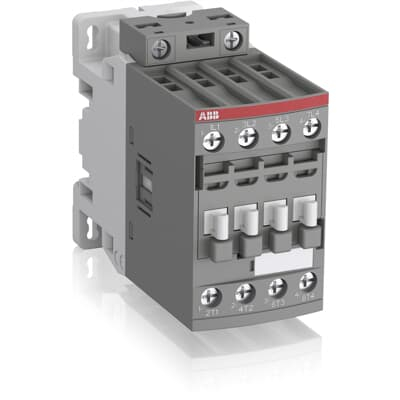

Acest contactor industrial cu 4 poli este proiectat pentru comanda circuitelor de putere in tablouri electrice, automatizari si instalatii industriale. Cele 4 contacte principale normal deschise il recomanda in special pentru comutarea sarcinilor neinductive sau usor inductive, inclusiv aplicatii precum incalzirea electrica rezistiva. Constructia de tip bloc permite completarea instalatiei cu contacte auxiliare frontale sau laterale si alte accesorii compatibile.

Circuitul principal are 4 contacte NO si nu include contacte auxiliare integrate. Tensiunea operationala nominala a circuitului principal este de pana la 690 V AC, iar produsul poate controla circuite de pana la 440 V DC. Curentul operational este de pana la 45 A in categoria AC-1 la 690 V si 40 grade C; pentru AC-3, la 400 V si 60 grade C, curentul operational este de 22 A, cu putere nominala de 11 kW. Bobina electronica accepta alimentare de comanda intre 100 si 250 V la 50/60 Hz sau in curent continuu.

Conectarea se realizeaza prin borne cu surub, atat pentru circuitul principal, cat si pentru circuitul de comanda. Aparatul are dimensiuni compacte de 45 mm latime, 86 mm inaltime si 101 mm adancime, cu masa neta de aproximativ 0,36 kg. Inainte de cablare, se verifica sectiunea conductorilor, cuplul de strangere si schema de comanda conform documentatiei instalatiei. Contactele auxiliare aditionale se pot monta frontal sau lateral pentru semnalizare, interblocare ori integrare in circuite de automatizare.

Tehnologia bobinei gestioneaza variatii largi ale tensiunii de comanda si include protectie interna la supratensiuni, fara necesitatea unui modul extern de protectie pentru bobina. Terminalele principale au grad de protectie IP20, iar echipamentul respecta standardele IEC 60947-1, IEC 60947-4-1, EN 60947-1, EN 60947-4-1, UL 508 si CSA C22.2 Nr. 14. Temperatura admisa pentru functionare in aer liber este intre -40 si +70 grade C; montajul, protectia la scurtcircuit si alegerea aparatajului asociat trebuie realizate exclusiv de personal calificat.

Intrebari frecvente

Cate contacte principale are acest contactor?

Are 4 contacte principale normal deschise, fara contacte principale normal inchise.

Ce tensiune de comanda accepta bobina?

Bobina electronica poate fi alimentata intre 100 si 250 V AC la 50/60 Hz sau intre 100 si 250 V DC.

Care este curentul nominal al contactorului?

Pentru sarcini AC-1, curentul operational poate ajunge la 45 A la 690 V si 40 grade C. In categoria AC-3, la 400 V si 60 grade C, curentul operational este de 22 A.

Poate fi utilizat pentru incalzire electrica?

Da. Configuratia cu 4 poli este destinata in special comenzii sarcinilor neinductive sau usor inductive, cum sunt circuitele de incalzire rezistiva.

Are protectie la supratensiuni pentru bobina?

Da. Protectia la supratensiuni este integrata in bobina, astfel incat nu este necesar un modul extern de protectie pentru aceasta functie.
