contactor industrial 3 poli 65 a bobina 24 60 v

Descriere

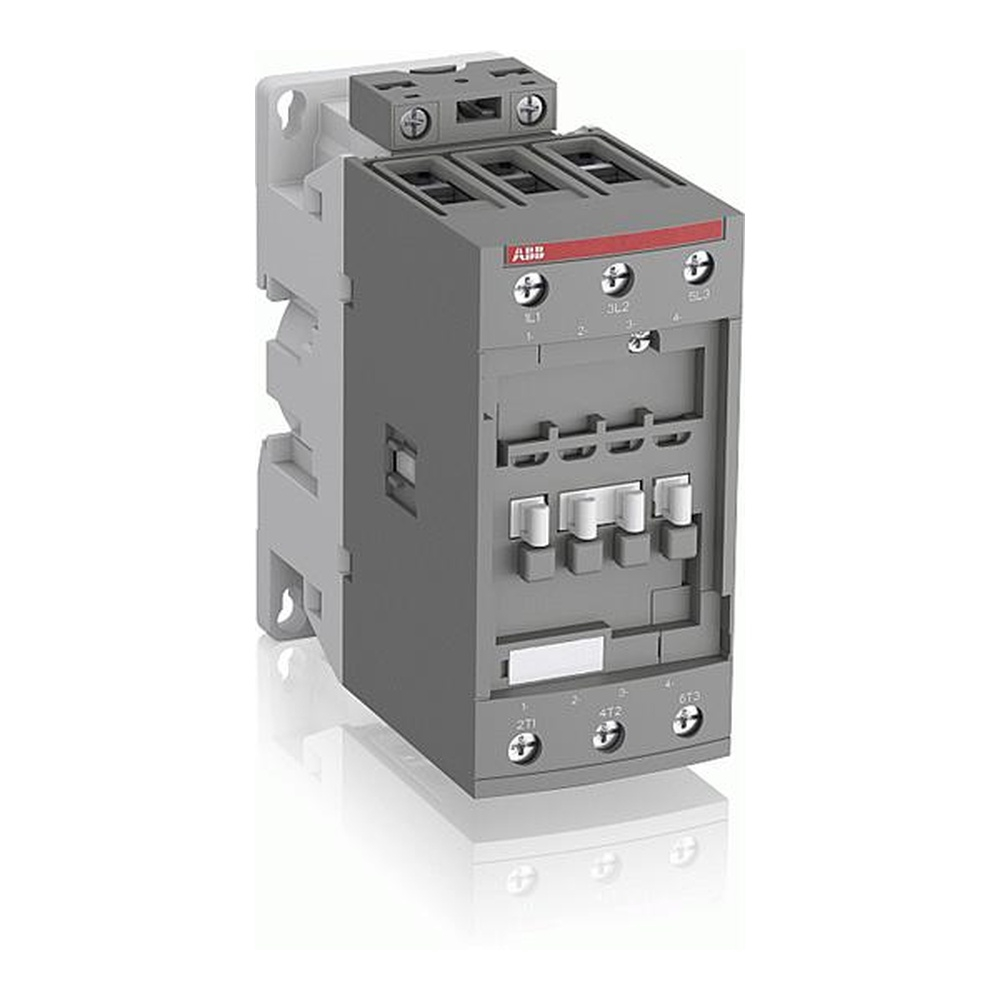

Acest contactor industrial este destinat comenzii circuitelor de putere in aplicatii de automatizare, tablouri electrice si porniri de motoare trifazate. Constructia cu 3 poli principali normal deschisi il recomanda pentru comanda sarcinilor neinductive sau usor inductive, precum motoare, ventilatoare, pompe si echipamente industriale compatibile cu parametrii nominali ai aparatului.

Circuitul principal este proiectat pentru tensiuni de pana la 690 V AC si 220 V DC. Contactorul are curent operational nominal de 65 A in categoria AC-3 la 400 V, fiind adecvat pentru motoare cu putere de pana la 30 kW la 400 V AC-3. Curentul nominal pentru sarcini AC-1 este de 105 A. Bobina cu interfata electronica accepta alimentare la 24-60 V AC, 50/60 Hz, sau 20-60 V DC, ceea ce permite utilizarea in circuite de comanda cu variatii mai mari ale tensiunii. Aparatul are 3 contacte principale NO si nu include contacte auxiliare integrate.

Conectarea se realizeaza prin borne cu surub, cu respectarea schemei electrice si a sectiunii de conductor stabilite pentru curentul circuitului. Designul modular permite completarea cu blocuri de contacte auxiliare montate frontal sau lateral, precum si cu alte accesorii compatibile, pentru integrare in circuite de semnalizare, interblocare sau automatizare. Dimensiunile nete sunt de aproximativ 55 mm latime, 111 mm adancime si 125,5 mm inaltime.

Protectia la supratensiuni este integrata in circuitul bobinei, fara a necesita un modul extern de suppressie. Selectarea protectiilor la scurtcircuit si suprasarcina, dimensionarea conductoarelor, montajul in tablou si punerea in functiune trebuie realizate de personal calificat, conform normelor aplicabile si documentatiei tehnice. Inainte de interventii, circuitul de putere si circuitul de comanda trebuie scoase de sub tensiune.

Intrebari frecvente

Pentru ce tip de aplicatii este recomandat acest contactor?

Este recomandat pentru comanda circuitelor de putere, in special pentru motoare trifazate, precum si pentru sarcini neinductive sau usor inductive din tablouri electrice si sisteme de automatizare.

Care este tensiunea de alimentare a bobinei?

Bobina electronica accepta 24-60 V AC la 50/60 Hz sau 20-60 V DC.

Ce putere de motor poate comanda la 400 V?

In categoria de utilizare AC-3, contactorul este potrivit pentru comanda motoarelor de pana la 30 kW la 400 V AC.

Are protectie la supratensiuni pentru bobina?

Da, protectia la supratensiuni este integrata in circuitul bobinei, astfel incat nu este necesar un modul extern de suppressie.

Poate fi extins cu contacte auxiliare?

Da, constructia permite montarea de blocuri de contacte auxiliare frontale sau laterale compatibile, pentru semnalizare si interblocari in circuitul de comanda.
