Descriere

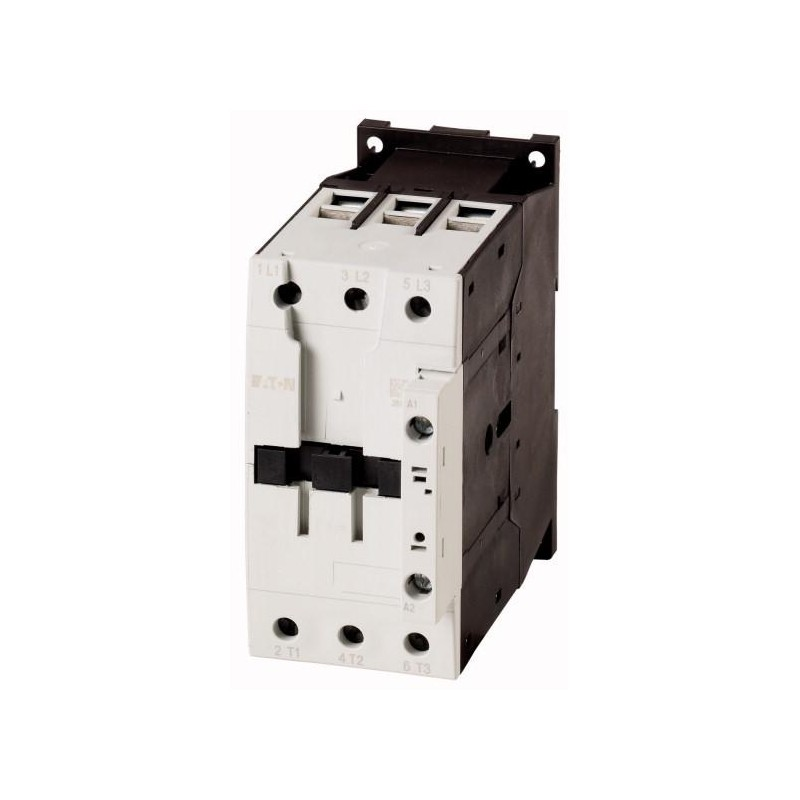

Acest contactor industrial este destinat comenzii la distanta a circuitelor de putere in curent alternativ, fiind potrivit pentru tablouri de automatizare, comanda motoarelor trifazate si aplicatii industriale sau comerciale. Dispune de trei poli principali normal deschisi, pentru conectarea si deconectarea controlata a unei sarcini trifazate. Nu include contacte auxiliare integrate.

Pentru categoria de utilizare AC-3, aparatul are un curent operational nominal de 65 A la 380 V, 400 V sau 415 V si poate comanda motoare cu puterea nominala de pana la 30 kW la 380-400 V, 50 Hz. Curentul operational nominal in AC-1 este de 98 A la 380 V, 400 V sau 415 V. Bobina de comanda functioneaza la 230 V AC, 50 Hz, respectiv 240 V AC, 60 Hz. Tensiunea nominala de izolatie este de 690 V, iar categoria de supratensiune este III.

Conectarea circuitelor principale si a circuitului de comanda se realizeaza prin borne cu surub. Aparatul are dimensiuni de 132,1 mm adancime, 115 mm inaltime si 55 mm latime, cu o masa de 0,872 kg. La proiectarea tabloului se va tine cont de spatiul necesar pentru cablare, accesul la borne si evacuarea caldurii generate in functionare.

Produsul este conform cu cerintele CE si RoHS. Temperatura ambientala admisa pentru functionare este intre -25 grade C si +60 grade C, iar in interiorul unei incinte intre -25 grade C si +40 grade C. Montajul, alegerea protectiilor la scurtcircuit, dimensionarea conductoarelor si verificarea incalzirii in tablou trebuie realizate de personal calificat, conform proiectului instalatiei si instructiunilor de montaj aplicabile.

Intrebari frecvente

Pentru ce tip de aplicatii este potrivit acest contactor?

Este potrivit pentru comanda la distanta a circuitelor de putere in curent alternativ, inclusiv pentru motoare trifazate, automatizari si tablouri electrice industriale sau comerciale.

Care este puterea maxima a motorului comandat?

In categoria AC-3, contactorul este dimensionat pentru motoare de pana la 30 kW la 380-400 V si 50 Hz.

Ce tensiune necesita bobina de comanda?

Bobina este alimentata la 230 V AC, 50 Hz. Pentru retele de 60 Hz, tensiunea nominala de comanda este 240 V AC.

Cate contacte principale are?

Are trei contacte principale normal deschise, configuratie adecvata pentru comanda unei sarcini trifazate. Nu are contacte auxiliare integrate.

Cum se realizeaza conectarea?

Conectarea circuitelor se face prin borne cu surub. Instalarea si alegerea protectiilor trebuie efectuate de personal calificat, conform proiectului tabloului electric.
