Descriere

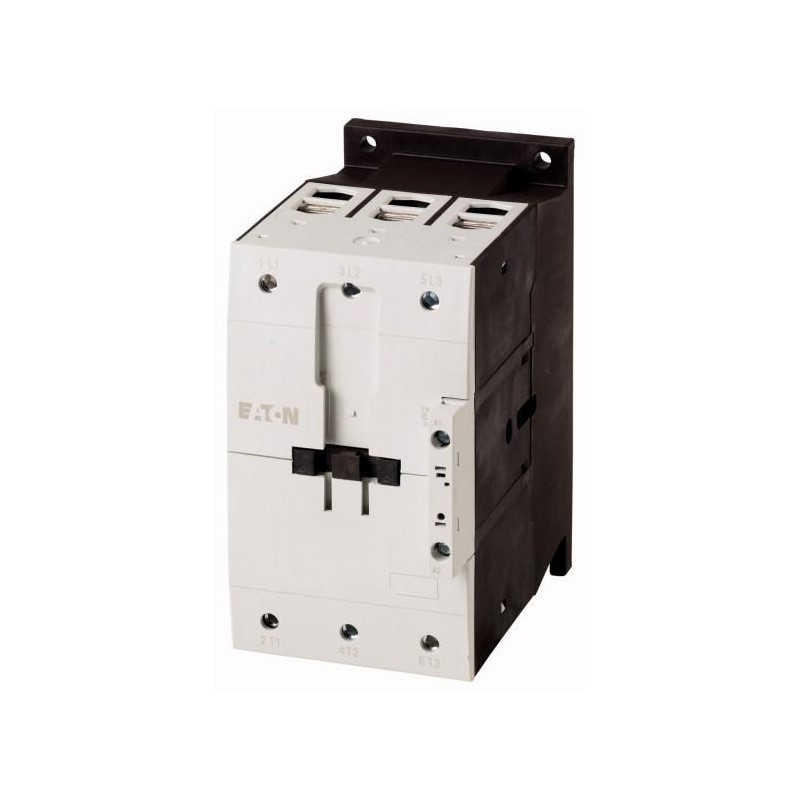

Acest contactor industrial tripolar este destinat comenzii si conectarii sarcinilor de putere in instalatii de automatizare, tablouri electrice si aplicatii de actionare a motoarelor. Dispune de trei contacte principale normal deschise si este adecvat pentru circuite de curent alternativ, unde este necesara comanda repetata si fiabila a consumatorilor trifazati.

La 380/400 V AC, curentul nominal de utilizare este de 150 A in categoria AC-3 si 190 A in categoria AC-1. Puterea nominala de utilizare in AC-3, la 380/400 V si 50 Hz, este de 75 kW, iar in AC-4 este de 33 kW la 400 V. Circuitul principal suporta tensiuni de functionare intre 230 si 690 V AC, iar bobina de comanda functioneaza la 190-240 V AC, atat la 50 Hz, cat si la 60 Hz. Produsul nu are contacte auxiliare integrate.

Conectarea circuitului principal se realizeaza prin borne cu surub. Contactorul poate fi instalat pe panou sau pe sina DIN, in functie de configuratia tabloului si de accesoriile de montaj utilizate. Dimensiunile sunt de 90 mm latime, 170 mm inaltime si 160 mm adancime, iar masa produsului este de aproximativ 2,25 kg. Aceste caracteristici trebuie avute in vedere la proiectarea spatiului disponibil si a sistemului de fixare din tablou.

Montajul, dimensionarea conductoarelor si alegerea protectiilor la scurtcircuit si suprasarcina trebuie realizate de personal calificat, conform schemei electrice si normativelor aplicabile. Inainte de interventii, instalatia trebuie scoasa de sub tensiune. Pentru functionare corespunzatoare, respectati domeniul de temperatura de lucru de la -25 la 40 grade C, valorile nominale ale bobinei si categoria de utilizare a sarcinii. Produsul este marcat CE si este conform RoHS.

Intrebari frecvente

Pentru ce tip de aplicatii este recomandat acest contactor?

Este recomandat pentru comanda motoarelor trifazate, sistemelor HVAC, pompelor, ventilatoarelor, utilajelor si altor sarcini de putere din tablouri electrice si instalatii de automatizare.

Care este curentul nominal in categoria AC 3?

Curentul nominal de utilizare este de 150 A in categoria AC-3 la 380/400 V AC, regim utilizat in mod obisnuit pentru comanda motoarelor cu rotor in scurtcircuit.

Ce tensiune necesita bobina de comanda?

Bobina de comanda este proiectata pentru alimentare la 190-240 V AC, la frecvente de 50 Hz sau 60 Hz.

Are contacte auxiliare incluse?

Nu, produsul nu are contacte auxiliare normal deschise sau normal inchise integrate. Pentru functii suplimentare de semnalizare sau interblocare se pot utiliza accesorii compatibile, selectate separat.

Cum se monteaza contactorul?

Se poate monta pe panou sau pe sina DIN, iar circuitul principal se conecteaza prin borne cu surub. Montajul si protectiile asociate trebuie realizate de personal calificat.
