Descriere

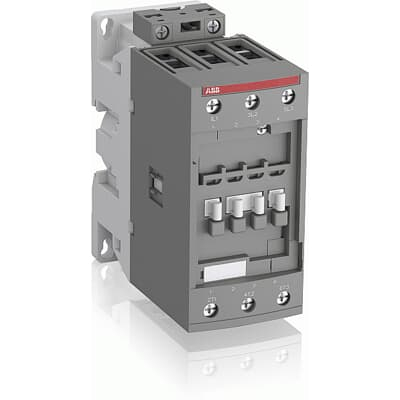

Acest contactor industrial tripolar este proiectat pentru comanda circuitelor de putere, in special pentru pornirea si controlul motoarelor trifazate, precum si pentru sarcini neinductive sau slab inductive. Are 3 contacte principale normal deschise si constructie compacta tip bloc, potrivita pentru tablouri electrice de automatizare, distributie si comanda motor. Contactele auxiliare suplimentare pot fi adaugate frontal sau lateral, in functie de cerintele schemei de comanda si semnalizare.

Circuitul principal este destinat unei tensiuni operationale de pana la 690 V AC, iar aparatul poate fi utilizat si in circuite de pana la 220 V DC. Curentul operational AC-3 este de 65 A la 220-240 V, 380-400 V, 415 V si 440 V, la temperatura ambianta de 60 grade C; la 500 V este de 55 A, iar la 690 V este de 39 A. Puterea operationala AC-3 este de 30 kW la 400 V, respectiv 37 kW la 415-690 V. Pentru sarcini AC-1, curentul operational ajunge la 105 A la 690 V si 40 grade C. Bobina electronica accepta tensiune de comanda intre 250 si 500 V AC la 50/60 Hz sau intre 250 si 500 V DC.

Conectarea se realizeaza prin borne cu surub. Aparatul are dimensiuni aproximative de 125.5 mm inaltime, 55 mm latime si 111 mm adancime, facilitand integrarea in tablouri cu spatiu limitat. Poate fi instalat pe sina DIN sau pe panou, iar configuratia modulara permite completarea cu blocuri de contacte auxiliare si alte accesorii compatibile, pentru interblocari, semnalizare de stare sau extinderea circuitului de comanda.

Tehnologia bobinei electronice gestioneaza variatiile largi ale tensiunii de comanda si include protectie la supratensiuni, fara necesitatea unui modul extern de suprimare. Selectarea protectiei la scurtcircuit, a releului termic si a sectiunii conductoarelor trebuie facuta conform caracteristicilor motorului, categoriei de utilizare si normelor aplicabile instalatiei. Montajul, cablarea si verificarea functionarii trebuie efectuate numai cu alimentarea intrerupta, de personal calificat.

Intrebari frecvente

Pentru ce aplicatii este potrivit acest contactor industrial?

Este potrivit pentru comanda motoarelor trifazate, precum si pentru comutarea circuitelor de putere cu sarcini neinductive sau slab inductive, in tablouri de automatizare si distributie.

Ce putere de motor poate comanda la 400 V?

In categoria de utilizare AC-3, poate comanda motoare de pana la 30 kW la 400 V.

Ce tensiune este necesara pentru bobina de comanda?

Bobina electronica accepta alimentare intre 250 si 500 V AC la 50/60 Hz sau intre 250 si 500 V DC.

Are nevoie de protectie externa la supratensiuni pentru bobina?

Protectia la supratensiuni este integrata in circuitul bobinei, astfel incat nu este necesar un modul extern de suprimare pentru aceasta functie.

Se pot adauga contacte auxiliare?

Da. Constructia permite montarea de blocuri auxiliare frontale sau laterale pentru extinderea functiilor de comanda, semnalizare si interblocare.
