Descriere

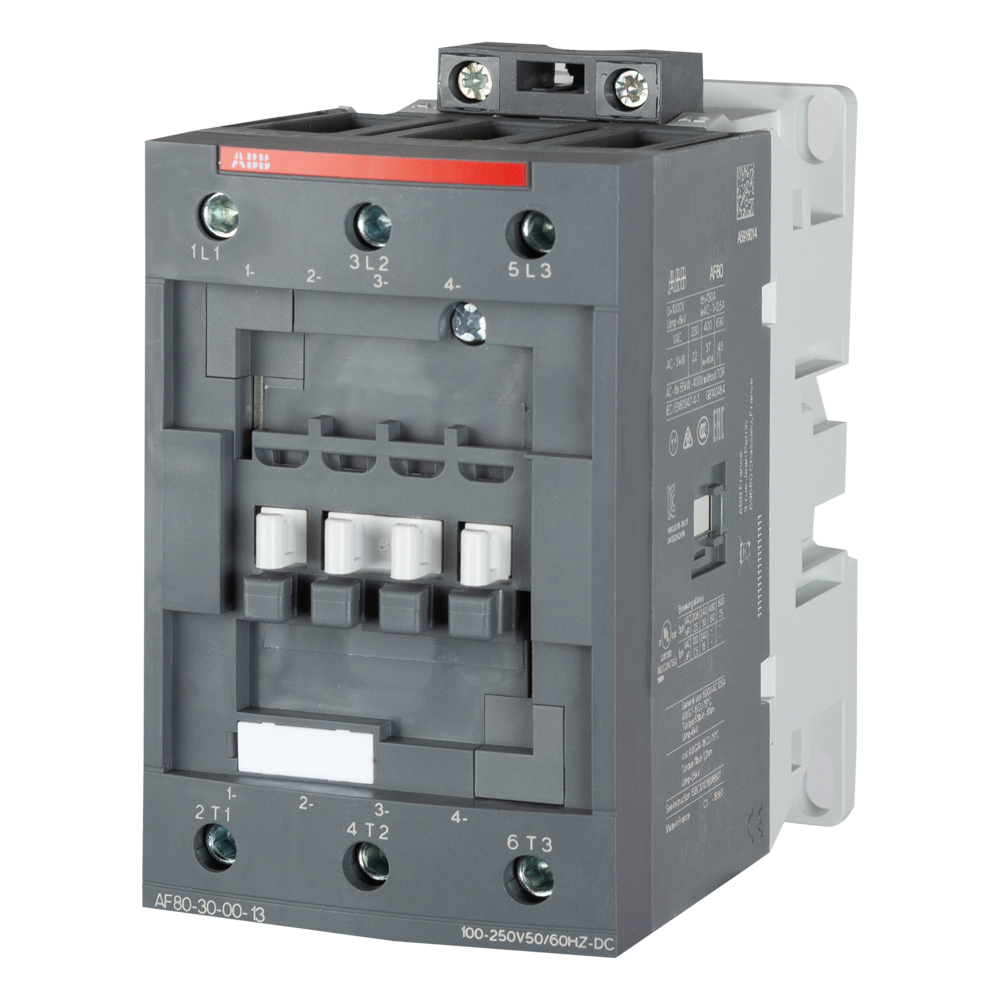

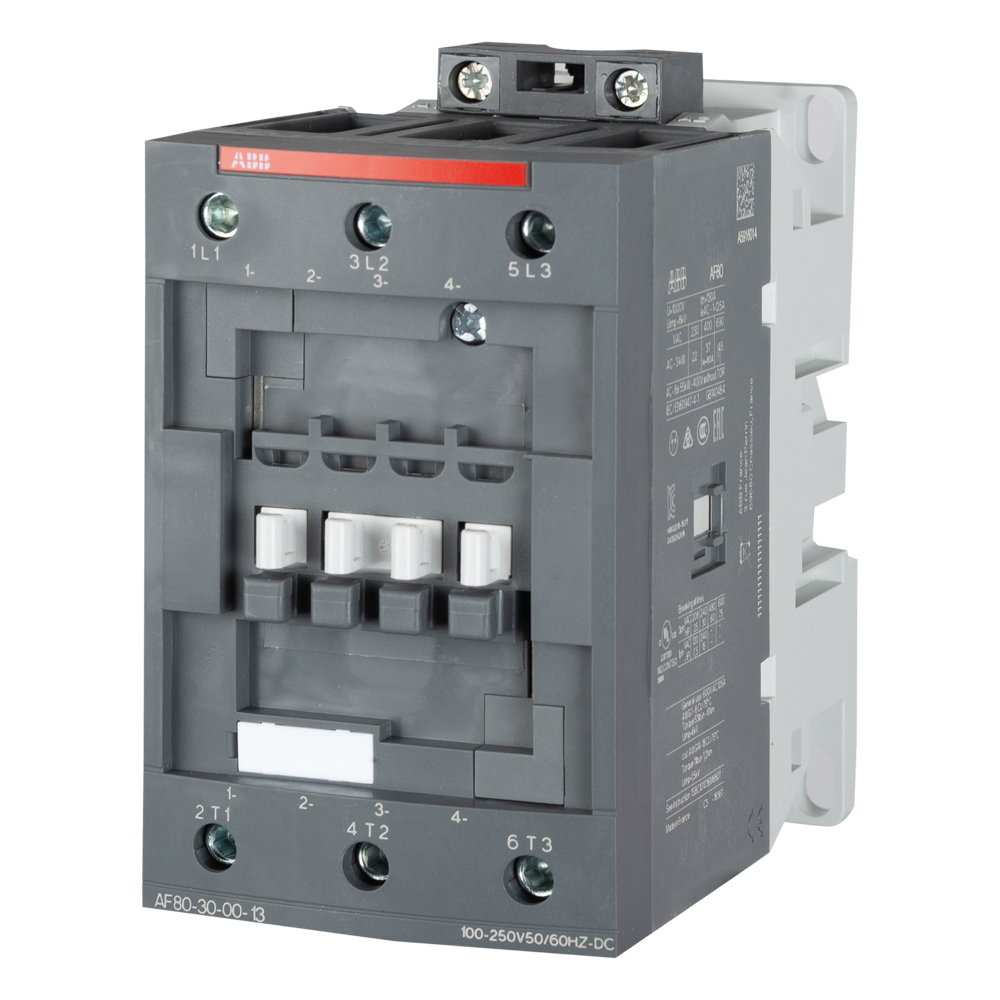

Acest contactor industrial tripolar este conceput pentru comanda circuitelor de putere in automatizari, tablouri electrice, instalatii de pompare, ventilatie, compresoare si alte aplicatii cu motoare trifazate. Configuratia include 3 contacte principale normal deschise, iar constructia tip bloc permite extinderea cu contacte auxiliare frontale sau laterale si cu accesorii compatibile pentru functii suplimentare de comanda si semnalizare.

Pentru utilizare in categoria AC-3, contactorul poate comanda motoare cu putere de pana la 37 kW la 400 V AC si are un curent operational nominal de 80 A la 400 V AC. Pentru sarcini in categoria AC-1, curentul operational nominal este de 125 A la 400 V AC. Echipamentul este destinat circuitelor de putere de pana la 690 V AC si 220 V DC, fiind declarat pentru 1000 V conform IEC si 600 V conform UL. Dimensiunile nete sunt 70 mm latime, 116 mm adancime si 125,5 mm inaltime, iar greutatea neta este de aproximativ 1,17 kg.

Circuitul de comanda utilizeaza o bobina electronica cu domeniu larg de alimentare, functionala la 100-250 V AC, 50/60 Hz, precum si la 100-250 V DC. Bornele principale sunt cu conexiune prin surub, astfel incat instalarea trebuie realizata cu conductori dimensionati corespunzator curentului si cuplului de strangere indicat in documentatia de montaj. Contactele auxiliare aditionale se pot monta frontal sau lateral pentru realizarea interblocajelor, semnalizarilor de stare sau circuitelor de autoretinere.

Protectia la supratensiuni este integrata in circuitul bobinei, eliminand necesitatea unui modul suplimentar de suprimare pentru comanda bobinei. Montajul, cablarea si punerea in functiune trebuie efectuate numai cu alimentarea intrerupta, de personal calificat, cu protectii la scurtcircuit si suprasarcina alese in functie de aplicatie. Verificati compatibilitatea dintre categoria de utilizare, tensiunea circuitului de putere, tensiunea de comanda si caracteristicile reale ale sarcinii inainte de instalare.

Intrebari frecvente

Pentru ce aplicatii este potrivit acest contactor industrial?

Este potrivit pentru comanda motoarelor trifazate, pompelor, ventilatoarelor, compresoarelor si a altor circuite de putere cu sarcini neinductive sau slab inductive, in tablouri electrice si sisteme de automatizare.

Ce tensiune este necesara pentru bobina de comanda?

Bobina electronica functioneaza intr-un domeniu larg de 100-250 V AC la 50/60 Hz sau 100-250 V DC.

Ce putere de motor poate comanda la 400 V AC?

In categoria de utilizare AC-3, poate comanda motoare cu putere de pana la 37 kW la 400 V AC. Curentul operational nominal in AC-3 este de 80 A.

Este necesar un modul separat de protectie la supratensiuni pentru bobina?

Nu. Circuitul bobinei include protectie la supratensiuni integrata, pentru o instalare mai compacta si reducerea componentelor auxiliare necesare.

Cum se realizeaza conectarea circuitului principal?

Circuitul principal se conecteaza prin borne cu surub. Conductoarele, protectiile si cuplul de strangere trebuie selectate si aplicate conform documentatiei tehnice si cerintelor instalatiei.
