Descriere

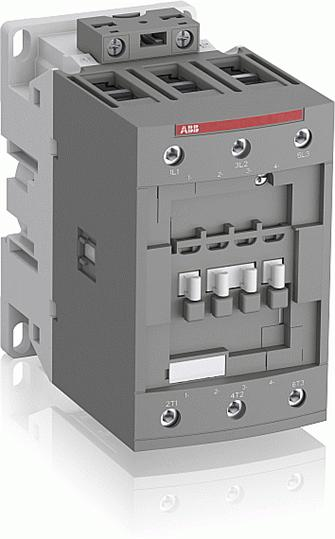

Acest contactor industrial tripolar este destinat comenzii de la distanta a circuitelor de putere, in special a motoarelor trifazate, dar si a sarcinilor neinductive sau usor inductive. Constructia de tip bloc include 3 contacte principale normal deschise, fara contacte auxiliare integrate, iar configuratia poate fi extinsa cu blocuri auxiliare montate frontal sau lateral. Este o solutie adecvata pentru tablouri de automatizare, porniri de motoare, instalatii comerciale si aplicatii industriale.

Circuitul principal are tensiunea nominala de lucru de 690 V AC, iar contactorul poate controla circuite de putere de pana la 220 V DC. Curentul nominal de utilizare in categoria AC-3 este de 96 A la 220-440 V, inclusiv la 380/400 V, la temperatura ambianta de 60 grade C. Puterea nominala pentru motoare in AC-3 este de 45 kW la 380/400 V, 25 kW la 220/230/240 V si 55 kW la 415-690 V. In AC-1, curentul nominal este de 130 A la 690 V si 40 grade C. Tensiunea de izolatie este de 1000 V conform IEC 60947-4-1, iar tensiunea nominala de tinere la impuls este de 8 kV. Dimensiunile produsului sunt 70 x 116 x 125,5 mm, cu o greutate neta de aproximativ 1,17 kg.

Bobina electronica accepta alimentare de comanda intre 100 si 250 V la 50 Hz, 60 Hz sau in curent continuu, permitand utilizarea aceleiasi variante in instalatii cu tensiuni de comanda diferite. Protectia la supratensiuni este integrata, fara necesitatea unui modul extern suplimentar de suprimare. Conectarea se realizeaza prin borne cu surub: circuitul principal accepta conductoare rigide de 6-70 mm2 sau doua conductoare rigide de 6-50 mm2, iar circuitul de comanda accepta conductoare rigide de 1-2,5 mm2. Pentru circuitul principal, lungimea recomandata de dezizolare este de 17 mm.

Montajul, dimensionarea conductoarelor si strangerea bornelor trebuie executate exclusiv de personal calificat, cu instalatia scoasa de sub tensiune. Bornele principale au grad de protectie IP10, astfel ca aparatul trebuie instalat intr-un tablou sau intr-o carcasa care asigura protectia necesara impotriva atingerii accidentale si a influentelor de mediu. Temperatura ambianta admisa este intre -40 si 70 grade C fara releu termic montat, respectiv intre -25 si 60 grade C atunci cand este utilizat impreuna cu releu termic. Altitudinea maxima de utilizare este de 3000 m.

Intrebari frecvente

Pentru ce aplicatii este recomandat acest contactor industrial?

Este recomandat pentru comanda motoarelor trifazate si a sarcinilor de putere neinductive sau usor inductive, inclusiv in tablouri de automatizare pentru pompe, ventilatoare, compresoare si utilaje.

Ce tensiune de alimentare necesita bobina de comanda?

Bobina electronica functioneaza la 100-250 V AC, la 50 sau 60 Hz, precum si la 100-250 V DC.

Care este curentul nominal pentru comanda motoarelor?

In categoria de utilizare AC-3, curentul nominal este de 96 A la 220-440 V si 60 grade C, inclusiv la 380/400 V.

Ce putere de motor poate comanda la 400 V?

Puterea nominala AC-3 este de 45 kW la 380/400 V.

Are nevoie de protectie suplimentara la supratensiuni pentru bobina?

Nu. Protectia la supratensiuni pentru bobina este integrata, astfel incat nu este necesar un dispozitiv extern suplimentar de suprimare.
