Descriere

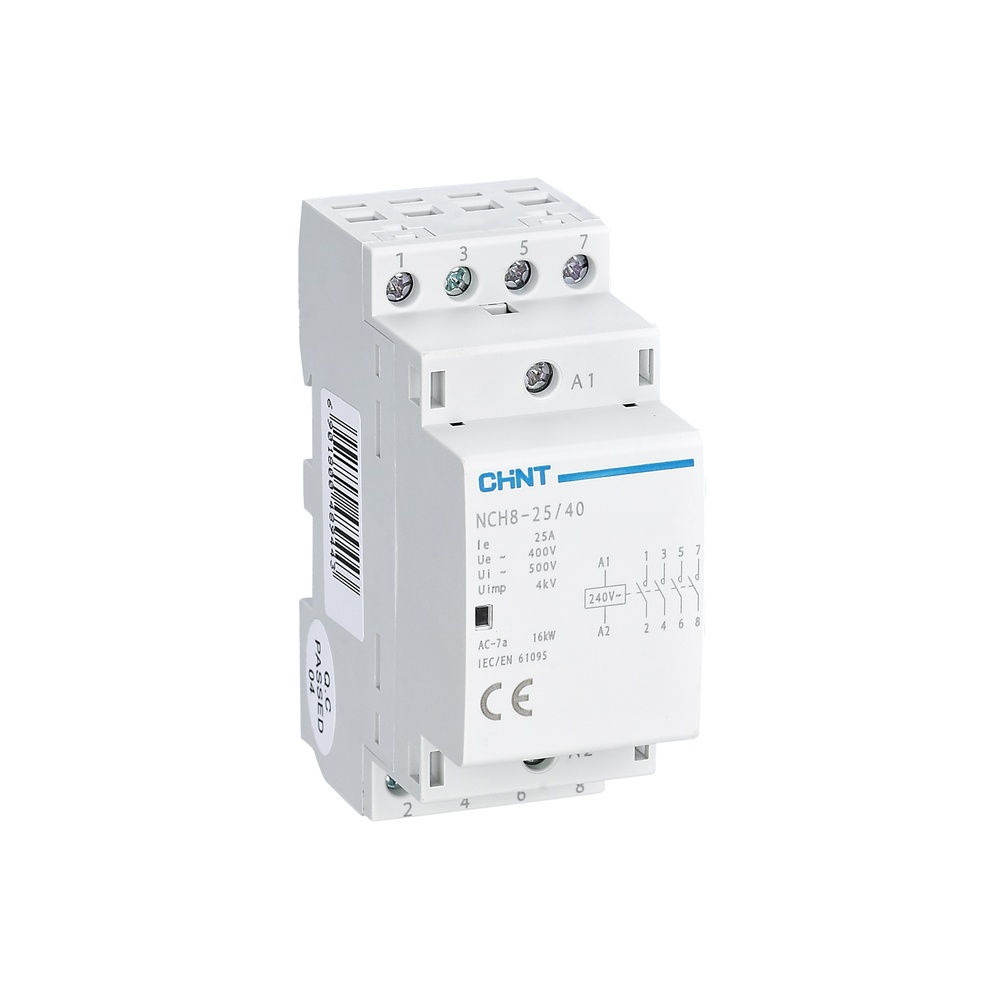

Contactorul modular este destinat comenzii de la distanta sau locale a circuitelor de curent alternativ din tablouri electrice rezidentiale, comerciale si industriale. Configuratia cu 4 contacte normal deschise permite comutarea simultana a mai multor circuite, fiind potrivita pentru iluminat, incalzire electrica, ventilatie, automatizari si alte sarcini compatibile. Selectorul manual integrat permite alegerea modurilor O, AUTO, I si I+P pentru oprire, comanda automata, actionare temporara si mentinere fortata a starii pornite.

Aparatul are curent nominal de 25A in categoria AC-7a si 9A in categoria AC-7b, curent termic Ith de 25A, tensiune de izolare Ui de 500V si tensiune de lucru Ue de 250V pentru 2 poli sau 400V pentru 4 poli. Bobina de comanda functioneaza la 220-240V AC, 50/60Hz. Pentru sarcini AC-7a, puterea comutata este de pana la 5,5 kW la 250V si 9,5 kW la 400V, iar pentru AC-7b este de pana la 2 kW la 250V si 3,2 kW la 400V. Durata de viata electrica declarata este de 80000 de manevre, iar durata de viata mecanica este de 1000000 de manevre.

Montajul se realizeaza pe sina DIN, cu instalarea verticala si o inclinare de maximum 5 grade in orice directie. Dimensiunile sunt de aproximativ 36 mm latime, 81,5 mm inaltime si 73,5 mm adancime. Pentru circuitul de putere sunt admise conductoare rigide de 1,5-6 mm2 sau flexibile de 1,5-4 mm2, iar pentru circuitul de comanda conductoare de 1,5-2,5 mm2. Cuplul de strangere indicat pentru borne este de 0,8 Nm.

Contactorul respecta standardele IEC/EN 61095 si IEC/EN 60947-4-1, are grad de protectie IP20, clasa de poluare 2 si categorie de instalare II. Este prevazut pentru utilizare la temperaturi intre -25 grade C si +70 grade C, la altitudini sub 2000 m. Nu este un dispozitiv de protectie, astfel ca instalatia trebuie echipata cu protectii dimensionate corect impotriva supracurentului si scurtcircuitului. Conectarea, verificarea si punerea in functiune trebuie realizate numai cu alimentarea intrerupta, de personal calificat.

Intrebari frecvente

Ce tip de contacte are acest contactor modular?

Are 4 contacte principale normal deschise, care se inchid la alimentarea bobinei de comanda sau prin actionarea selectorului manual.

La ce tensiune functioneaza bobina de comanda?

Bobina de comanda functioneaza la 220-240V AC, la frecventa de 50/60Hz.

Poate fi montat pe sina DIN?

Da. Aparatul este proiectat pentru montaj in tablou electric pe sina DIN, in pozitie verticala.

Este contactorul o protectie la suprasarcina sau scurtcircuit?

Nu. Contactorul realizeaza comanda si comutarea circuitului, iar protectia la supracurent si scurtcircuit trebuie asigurata separat prin dispozitive de protectie corespunzatoare.

Ce rol are selectorul manual?

Selectorul permite oprirea contactorului, functionarea automata prin bobina de comanda, actionarea manuala temporara si mentinerea fortata a contactelor in pozitia pornit.
