Descriere

Contactorul modular este destinat comenzii automate sau manuale a circuitelor electrice din tablouri de distributie. Configuratia cu patru contacte normal deschise permite conectarea sau deconectarea simultana a mai multor poli, fiind potrivita pentru automatizarea iluminatului, incalzirii electrice, ventilatiei, pompelor si altor consumatori compatibili cu parametrii instalatiei. Selectorul de functie Auto/Manual ofera posibilitatea interventiei locale atunci cand este necesara functionarea fara comanda externa.

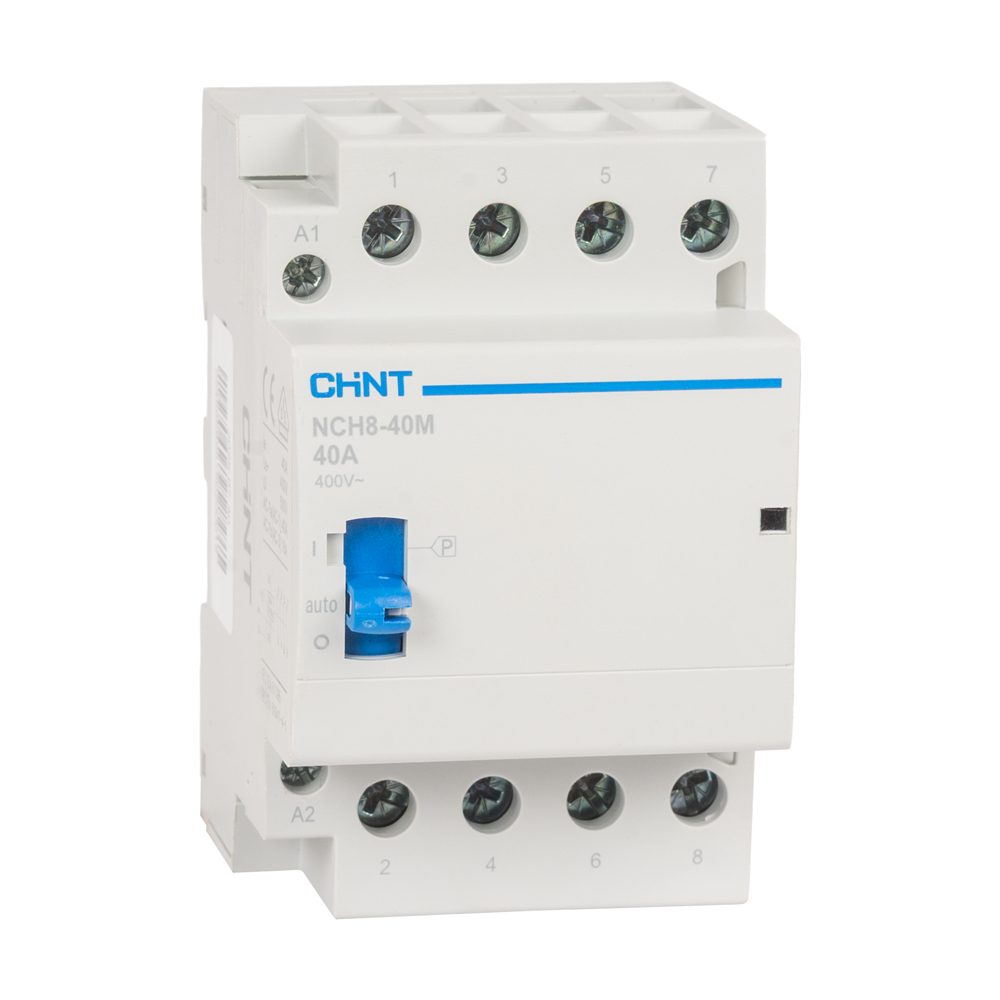

Aparatul are curent nominal de 40A, patru contacte normal deschise 4NO si bobina de comanda pentru 220-240V AC la 50/60Hz. Constructia modulara ocupa 3 module in tablou, iar aparatul este prevazut pentru utilizarea de accesorii compatibile. Cele patru contacte se inchid la alimentarea bobinei de comanda, permitand controlul simultan al celor patru cai de circuit.

Montajul se realizeaza in interiorul unui tablou electric, cu respectarea configuratiei modulare si a schemei de conexiuni inscrise pe aparat. Circuitul de putere se conecteaza la bornele contactelor principale, iar circuitul de comanda la bornele bobinei de 220-240V AC. Inainte de alegerea sectiunii conductoarelor si a protectiilor din amonte, instalatorul trebuie sa tina cont de tipul sarcinii, curentul de exploatare si regimul de comutare al aplicatiei.

Pentru siguranta, instalarea, verificarea si interventiile asupra echipamentului se efectueaza numai cu alimentarea intrerupta si de catre personal calificat. Contactorul nu inlocuieste protectiile la supracurent, scurtcircuit sau defect diferential, care se dimensioneaza separat pentru circuitul controlat. Se recomanda verificarea compatibilitatii dintre tensiunea bobinei, tensiunea circuitului de comanda si caracteristicile reale ale consumatorilor conectati.

Intrebari frecvente

Cate contacte are contactorul modular?

Aparatul are patru contacte normal deschise, configuratie 4NO, care se inchid simultan la comanda bobinei.

Care este tensiunea bobinei de comanda?

Bobina de comanda functioneaza la 220-240V AC, cu frecventa de 50/60Hz.

Ce curent nominal are acest contactor?

Curentul nominal este de 40A.

Are comanda manuala?

Da. Este prevazut cu selector de functie Auto/Manual pentru selectarea modului de operare.

Cat spatiu ocupa in tablou?

Contactorul are latime de 3 module in tabloul electric modular.
