Descriere

Acest contor digital este destinat masurarii energiei electrice in instalatii rezidentiale, comerciale si industriale, acolo unde este necesara monitorizarea consumului sau a energiei preluate si livrate. Constructia pentru montaj pe sina DIN permite integrarea directa in tablouri electrice, iar comunicatia M-Bus faciliteaza conectarea la sisteme de citire si monitorizare centralizata. Aparatul dispune de afisaj digital LCD si interfata optica in infrarosu pentru citire usoara.

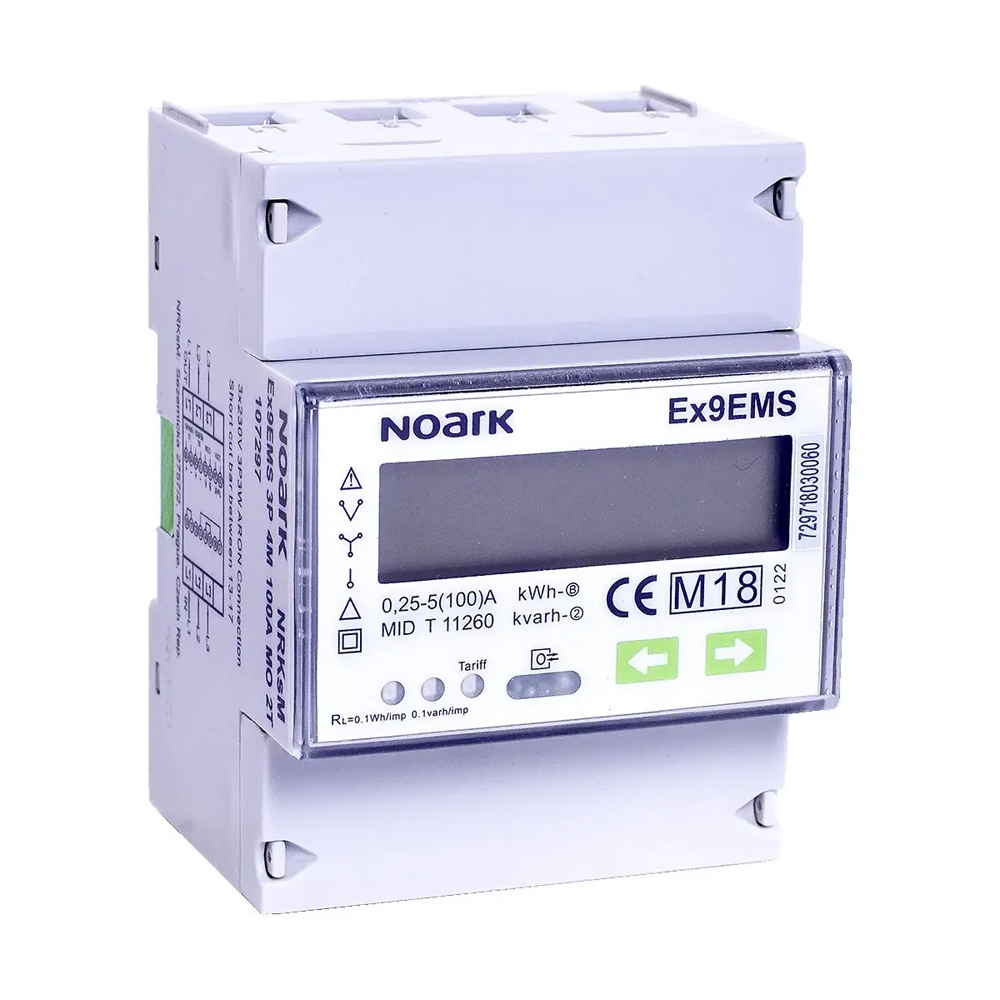

Modelul este un contor electronic trifazat cu masurare directa, curent nominal de 100 A si curent maxim de 100 A. Functioneaza la frecventa de 45-60 Hz, are clasa de precizie B si suporta masurare pe doua tarife cu control extern al tarifului. Tensiunea nominala declarata este de 400 V intre conductorul de faza si neutru, respectiv 400 V intre faze. Contorul este calibrat, are aprobare conform Directivei privind instrumentele de masurare MID, comunicatie M-Bus, iesire de impuls electrica tip S0 cu constanta de 1000 impulsuri/kWh sau kvarh si cod de blocare.

Montajul se realizeaza pe sina DIN, in tablouri sau cofreturi electrice, iar aparatul ocupa 4 module. Fiind un model cu masurare directa, conductoarele circuitului de masurat se conecteaza direct la bornele contorului, fara transformatoare de curent. Conexiunea M-Bus se utilizeaza pentru transmiterea datelor catre un sistem compatibil, iar iesirea S0 poate furniza impulsuri pentru contoare secundare, automatizari sau echipamente de monitorizare care accepta acest tip de semnal.

Instalarea, cablarea si punerea in functiune trebuie realizate numai de personal calificat, cu alimentarea intrerupta si cu respectarea schemei de conectare aferente aparatului. Gradul de protectie este IP50, fiind destinat instalarii in interiorul unui tablou corespunzator. Pierderea proprie de putere este de pana la 8 W. Pentru mentinerea preciziei de masurare si functionarea corecta a comunicatiei, se recomanda alegerea corecta a circuitului protejat, respectarea sectiunilor de conductor admise si verificarea parametrilor sistemului M-Bus inainte de conectare.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest contor?

Este destinat instalatiilor trifazate in care este necesara masurarea directa a energiei electrice, inclusiv pentru aplicatii rezidentiale, comerciale sau industriale.

Este necesar un transformator de curent pentru utilizare?

Nu. Acest model este pentru masurare directa si accepta un curent nominal si maxim de 100 A.

Ce rol are comunicatia M-Bus?

Comunicatia M-Bus permite transmiterea datelor de masurare catre sisteme compatibile de citire, monitorizare sau management energetic.

Poate fi utilizat pentru doua tarife?

Da. Contorul este prevazut pentru masurare pe doua tarife, cu control extern al schimbarii tarifului.

Cum se monteaza contorul?

Se monteaza pe sina DIN in tabloul electric si ocupa un spatiu de 4 module. Conectarea trebuie efectuata de personal calificat, conform schemei tehnice a aparatului.
