Descriere

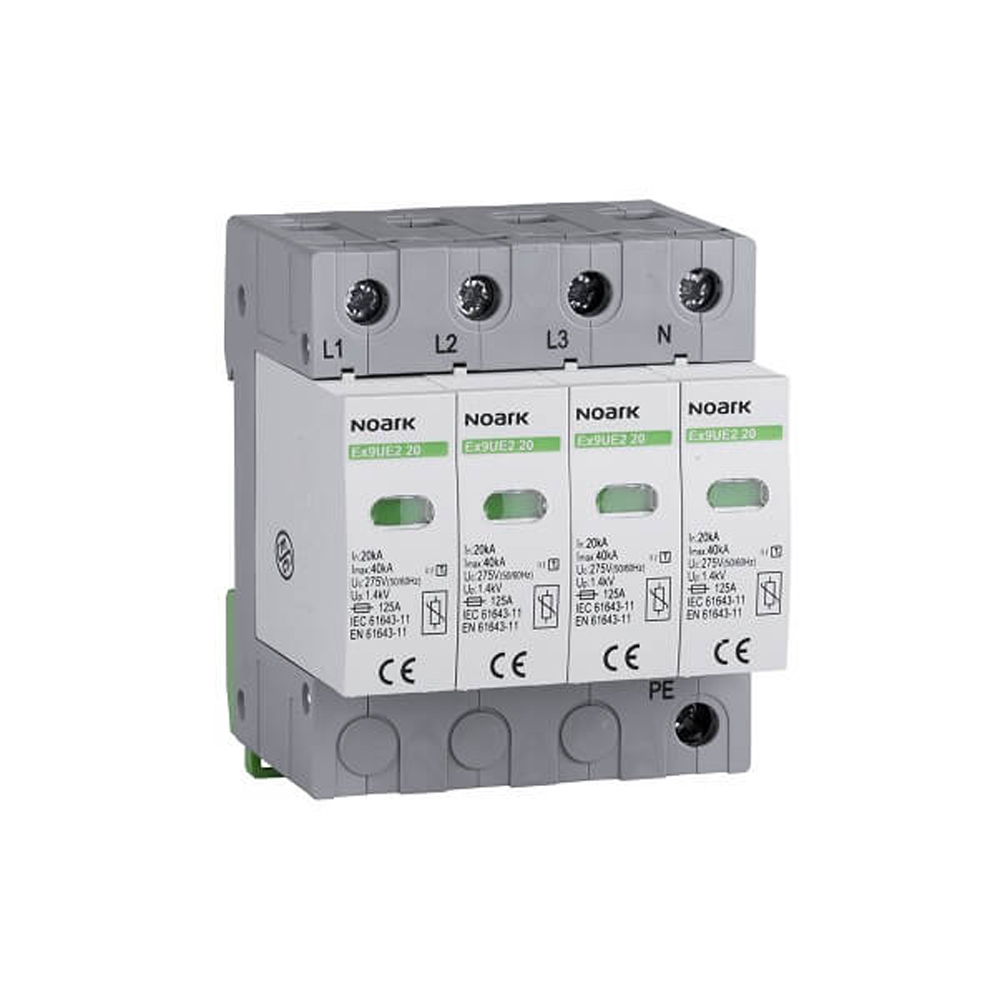

Acest descarcator de supratensiune de tip 2 este destinat protectiei tablourilor electrice de joasa tensiune impotriva supratensiunilor tranzitorii produse de comutarea sarcinilor sau de efectele indirecte ale descarcarilor atmosferice. Este o solutie potrivita pentru tablouri generale si tablouri secundare din instalatii rezidentiale, comerciale ori industriale, in configuratie de retea TN-S.

Aparatul are 4 poli si curent nominal de descarcare In de 20 kA, masurat cu forma de unda 8/20 microsecunde. Tensiunea maxima continua admisa este de 275 V AC, iar nivelul de protectie intre L si N este de 1,4 kV. Curentul maxim de descarcare este de 40 kA. Constructia este bazata pe varistoare MOV, cu module extractibile pentru inlocuirea rapida a elementelor consumate dupa expunerea la supratensiuni repetate. Pierderea maxima de putere este de 0,1 W.

Montajul se realizeaza pe sina DIN de 35 mm, iar aparatul ocupa 4 module in tablou. Bornele permit conectarea conductoarelor rigide sau flexibile cu sectiunea de pana la 35 mm2. Descarcatorul nu include contact de semnalizare la distanta si nu are siguranta de rezerva integrata. Starea functionala este indicata optic direct pe aparat, pentru verificare vizuala usoara in timpul mentenantei tabloului.

Produsul are grad de protectie IP20 si este destinat instalarii in interiorul unui tablou electric corespunzator. Pentru functionare corecta, conexiunile trebuie realizate conform schemei instalatiei si regulilor aplicabile pentru protectia la supratensiuni, de catre personal calificat. Se recomanda verificarea periodica a indicatorului optic si inlocuirea modulelor MOV atunci cand semnalizarea indica atingerea limitei de viata.

Intrebari frecvente

Pentru ce este utilizat un descarcator de supratensiune tip 2?

Este utilizat pentru limitarea supratensiunilor tranzitorii care pot aparea din comutarea echipamentelor electrice sau din efectele indirecte ale descarcarilor atmosferice, contribuind la protectia aparatajului din tablou.

Pe ce tip de retea se utilizeaza acest descarcator?

Este destinat configuratiei de retea TN-S si are 4 poli.

Care sunt valorile principale de descarcare?

Curentul nominal de descarcare este de 20 kA, cu forma de unda 8/20 microsecunde, iar curentul maxim de descarcare este de 40 kA.

Cum se monteaza in tablou?

Se monteaza pe sina DIN de 35 mm si ocupa 4 module. Conectarea trebuie efectuata de personal calificat, conform proiectului electric si regulilor de instalare aplicabile.

Are semnalizare pentru verificarea starii?

Da, aparatul dispune de semnalizare optica locala. Nu are contact pentru semnalizare la distanta.
