Descriere

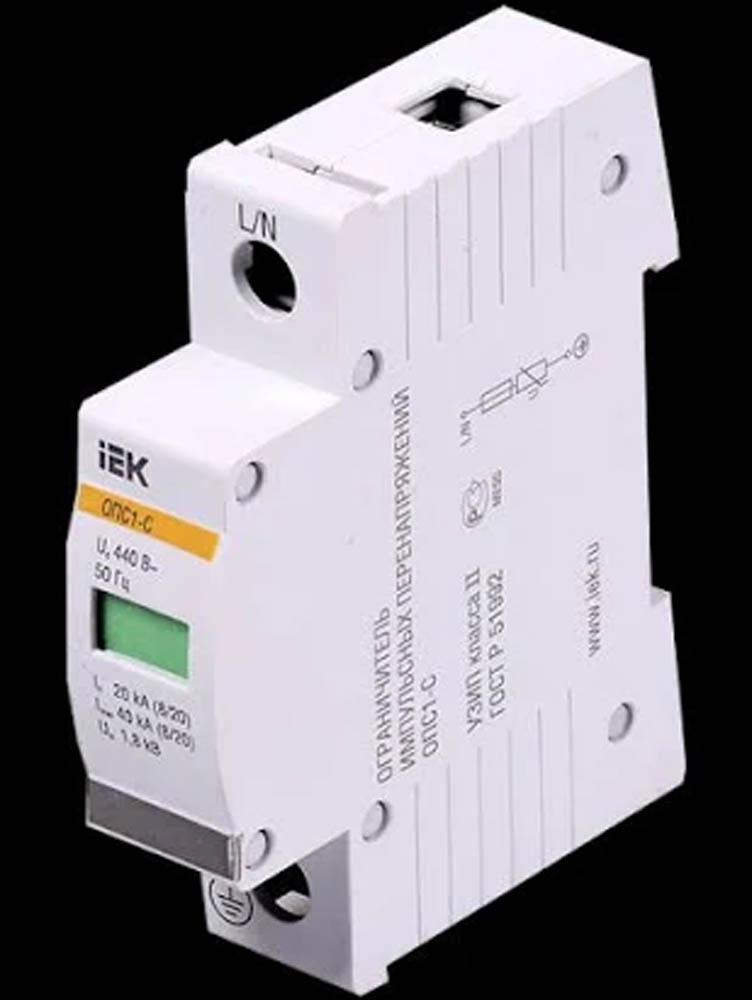

Acest descarcator de supratensiune este destinat limitarii supratensiunilor tranzitorii produse de descarcari atmosferice indirecte sau de manevre de comutatie in retelele electrice. Este o solutie pentru protectia circuitelor de distributie interioare din cladiri rezidentiale si publice, fiind prevazut pentru montaj in tablouri electrice. Produsul este un dispozitiv de protectie la supratensiune tip C, cu un singur pol, si nu este un releu de monitorizare a tensiunii.

Echipamentul are tensiune nominala de lucru de 400 V AC si tensiune maxima continua de 440 V AC. Curentul nominal de descarcare, evaluat pe forma de unda 8/20 microsecunde, este de 20 kA, iar curentul maxim de descarcare este de 40 kA. Nivelul de protectie la tensiune este de 1,8 kV, iar gradul de protectie al carcasei este IP20. Dispune de semnalizare optica locala a starii de functionare, fara contact pentru semnalizare la distanta.

Montajul se realizeaza pe sina DIN standard de 35 mm, in interiorul unui tablou electric adecvat. Constructia permite conectarea simultana cu bara de distributie de tip pin sau furca si cu conductor flexibil cu sectiunea de pana la 25 mm2, ceea ce faciliteaza integrarea in tablouri modulare. Pozitionarea si schema de conectare trebuie stabilite in functie de configuratia instalatiei si de conceptul general de protectie la supratensiuni.

Pentru functionare corecta, dispozitivul se monteaza numai de personal calificat, cu instalatia scoasa de sub tensiune si cu respectarea instructiunilor de proiectare si montaj. Se utilizeaza exclusiv in spatii protejate, deoarece IP20 nu asigura protectie la apa sau praf. Descarcatorul completeaza protectia instalatiei electrice si trebuie asociat cu o impamantare realizata corect si cu aparate de protectie dimensionate corespunzator.

Intrebari frecvente

Este acest produs un releu de monitorizare a tensiunii?

Nu. Este un descarcator de supratensiune tranzitorie, tip C, destinat limitarii impulsurilor de tensiune. Nu indeplineste functia unui releu care masoara permanent tensiunea si deconecteaza circuitul la subtensiune sau supratensiune de durata.

Care sunt valorile de descarcare ale dispozitivului?

Curentul nominal de descarcare este de 20 kA, iar curentul maxim de descarcare este de 40 kA, pentru impulsuri cu forma de unda 8/20 microsecunde.

Unde se monteaza descarcatorul de supratensiune?

Se monteaza in tabloul electric, pe sina DIN standard de 35 mm. Instalarea trebuie realizata conform schemei aplicabile instalatiei si de catre personal calificat.

Are semnalizare de stare?

Da, produsul are semnalizare optica locala pentru verificarea starii. Nu are contact pentru semnalizare la distanta.

Poate fi utilizat fara impamantare?

Nu este recomandat. Eficienta protectiei la supratensiuni depinde de realizarea corecta a instalatiei, inclusiv de sistemul de impamantare si de configurarea corecta a protectiilor din tablou.
