Descriere

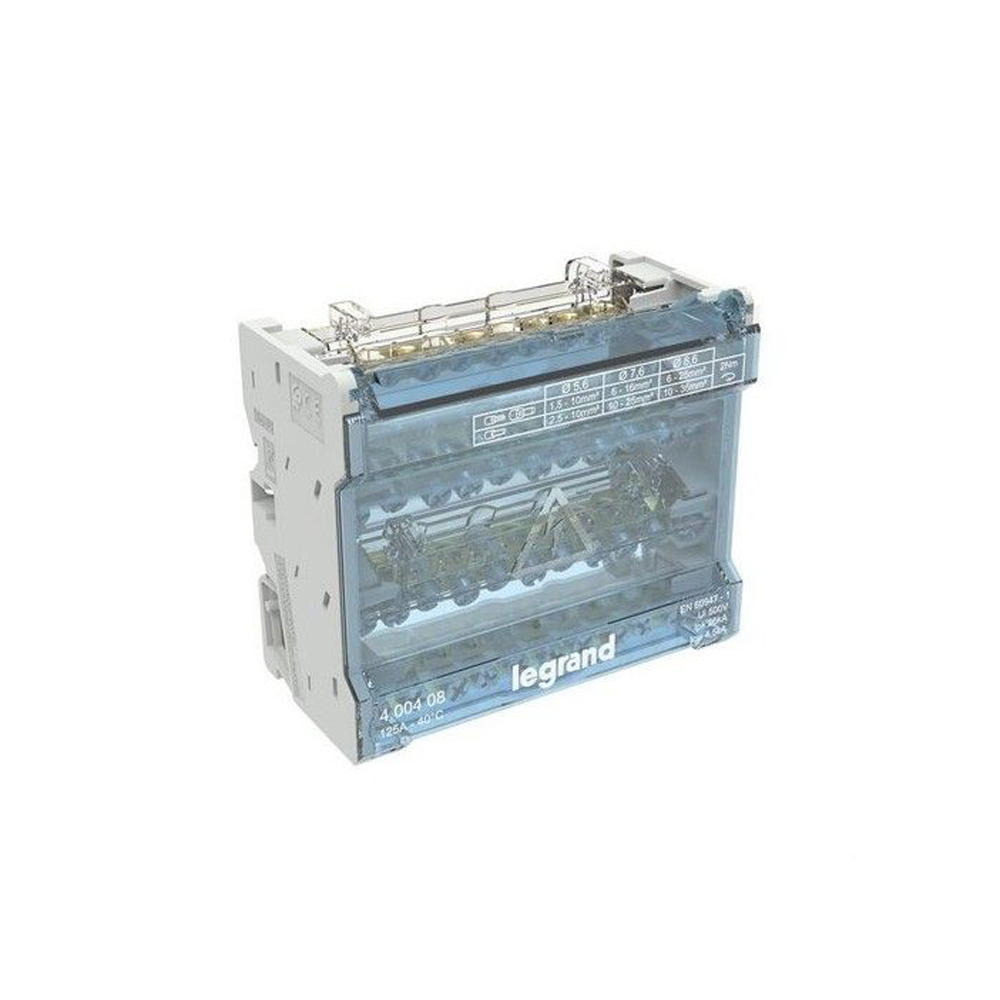

Distribuitorul modular cu 4 poli este destinat centralizarii circuitelor electrice de intrare si iesire intr-un tablou de distributie. Constructia intr-un singur bloc permite organizarea alimentarii si a plecarilor de circuit intr-un spatiu compact, fiind potrivita pentru instalatii rezidentiale si tablouri electrice de mica anvergura comerciala. Bara de distributie pentru faza/neutru are 11 conexiuni pe fiecare pol, incluzand conexiunea de alimentare si zece conexiuni de iesire.

Echipamentul are curent nominal de 125 A la 40 grade C si tensiune nominala de utilizare de pana la 500 V. Este prevazut cu 4 poli, conexiuni cu surub, curent de varf admis Ipk de 26 kA timp de 60 ms si curent admisibil de scurta durata Icw de 4,5 kA timp de 1 s. Dimensiunile sunt 92 mm inaltime, 106 mm latime si 51 mm adancime, corespunzand unui spatiu de 6 module. Gradul de protectie este IP00, iar rezistenta la impact este IK05.

Montajul se realizeaza pe sina DIN. Alimentarea accepta conductori rigizi de 10 pana la 35 mm2 sau conductori flexibili de 6 pana la 25 mm2, cu sau fara ferula. Pentru iesiri sunt disponibile trei conexiuni pentru conductori rigizi de 10 pana la 25 mm2 si sapte conexiuni pentru conductori rigizi de 2,5 pana la 10 mm2. Pentru conductori flexibili, iesirile sunt impartite in trei conexiuni de 6 pana la 16 mm2 si sapte conexiuni de 1,5 pana la 10 mm2, cu sau fara ferula. Spatiul interior si pozitionarea bornelor sunt optimizate pentru acces mai usor la cablare.

Capacul transparent, detasabil si rabatabil la 180 grade faciliteaza inspectia si accesul la conexiuni in timpul instalarii. Sistemul integrat reduce riscul slabirii accidentale a suruburilor neutilizate. Produsul trebuie instalat numai in interiorul unui tablou sau al unei carcase care asigura protectia necesara, deoarece gradul IP00 nu ofera protectie proprie la atingere. Conectarea, verificarea strangerii bornelor si punerea sub tensiune trebuie efectuate de personal calificat, cu respectarea sectiunilor de conductor admise si a normelor aplicabile instalatiei.

Intrebari frecvente

Pentru ce este utilizat acest distribuitor modular?

Este utilizat pentru gruparea si distribuirea circuitelor electrice de intrare si iesire in tablouri electrice rezidentiale sau comerciale de mica anvergura.

Cate conexiuni sunt disponibile?

Fiecare bara are 11 conexiuni: o conexiune de alimentare si zece conexiuni de iesire.

Se poate monta pe sina DIN?

Da, produsul este proiectat pentru montaj pe sina DIN.

Ce sectiuni de cablu pot fi conectate la intrare?

La intrare se pot conecta conductori rigizi de 10 pana la 35 mm2 sau conductori flexibili de 6 pana la 25 mm2, cu sau fara ferula.

Poate fi utilizat fara carcasa de protectie?

Nu. Gradul de protectie IP00 impune instalarea produsului in interiorul unui tablou sau al unei carcase adecvate, care previne atingerea partilor active.
